Οι σωλήνες πτερυγίων είναι ένα απαραίτητο συστατικό στα σύγχρονα συστήματα ανταλλαγής θερμότητας. Λειτουργούν αυξάνοντας την επιφάνεια ενός σωλήνα για να επιτρέπουν πιο αποτελεσματική μεταφορά θερμότητας, η οποία είναι ζωτικής σημασίας σε διάφορες βιομηχανικές εφαρμογές, όπως συστήματα HVAC, λέβητες και χημική επεξεργασία. Η κατανόηση του τρόπου λειτουργίας ενός σωλήνα πτερυγίων και των μηχανισμών πίσω από αυτό μπορεί να βοηθήσει τις βιομηχανίες να βελτιώσουν την ενεργειακή απόδοση και να βελτιστοποιήσουν τα συστήματα ανταλλαγής θερμότητας.
Σε αυτό το άρθρο, θα διερευνήσουμε τις θεμελιώδεις αρχές λειτουργίας του σωλήνες πτερυγίων , οι τύποι τους, οι εφαρμογές και τα ζητήματα συντήρησης. Θα εξετάσουμε επίσης τα βασικά οφέλη από τη χρήση σωλήνων πτερυγίων και θα προσφέρουμε καθοδήγηση σχετικά με την επιλογή του σωστού σωλήνα πτερυγίων για συγκεκριμένες ανάγκες.

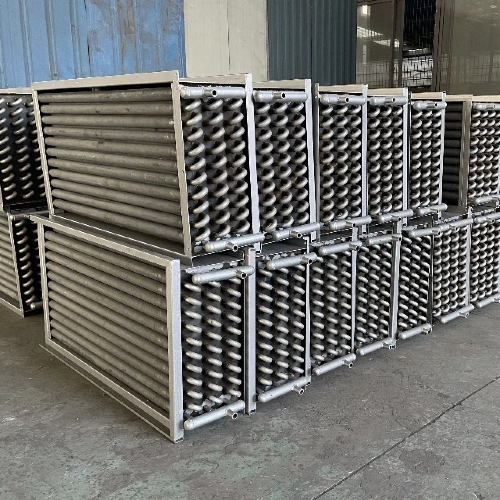

Τι είναι το Fin Tube;
Ορισμός του Fin Tube
Ένας σωλήνας πτερυγίου είναι ένας σωλήνας που έχει πτερύγια προσαρτημένα στην επιφάνειά του, γεγονός που αυξάνει την επιφάνεια και ενισχύει τη διαδικασία ανταλλαγής θερμότητας. Αυτά τα πτερύγια είναι συνήθως κατασκευασμένα από μέταλλο και είναι συγκολλημένα ή μηχανικά προσαρτημένα στον σωλήνα. Ο σωλήνας συνήθως μεταφέρει το υγρό, ενώ τα πτερύγια βοηθούν στη μεταφορά θερμότητας μεταξύ του σωλήνα και του περιβάλλοντος περιβάλλοντος.
Ο σκοπός των σωλήνων πτερυγίων είναι να βελτιώσουν τη θερμική απόδοση αυξάνοντας τη διαθέσιμη επιφάνεια για μεταφορά θερμότητας χωρίς να απαιτείται μεγαλύτερο συνολικό μέγεθος. Αυτό τα καθιστά ιδιαίτερα πολύτιμα σε συστήματα όπου ο χώρος είναι περιορισμένος, αλλά η αποτελεσματική μεταφορά θερμότητας είναι ζωτικής σημασίας.
Βασική δομή ενός σωλήνα πτερυγίου
Ο σωλήνας πτερυγίου αποτελείται από δύο κύρια εξαρτήματα:
Σωλήνας : Αυτό είναι το κύριο μέρος που μεταφέρει το ρευστό (συνήθως ένα αέριο ή υγρό) μέσω του συστήματος. Το υλικό του σωλήνα επιλέγεται με βάση την εφαρμογή και συνήθως περιλαμβάνει μέταλλα όπως χαλκό, ανοξείδωτο χάλυβα ή ανθρακούχο χάλυβα.
Πτερύγια : Προσαρτημένα στην εξωτερική επιφάνεια του σωλήνα, τα πτερύγια αυξάνουν την επιφάνεια μεταφοράς θερμότητας. Συνήθως κατασκευάζονται από υλικά με υψηλή θερμική αγωγιμότητα, όπως αλουμίνιο ή χαλκός, για να εξασφαλίζεται αποτελεσματική ανταλλαγή θερμότητας.
Βασική αρχή λειτουργίας ενός σωλήνα πτερυγίου
Πώς λειτουργεί ένα Fin Tube
Η αρχή λειτουργίας ενός σωλήνα πτερυγίου είναι απλή: ο σωλήνας μεταφέρει το υγρό και τα πτερύγια αυξάνουν την επιφάνεια που είναι διαθέσιμη για μεταφορά θερμότητας. Δείτε πώς λειτουργεί:
Διαδικασία μεταφοράς θερμότητας : Το υγρό μέσα στο σωλήνα μεταφέρει θερμότητα. Η θερμότητα από το ρευστό μεταφέρεται στα γύρω πτερύγια μέσω αγωγιμότητας. Η μεγαλύτερη επιφάνεια που παρέχεται από τα πτερύγια βοηθά στη διάχυση της θερμότητας στον περιβάλλοντα αέρα ή άλλα υγρά. Σε αντίστροφες εφαρμογές, η θερμότητα απορροφάται από το περιβάλλον στο ρευστό μέσα στο σωλήνα.
Ρόλος των πτερυγίων : Τα πτερύγια αυξάνουν την επιφάνεια σε επαφή με το υγρό ή τον αέρα, γεγονός που προάγει την ταχύτερη ανταλλαγή θερμότητας. Όσο μεγαλύτερη είναι η επιφάνεια, τόσο πιο αποτελεσματικά μπορεί να μεταφερθεί θερμότητα μεταξύ των δύο μέσων.
Θερμική αγωγιμότητα : Το υλικό που χρησιμοποιείται τόσο για τον σωλήνα όσο και για τα πτερύγια παίζει καθοριστικό ρόλο στην αποτελεσματικότητα της μεταφοράς θερμότητας. Υλικά με υψηλή θερμική αγωγιμότητα, όπως ο χαλκός και το αλουμίνιο, χρησιμοποιούνται συνήθως σε σωλήνες πτερυγίων για να διασφαλιστεί ότι η θερμότητα μεταφέρεται γρήγορα και αποτελεσματικά.
Μηχανισμός Μεταφοράς Θερμότητας
Συναγωγή : Αυτή είναι η κύρια μέθοδος μέσω της οποίας η θερμότητα μεταφέρεται μεταξύ των πτερυγίων και του περιβάλλοντος μέσου (όπως αέρας ή νερό). Η θερμότητα από το ρευστό μέσα στο σωλήνα θερμαίνει τα πτερύγια και η θερμότητα μεταφέρεται στο περιβάλλον μέσο μέσω μεταφοράς.
Αγωγή : Η θερμότητα από το ρευστό μέσα στο σωλήνα διοχετεύεται στο υλικό του σωλήνα και στη συνέχεια μεταφέρεται στα πτερύγια. Αυτή η διαδικασία είναι πιο αποτελεσματική όταν χρησιμοποιούνται υλικά με υψηλή θερμική αγωγιμότητα.
Ακτινοβολία : Σε ορισμένες περιπτώσεις, η ακτινοβολία μπορεί επίσης να συμβάλει στη μεταφορά θερμότητας, ειδικά σε υψηλότερες θερμοκρασίες, αν και η συναγωγή και η αγωγιμότητα είναι συνήθως οι κυρίαρχες διεργασίες στους σωλήνες πτερυγίων.
Τύποι σωλήνων πτερυγίων
Υπάρχουν διάφοροι τύποι σωλήνων πτερυγίων, καθένας από τους οποίους έχει σχεδιαστεί για να καλύπτει συγκεκριμένες εφαρμογές. Η κύρια διαφορά μεταξύ αυτών των τύπων είναι ο τρόπος που συνδέονται τα πτερύγια στον σωλήνα και ο τύπος του σχεδιασμού πτερυγίων που χρησιμοποιείται. Οι πιο συνηθισμένοι τύποι περιλαμβάνουν:
1. Σωλήνες με σπειροειδή πτερύγια
Οι σωλήνες με σπειροειδή πτερύγια έχουν πτερύγια που τυλίγονται γύρω από τον σωλήνα σε μια ελικοειδή σπείρα. Αυτός ο σχεδιασμός αυξάνει την επιφάνεια για ανταλλαγή θερμότητας και βελτιώνει τη ροή αέρα γύρω από το σωλήνα, ενισχύοντας τη μεταφορά θερμότητας. Αυτοί οι σωλήνες είναι ιδανικοί για εφαρμογές όπου απαιτούνται υψηλοί ρυθμοί μεταφοράς θερμότητας, όπως σε συστήματα ψύξης και κλιματισμού.
2. Σωλήνες με ίσια πτερύγια
Σε σωλήνες ευθύγραμμου πτερυγίου, τα πτερύγια είναι διατεταγμένα σε παράλληλη διαμόρφωση κατά μήκος του σωλήνα. Αυτός ο σχεδιασμός επιτρέπει μια πιο απλή διαδικασία κατασκευής και χρησιμοποιείται συνήθως σε θερμαντικά σώματα, συστήματα θέρμανσης και αερόψυκτους εναλλάκτες θερμότητας. Τα ίσια πτερύγια είναι αποτελεσματικά σε εφαρμογές όπου το υγρό μέσα στο σωλήνα ρέει σταθερά.
3. Ενσωματωμένοι σωλήνες με πτερύγια
Οι ενσωματωμένοι σωλήνες πτερυγίων έχουν σχεδιαστεί με τα πτερύγια ενσωματωμένα στην επιφάνεια του σωλήνα. Αυτή η μέθοδος προσφέρει μεγαλύτερη αντοχή, καθώς τα πτερύγια είναι λιγότερο πιθανό να καταστραφούν σε σύγκριση με τα εξωτερικά πτερύγια. Οι ενσωματωμένοι σωλήνες πτερυγίων χρησιμοποιούνται συχνά σε εφαρμογές υψηλής πίεσης, όπως μονάδες ηλεκτροπαραγωγής και χημικούς αντιδραστήρες.
4. Οδοντωτοί σωλήνες με πτερύγια
Τα οδοντωτά πτερύγια είναι σχεδιασμένα με κυματιστό, ζιγκ-ζαγκ σχέδιο, το οποίο βοηθά στη βελτίωση της μεταφοράς θερμότητας αυξάνοντας τον στροβιλισμό στο ρευστό. Αυτός ο τύπος πτερυγίου χρησιμοποιείται σε συστήματα όπου απαιτείται υψηλή απόδοση μεταφοράς θερμότητας, όπως σε λέβητες και βιομηχανικό εξοπλισμό θέρμανσης.
Εφαρμογές Fin Tubes
Οι σωλήνες πτερυγίων είναι ευέλικτα εξαρτήματα που χρησιμοποιούνται σε πολλές βιομηχανίες για αποτελεσματική μεταφορά θερμότητας. Μερικές από τις βασικές εφαρμογές περιλαμβάνουν:
1. Εναλλάκτες θερμότητας
Μία από τις πιο κοινές χρήσεις των σωλήνων πτερυγίων είναι στους εναλλάκτες θερμότητας, όπου βοηθούν στη διευκόλυνση της μεταφοράς θερμότητας μεταξύ δύο ρευστών. Είναι ιδιαίτερα αποτελεσματικά σε αερόψυκτους και υγρόψυκτους εναλλάκτες θερμότητας, καθώς αυξάνουν την επιφάνεια για ανταλλαγή θερμότητας χωρίς να απαιτούνται μεγάλα, ογκώδη συστήματα.
2. Λέβητες και Φούρνοι
Οι σωλήνες πτερυγίων χρησιμοποιούνται σε λέβητες και φούρνους για τη βελτιστοποίηση της ανταλλαγής θερμότητας. Σε αυτά τα συστήματα, βοηθούν στη μεταφορά θερμότητας από θερμά αέρια στο νερό ή σε άλλα ρευστά που κυκλοφορούν μέσω του συστήματος. Αυξάνοντας την επιφάνεια, οι σωλήνες πτερυγίων επιτρέπουν σε αυτά τα συστήματα να λειτουργούν πιο αποτελεσματικά.
3. Συστήματα HVAC
Στα συστήματα HVAC, οι σωλήνες πτερυγίων χρησιμοποιούνται για τη μεγιστοποίηση της ανταλλαγής θερμότητας τόσο σε εφαρμογές θέρμανσης όσο και σε εφαρμογές ψύξης. Συχνά βρίσκονται σε συστήματα κλιματισμού, ψυκτικές μονάδες και συστήματα εξαερισμού, όπου βοηθούν στη ρύθμιση της θερμοκρασίας και βελτιώνουν την ενεργειακή απόδοση.
4. Βιομηχανία Πετρελαίου & Φυσικού Αερίου
Στη βιομηχανία πετρελαίου και αερίου, οι σωλήνες πτερυγίων χρησιμοποιούνται σε εναλλάκτες θερμότητας, συστήματα ψύξης και λέβητες για τη διαχείριση υψηλών θερμοκρασιών και πιέσεων. Αυτά τα συστήματα είναι απαραίτητα για διεργασίες όπως η διύλιση πετρελαίου, η επεξεργασία φυσικού αερίου και η πετροχημική κατασκευή.
Οφέλη από τη χρήση Fin Tubes
1. Αυξημένη απόδοση μεταφοράς θερμότητας
Το κύριο όφελος από τη χρήση σωλήνων πτερυγίων είναι η σημαντική αύξηση της απόδοσης μεταφοράς θερμότητας. Με την προσθήκη πτερυγίων στον σωλήνα, η επιφάνεια που είναι διαθέσιμη για ανταλλαγή θερμότητας διευρύνεται σημαντικά, γεγονός που οδηγεί σε ταχύτερη και πιο αποτελεσματική μεταφορά θερμότητας.
2. Απόδοση χώρου
Οι σωλήνες πτερυγίων έχουν σχεδιαστεί για να παρέχουν υψηλή μεταφορά θερμότητας σε συμπαγή μορφή, καθιστώντας τους ιδανικούς για εφαρμογές όπου ο χώρος είναι περιορισμένος. Επιτρέπουν την αποτελεσματική ανταλλαγή θερμότητας χωρίς να απαιτείται μεγάλος και δυσκίνητος εξοπλισμός.
3. Ανθεκτικότητα και μακροζωία
Ανάλογα με το υλικό που χρησιμοποιείται, οι σωλήνες πτερυγίων μπορούν να είναι εξαιρετικά ανθεκτικοί και ανθεκτικοί στη διάβρωση, ειδικά όταν είναι κατασκευασμένοι από υλικά όπως ανοξείδωτο χάλυβα ή χαλκό. Αυτό τα καθιστά κατάλληλα για χρήση σε σκληρά περιβάλλοντα και εφαρμογές υψηλής πίεσης.
4. Οικονομική
Δεδομένου ότι οι σωλήνες πτερυγίων ενισχύουν την απόδοση της μεταφοράς θερμότητας, μπορούν να συμβάλουν στη μείωση του ενεργειακού κόστους μακροπρόθεσμα. Επιτρέπουν στα συστήματα να λειτουργούν πιο αποτελεσματικά, γεγονός που μπορεί να μειώσει την κατανάλωση καυσίμου και να μειώσει το λειτουργικό κόστος με την πάροδο του χρόνου.
Παράγοντες που πρέπει να λάβετε υπόψη όταν επιλέγετε σωλήνες πτερυγίων
Κατά την επιλογή ενός σωλήνα πτερυγίου, υπάρχουν διάφοροι παράγοντες που πρέπει να λάβετε υπόψη για να διασφαλίσετε ότι θα επιλέξετε το σωστό για την εφαρμογή σας:
Παράγοντας |
Θεωρήσεις |
Υλικό |
Επιλέξτε υλικά με βάση την αντοχή στη θερμοκρασία, την αντοχή στη διάβρωση και το κόστος. |
Τύπος πτερυγίου |
Επιλέξτε ανάμεσα σε σπειροειδή, ίσια ή ενσωματωμένα πτερύγια ανάλογα με την εφαρμογή. |
Λειτουργικό Περιβάλλον |
Λάβετε υπόψη την πίεση, τη θερμοκρασία και τους τύπους υγρών όταν επιλέγετε υλικά. |
Απαιτήσεις αποτελεσματικότητας |
Τα συστήματα υψηλής απόδοσης ενδέχεται να απαιτούν εξειδικευμένα σχέδια πτερυγίων, όπως οδοντωτά πτερύγια. |
Επιλέγοντας το σωστό υλικό
Τα υλικά που χρησιμοποιούνται στους σωλήνες πτερυγίων ποικίλλουν ανάλογα με τις ειδικές περιβαλλοντικές συνθήκες και τον τύπο της απαιτούμενης μεταφοράς θερμότητας. Για παράδειγμα:
Ο χαλκός χρησιμοποιείται ευρέως για την εξαιρετική του θερμική αγωγιμότητα, αλλά μπορεί να είναι πιο επιρρεπής στη διάβρωση.
Ο ανοξείδωτος χάλυβας είναι ιδανικός για εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας, επειδή προσφέρει καλύτερη αντοχή και αντοχή στη διάβρωση.
Συντήρηση Fin Tubes
Για να εξασφαλιστεί η μακροζωία και η αποτελεσματικότητα των σωλήνων πτερυγίων, είναι απαραίτητη η τακτική συντήρηση. Μερικές βασικές εργασίες συντήρησης περιλαμβάνουν:
1. Καθαρισμός και επιθεώρηση
Βεβαιωθείτε ότι τα πτερύγια είναι απαλλαγμένα από υπολείμματα και συσσωρεύσεις, γεγονός που μπορεί να μειώσει την απόδοση μεταφοράς θερμότητας. Ο περιοδικός καθαρισμός των πτερυγίων, ειδικά σε αερόψυκτα συστήματα, είναι κρίσιμος για τη διατήρηση της βέλτιστης απόδοσης.
2. Έλεγχοι διάβρωσης
Επιθεωρήστε τους σωλήνες πτερυγίων για σημάδια διάβρωσης ή υποβάθμισης, ιδιαίτερα σε περιβάλλοντα με υψηλή υγρασία ή υψηλή αλατότητα. Χρησιμοποιήστε υλικά ανθεκτικά στη διάβρωση για να παρατείνετε τη διάρκεια ζωής των πτερυγίων.
3. Τακτική Παρακολούθηση
Παρακολουθήστε την πίεση και τη θερμοκρασία των υγρών που διέρχονται από τους σωλήνες για να βεβαιωθείτε ότι το σύστημα λειτουργεί εντός ασφαλών παραμέτρων.
Σύναψη
Συμπερασματικά, οι σωλήνες πτερυγίων είναι απαραίτητοι για τη βελτίωση των συστημάτων μεταφοράς θερμότητας σε διάφορες βιομηχανίες, συμπεριλαμβανομένου του HVAC, της επεξεργασίας πετρελαίου και φυσικού αερίου και πολλά άλλα. Η ικανότητά τους να βελτιώνουν την απόδοση της ανταλλαγής θερμότητας αυξάνοντας την επιφάνεια τους τα καθιστά απαραίτητα για τη βελτιστοποίηση της χρήσης ενέργειας και τη βελτίωση της απόδοσης του συστήματος. Η κατανόηση των αρχών λειτουργίας, των τύπων και των εφαρμογών των σωλήνων πτερυγίων, μαζί με τη σωστή συντήρηση, εξασφαλίζει τα καλύτερα αποτελέσματα στα συστήματα ανταλλαγής θερμότητας.
Στη Suzhou Baoxin Precision Mechanical Co., Ltd., ειδικευόμαστε στην παροχή σωλήνων πτερυγίων υψηλής ποιότητας προσαρμοσμένων στις συγκεκριμένες ανάγκες σας. Επιλέγοντας το σωστό σωλήνα πτερυγίων και διασφαλίζοντας τη σωστή συντήρησή του, οι βιομηχανίες μπορούν να ενισχύσουν σημαντικά την απόδοση των συστημάτων ανταλλαγής θερμότητας, να μειώσουν το ενεργειακό κόστος και να παρατείνουν τη διάρκεια ζωής του εξοπλισμού τους. Για περισσότερες πληροφορίες ή απορίες, σας προσκαλούμε να επικοινωνήσετε απευθείας μαζί μας. Αφήστε μας να σας βοηθήσουμε να βρείτε την τέλεια λύση για τις ανάγκες σας για μεταφορά θερμότητας.
FAQ
1. Ποια υλικά χρησιμοποιούνται για την κατασκευή σωλήνων πτερυγίων;
Τα κοινά υλικά για σωλήνες πτερυγίων περιλαμβάνουν χαλκό, αλουμίνιο, ανοξείδωτο χάλυβα και ανθρακούχο χάλυβα. Η επιλογή του υλικού εξαρτάται από την εφαρμογή και τις περιβαλλοντικές συνθήκες, όπως η θερμοκρασία και η έκθεση σε διαβρωτικά στοιχεία.
2. Πώς οι σωλήνες πτερυγίων βελτιώνουν τη μεταφορά θερμότητας;
Τα πτερύγια σε έναν σωλήνα πτερυγίων αυξάνουν τη διαθέσιμη επιφάνεια για ανταλλαγή θερμότητας, επιτρέποντας τη μεταφορά θερμότητας πιο αποτελεσματικά από το ρευστό μέσα στο σωλήνα στο περιβάλλον περιβάλλον.
3. Ποιοι είναι οι διαφορετικοί τύποι σωλήνων πτερυγίων;
Οι κύριοι τύποι σωλήνων πτερυγίων περιλαμβάνουν σπειροειδείς σωλήνες με πτερύγια, σωλήνες με ευθεία πτερύγια, σωλήνες με ενσωματωμένα πτερύγια και σωλήνες με οδοντωτό πτερύγιο. Κάθε τύπος έχει σχεδιαστεί για συγκεκριμένες εφαρμογές και παρέχει διαφορετικά πλεονεκτήματα όσον αφορά τη μεταφορά θερμότητας και την αντοχή.
4. Πού χρησιμοποιούνται συνήθως οι σωλήνες πτερυγίων;
Οι σωλήνες πτερυγίων χρησιμοποιούνται συνήθως σε εναλλάκτες θερμότητας, λέβητες, συστήματα HVAC και επεξεργασία πετρελαίου και αερίου. Είναι απαραίτητα σε κάθε εφαρμογή όπου απαιτείται αποτελεσματική μεταφορά θερμότητας σε συμπαγή μορφή.
5. Πώς πρέπει να συντηρούνται οι σωλήνες πτερυγίων;
Ο τακτικός καθαρισμός, η επιθεώρηση για διάβρωση και η παρακολούθηση της πίεσης και της θερμοκρασίας του συστήματος είναι το κλειδί για τη διατήρηση των σωλήνων πτερυγίων. Η διασφάλιση ότι τα πτερύγια είναι απαλλαγμένα από υπολείμματα και διάβρωση θα συμβάλει στη διατήρηση της αποτελεσματικότητάς τους με την πάροδο του χρόνου.
