極度の熱と圧力下でチューブが破損する原因は何ですか?高圧システムはすべてのコンポーネントを強く押し込みます。の 熱交換器チューブは 一定の応力と腐食にさらされています。適切な真空管を選択することは簡単ではありません。この記事では、高温高圧産業向けの耐久性のあるチューブを選択する方法を学びます。
高圧高温下での故障メカニズム
高圧および高温の使用条件では、熱交換器チューブは同時に機械的負荷、熱サイクル、および化学的攻撃にさらされます。石油化学、ボイラー、凝縮器システムでは、これらのストレッサーが独立して作用することはほとんどありません。代わりに、それらは相互作用して材料の劣化を加速します。主な破損メカニズムを理解することは、破裂や漏れを防ぐためだけでなく、肉厚、合金グレード、表面処理、検査間隔を決定するためにも不可欠です。
耐久性を評価する場合、エンジニアは通常、応力強度、暴露期間、および環境の厳しさの間の関係を評価します。以下のメカニズムは、極端な動作条件下での最も重大なリスク要因を表します。
圧力による疲労とフープストレス
内圧がかかると、円筒形の熱交換器チューブは、圧力と直径に正比例し、壁の厚さに反比例する円周方向 (フープ) 応力を受けます。負荷が変動する高圧システムでは、周期的な応力により疲労損傷が進行します。
主な影響は次のとおりです。
● 圧力サージが繰り返されると、介在物や表面の欠陥で亀裂が発生するリスクが増加します。
●肉厚の寸法不一致により、局所的な応力集中が生じる場合があります。
● 薄肉設計は熱伝達を改善しますが、適切に計算しないと疲労寿命が短くなります。

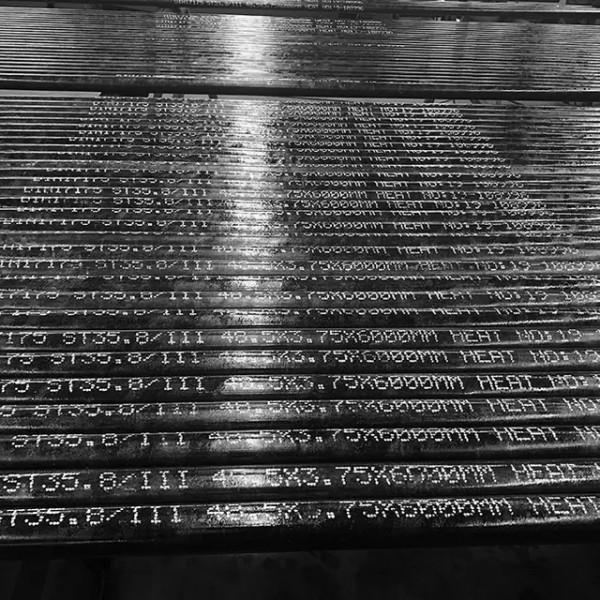

設計の観点から見ると、シームレスな成形プロセスと厳格な寸法公差により、応力分布の均一性が向上します。 ASTM 準拠のシームレス炭素鋼などのチューブは、安全マージンが維持されていることを確認するために、動作温度での許容応力値に対して評価されるのが一般的です。
熱応力と膨張の不一致
チューブ側の流体とシェル側の流体間の大きな温度勾配により、膨張差が生じます。チューブの材質とチューブシートの熱膨張係数が異なる場合、加熱と冷却のサイクルを繰り返すと次のような問題が発生する可能性があります。
●伸縮継手部の微小隙間
● 溶接部または拡張部付近の疲労亀裂
● 時間の経過とともに密閉性が失われる
高温の凝縮器やボイラー熱回収ユニットでは、膨張の不一致が圧力負荷と同じくらい重大な問題となる可能性があります。したがって、エンジニアは候補材料の熱膨張係数と弾性率の両方を検査します。安定した高温特性を持つ材料は、長期にわたる歪みを軽減し、周期的な使用下でも機械的アライメントを維持します。
クリープ変形と高温酸化
高温が持続すると、金属はクリープとして知られる時間に依存した変形を起こすことがあります。疲労とは異なり、クリープ損傷は一定の負荷がかかっている場合でも蓄積します。
高温熱交換器用途:
● 粒界滑りにより、断面の整合性が低下する可能性があります。
●酸化と相まって強度劣化が促進されます。
● 材料固有の閾値を超える長期暴露は耐用年数を短縮します。
したがって、ボイラーおよび石油化学熱交換システム用に選択される材料は、クリープ破断強度と耐酸化性に基づいて評価されます。たとえば、ASTM A213 グレードのチューブは、温度と圧力の両方が長期間にわたって高温に維持される環境で一般的に使用されます。
局部的な腐食と肉薄化
多くの場合、化学物質への曝露は、機械的負荷よりもより積極的に故障を制御します。腐食性媒体では、孔食や隙間腐食によって肉厚が不均一に減少し、全体応力計算が許容できるように見えても、破断確率が増加する可能性があります。
以下は、腐食関連のリスクの簡略化された比較です。
腐食の種類 |
プライマリトリガー |
チューブへの構造的影響 |
孔食 |
塩化物が豊富な環境または酸性環境 |
局所的な穿孔のリスク |
隙間腐食 |
堆積物または停滞ゾーン |
隠れた壁の薄化 |
均一な腐食 |
一般的な化学物質への曝露 |
徐々に厚みが失われる |
このような環境では、劣化の加速を軽減するために、保護コーティングや材料のアップグレード (化学的高強度黒ワニスコーティング熱交換チューブに適用されるものなど) が通常考慮されます。表面仕上げも汚れの傾向や腐食の進行に影響します。
高圧伝熱管の材質選定：実践的な評価枠組み
耐久性のある熱交換器チューブを選択するには、機械的強度、耐食性、製造性、長期信頼性のバランスが必要です。エンジニアは、最高温度定格などの単一パラメータに焦点を当てるのではなく、動作ストレス、流体化学、コンプライアンス規格を統合した構造化された評価フレームワークを適用します。
動作温度での強度保持率
チューブの機械的強度は温度が上昇すると低下します。したがって、材料の選択では、室温ではなく、実際の動作温度での許容応力値を考慮する必要があります。
圧力が変動するパイプラインおよび熱伝達システムでは、パイプライン輸送用低密度炭素鋼熱交換チューブなどのチューブが次の点で評価されます。
● 熱サイクル下での引張強度の保持
● 設計圧力に対する降伏強度マージン
●圧力サージ時の変形に強い。
熱負荷と圧力負荷を組み合わせた場合の機械的安定性は、疲労寿命と構造の信頼性に直接影響します。
高温連続使用における耐クリープ性
ボイラーや石油化学熱交換器などの連続使用システムでは、耐クリープ性が主要な基準となります。制御された合金組成と安定した微細構造を備えた材料は、長期にわたる優れた寸法安定性を示します。
クリープ耐性を評価する際、エンジニアは以下を検討します。
●使用温度におけるクリープ破断試験データ
● 持続負荷下での故障までの時間曲線
● 高温における微細構造の安定性
認められた ASTM 規格に基づいて製造された熱交換器チューブは、この評価に役立つ文書化された性能ベンチマークを提供します。
構造の安定性と微細構造の完全性
材料の均一性は、高圧性能において決定的な役割を果たします。化学組成が制御されたシームレスチューブは、溶接されたチューブと比較して均一性が向上します。
構造の完全性に影響を与える要因には次のものがあります。
●粒度分布
● 包含管理
●均一な肉厚
●流れや汚れに影響を与える表面粗さ
微細構造の一貫性により、熱応力と機械的応力が組み合わさった場合に亀裂が発生する可能性のある弱点が軽減されます。
製造および溶接性に関する考慮事項
耐久性は材料化学を超えて広がります。製造上の互換性も同様に重要です。圧力機器の設置では、溶接手順で熱の影響による弱点を生じさせることなく機械的強度を維持する必要があります。
製造の適合性を評価する際、エンジニアは次のことを考慮します。
● 標準的な SMAW または GTAW 溶接方法との互換性
● 予熱および溶接後の熱処理要件
● 溶接準備に対するコーティングの影響
●圧力配管規格適合品です。
コーティングまたは処理されたチューブは、保護層が接合部の完全性を損なっていないかどうかを確認するために追加の検査が必要です。適切な溶接作業は、長期にわたる圧力保持と操作の安全性をサポートします。
耐食性熱交換器チューブ合金: チューブ材料と流体化学のマッチング
多くの高圧システムでは、温度だけよりも流体化学が耐用年数を決定的に決定します。中程度の温度で動作する熱交換器チューブは、塩化物、酸、または汚染された混相流にさらされると、早期に故障する可能性があります。したがって、腐食評価は後付けとして扱うのではなく、材料の選択に組み込む必要があります。エンジニアは通常、合金グレードや保護処理を最終決定する前に、pH レベル、塩化物濃度、溶存酸素、硫黄含有量、懸濁物質の存在を分析します。
腐食による劣化は一般に、均一な壁の損失ではなく、局所的なメカニズムを通じて進行します。これは、小さなピットによって破裂強度が大幅に低下する可能性がある圧力保持コンポーネントでは特に危険です。次の環境は、化学がチューブの選択戦略にどのような影響を与えるかを示しています。
塩化物が豊富な海水環境
塩化物への曝露は、多くのステンレス鋼にとって最も攻撃的な条件の 1 つです。適度な温度であっても、特に引張応力下では、塩化物イオンによって孔食や応力腐食割れが発生する可能性があります。海水またはブライン冷却を使用する復水器システムでは、チューブの材料は圧力下での機械的完全性を維持しながら、局所的な攻撃に耐える必要があります。
エンジニアリングに関する重要な考慮事項は次のとおりです。
● 高い塩化物濃度下での耐孔食性。
● 塩分環境における不動態酸化物層の安定性。
● フープ応力下での応力腐食割れの感受性を低減します。
以下の表は、典型的な塩化物関連の腐食リスクと選択の優先順位をまとめたものです。
環境タイプ |
主なリスクメカニズム |
素材選択の焦点 |
海水冷却 |
孔食＋隙間腐食 |
チタンまたはCu-Ni合金 |
高塩化物プロセス |
応力腐食割れ |
二相合金・耐食合金 |
温かい生理食塩水の凝縮液 |
局所攻撃の加速 |
改良された合金グレードまたは保護層 |
このようなシステムでは、より滑らかな内部仕上げにより、局所的な腐食を促進する隙間ゾーンが生成される堆積物の形成も減少します。
酸性および反応性の化学プロセス
石油化学および精製環境では、熱交換器のチューブが硫黄化合物、微量の塩酸、または酸性凝縮物にさらされる可能性があります。このような条件下では、特に停滞した流れや堆積物が存在する場合、腐食は均一な薄化から急速な局所的な腐食に移行する可能性があります。
酸性用途に対する材料の適合性を評価する際、エンジニアは以下を評価します。
1. ステンレス鋼種の耐孔食性相当数（PREN）。
2. 動作温度全体にわたる低 pH 範囲との互換性。
3. 表面保護を施した場合の塗膜の安定性。
塩化物による腐食とは異なり、酸性腐食は高温で加速することが多いため、強度保持と耐食性を同時に考慮する必要があります。保護コーティングや合金のアップグレードにより耐用年数が延びる可能性がありますが、フィルム下の腐食を防ぐために熱サイクル下でコーティングの完全性を検証する必要があります。
多相および汚染された流体
凝縮器内の蒸気と液体の組み合わせや製油所回路内の油と水の混合物などの混合相の流れは、複雑な電気化学的および機械的相互作用を引き起こします。浮遊固体はエロージョン・コロージョン速度を増加させる可能性があり、また、堆積物の下に差別的な曝気セルが形成される可能性があります。
これらのシナリオでは:
●滑らかな内面により汚れの蓄積を軽減します。
●均一な肉厚により、浸食と圧力の組み合わせによる弱点を防ぎます。
● 材料は化学的攻撃と機械的摩耗の両方に耐える必要があります。
エンジニアは単一の腐食パラメータに焦点を当てるのではなく、システムベースのアプローチを採用し、化学的性質、速度、乱流、および汚れの可能性を同時に評価します。この統合された評価により、チューブの長期耐久性の予測精度が向上します。
設計の検証: 圧力定格、肉厚、耐久性の基準
構造上のサイジングが不適切な場合、最も耐食性の高い合金でも故障します。耐久性のある熱交換器チューブには、機械計算による検証と、認められた設計基準への準拠が必要です。材料の選択と構造の検証は並行プロセスとして実行する必要があります。
設計の検証は通常、壁厚の計算、圧力定格の確認、規格準拠のレビューという 3 つの調整されたチェックを通じて行われます。
熱交換器チューブの肉厚の計算
肉厚は、動作温度での許容応力値を使用し、腐食代と安全係数を組み込んで計算されます。基本原理は単純です。内圧によってフープ応力が発生し、応力を許容限度以下に保つには十分な壁厚が必要です。
簡略化された設計ロジックには次のものが含まれます。
●最高使用圧力の決定。
● 使用温度における許容応力を特定します。
● 予想される材料損失に備えて腐食代を追加します。
● コードに必要な安全マージンを適用します。
以下は、壁厚に関する考慮事項の概念的な比較です。
設計要素 |
肉厚への影響 |
内圧が高い |
必要な厚みを増やす |
より高い動作温度 |
許容応力の低減→板厚増加 |
腐食環境 |
腐食代を追加します |
チューブ径を大きくする |
フープストレスを高める |
複数の外径と肉厚範囲にわたる寸法の柔軟性により、構造の完全性を損なうことなく、さまざまな圧力クラスへの適応がサポートされます。
圧力定格と安全マージン
圧力定格は単なる公称値ではありません。これは、材料の強度、壁の厚さ、温度依存の応力限界の相互作用を反映しています。ボイラーおよび凝縮器の用途では、定常状態の動作条件に加えて、過渡的な圧力スパイクと熱膨張の影響を考慮する必要があります。
検証手順には通常次のものが含まれます。
●設計値に対して高い圧力での静水圧試験。
●破壊圧力の安全率の確認。
● 異常状態に対する動作範囲の見直し。
局所的な腐食や製造上の偏差により、実際の強度が理論上の計算よりも低下する可能性があるため、圧力が重要な機器は保守的に評価する必要があります。
工業用耐久性規格への適合
エンジニアリング標準は、材料と寸法の信頼性を確保するための構造化されたフレームワークを提供します。 ASTM や ASME コードなどの仕様は、機械的特性、化学組成の制限、試験手順、寸法公差を定義します。
包括的な品質検証プログラムには通常、次のものが含まれます。
●合金の適合性を確認するための化学組成分析。
●肉厚、直径精度の寸法検査。
● 圧力の完全性を検証するための静水圧または非破壊試験。
規格への準拠は、規制要件を満たすだけではありません。バッチ間のばらつきを減らし、高圧高温条件下での長期的なパフォーマンスの予測可能性を高めます。
高温熱交換器チューブの決定におけるライフサイクルのリスクとコストのバランス
多くの場合、初期の材料費はライフサイクル全体の費用のほんの一部にすぎません。高圧システムでは、故障に関連したダウンタイム、検査コスト、交換間隔が初期調達の節約を大幅に上回る可能性があります。したがって、コスト評価には運用リスクと耐久性能を考慮する必要があります。
ライフサイクルの観点では、購入価格から長期的な信頼性の指標に焦点が移ります。
メンテナンスの頻度と点検間隔
表面仕上げの品質と耐食性は、汚れの割合と壁の劣化速度に影響します。抵抗特性が改善された真空管では、必要な停止検査が少なくなり、生産時間のロスが削減されます。
運用上の観点から:
●汚れ率が低く熱効率が向上します。
●腐食の減少により、肉薄化の進行が遅くなります。
●点検間隔の延長によりメンテナンスの人件費を削減します。
材料の品質をわずかに向上させると、長年の使用を通じて大幅な運用コストの節約が可能になります。
予期せぬ障害のリスク
圧力保持装置では、チューブの破損により、プロセス流間の汚染やプラントの強制停止などのシステムへの連鎖的な影響が生じる可能性があります。予期せぬ故障による経済的影響は、標準材料とアップグレード材料のコスト差をはるかに超えることがよくあります。
リスクベースの評価では次のことが考慮されます。
● 腐食浸透の可能性。
● 破裂した場合の重大度。
● システムの冗長性と分離機能。
重要な用途では、保守的な材料選択と厳密な検証が正当化されます。
長期的なパフォーマンスの安定性
材料の耐久性は、安定した機械的特性、化学的攻撃に対する耐性、耐用年数にわたる構造の一貫性に依存します。制御された組成と厳密な寸法公差で製造されたチューブは、より予測可能な経時変化を示します。
長期的なパフォーマンスの安定性は以下によってサポートされます。
●機械規格への適合を確認しました。
● 管理された製造プロセス。
●流体化学に合わせた適切な材質です。
耐食性、構造検証、規格への準拠が決定プロセスに統合されると、選択された熱交換器チューブは、要求の厳しい高温使用条件全体にわたって圧力の完全性と熱効率を維持できます。
結論
耐久性のある熱交換器チューブを選択するには、慎重な検討が必要です。エンジニアは、圧力、熱、腐食のリスクを評価する必要があります。丈夫な素材と適切な壁のサイズにより、安全性が向上します。シームレスでコーティングされたチューブが長寿命をサポートします。
