Hvorfor svikter høytrykkssystemer selv med avansert utstyr? I mange tilfeller starter problemet med kjelerøret. Varmevekslere er avhengige av holdbare rørdesign for å overføre varme trygt og effektivt. I denne artikkelen vil du lære hvordan U Bending Tube-teknologi forbedrer ytelse, pålitelighet og produksjonskvalitet i moderne termiske systemer.
Forstå U-bøyerøret og dets rolle i varmevekslerdesign
Hva er et U-bøyerør?
I skall-og-rør varmevekslere, den U bøyerør er en mye brukt rørkonfigurasjon kjent for sin enkle struktur og sterke tilpasningsevne. Den er laget ved å bøye et rett varmevekslerrør til en 180-graders 'U'-form, slik at væsken kan komme inn og ut fra samme side mens den fortsatt beveger seg gjennom en lang varmeoverføringsbane. Bøyeprosessen må kontrolleres nøye for å opprettholde veggtykkelse og innvendig glatthet. Overdreven deformasjon kan redusere varmeoverføringseffektiviteten eller svekke røret under trykk. Presisjonsbøyeutstyr sikrer at røret beholder sin mekaniske styrke og konsekvente krumning. Sammenlignet med design med rette rør, kobler U-bøyerør begge ender til en enkelt rørplate i stedet for to separate ark. Dette reduserer tetningspunkter og forenkler den generelle vekslerstrukturen. Den buede delen lar også røret absorbere termisk ekspansjon lettere, noe som gjør designet egnet for systemer som er utsatt for hyppige temperaturendringer.
Grunnleggende konstruksjon av en U-rør varmeveksler
En typisk U-rør varmeveksler består av flere koordinerte komponenter som muliggjør effektiv varmeoverføring mellom to væsker:
● Skall – det ytre karet som inneholder væsken på skallsiden
● U-formet rørbunt – hovedoverflaten for varmeoverføring dannet av flere U-bøyerør
● Enkeltrørsplate – en tykk plate som fester begge endene av hvert rør
● Baffler – plater som leder væske på skallsiden over rørene for å forbedre varmeoverføringen
● Kanalhode – innløps- og utløpsseksjonen for væske på rørsiden
Blant disse delene danner rørplaten og U-rørbunten den mekaniske kjernestrukturen. Rørarket holder rørene på linje og forhindrer at væskene på skallsiden og rørsiden blandes. Fordi designet bruker bare ett rørplate, blir fabrikasjonen enklere og antallet sveisede skjøter reduseres. Dette bidrar til å redusere potensielle lekkasjepunkter og støtter pålitelig langsiktig drift.
Hvordan U-bøyerør muliggjør effektiv varmeoverføring
U-bøyerør hjelper varmevekslere med å overføre energi effektivt ved å støtte et effektivt strømningsarrangement. En væske beveger seg gjennom rørene, mens en annen væske strømmer rundt rørene inne i skallet.
Varmeoverføring skjer gjennom to hovedprosesser:
1. Ledning gjennom metallrørveggen
2. Konveksjon som væsker fører varme til og fra røroverflatene
Mange U-rørvekslere bruker et motstrømsarrangement, der de to væskene beveger seg i motsatte retninger. Dette holder temperaturforskjellen høy langs rørlengden, og forbedrer varmeoverføringseffektiviteten. Innvendige bafler forbedrer også ytelsen ved å tvinge væsken på skallsiden til å krysse rørbunten. Dette øker turbulensen og fremmer bedre varmeveksling. Den buede delen av U-bøyerøret kan også skape lett intern blanding, noe som bidrar til å opprettholde effektiv varmeoverføring over hele røret.
Hvorfor U-bøyerør av høy kvalitet er kritiske for varmevekslerens pålitelighet
Håndtere termisk ekspansjon i høytemperatursystemer
Industrielle varmevekslere opererer ofte under forhold der temperaturen endres dramatisk under oppstart, avstengning eller prosesssvingninger. Metaller ekspanderer naturlig når de varmes opp og trekker seg sammen når de avkjøles. Hvis denne bevegelsen begrenses, bygges det opp mekanisk stress i strukturen. I konvensjonelle rettrørsvekslere med faste rørplater i begge ender, kan denne termiske ekspansjonen legge betydelig belastning på rørene og rørplatene. Over tid kan den akkumulerte spenningen føre til deformasjon, tretthetssprekker eller til og med lekkasje ved rør-til-plate-skjøter. Geometrien til et U-bøyerør gir en praktisk ingeniørløsning. Fordi røret buer tilbake mot rørplaten, kan den ene enden av røret forskyve seg litt langs svingen når temperaturen endres. Denne fleksibiliteten gjør at rørbunten kan absorbere termisk ekspansjon uten å overføre store krefter til den omkringliggende strukturen. For utstyr som er utsatt for temperaturforskjeller på hundrevis av grader, forbedrer denne funksjonen påliteligheten betydelig. U-formen fungerer effektivt som en naturlig ekspansjonssløyfe, reduserer risikoen for strukturelle skader og forlenger levetiden til veksleren.
Forbedring av driftssikkerhet og lekkasjeforebygging
Forebygging av lekkasje er en stor bekymring i varmevekslerdesign, spesielt når de to involverte væskene er kjemisk reaktive, giftige eller under høyt trykk. Enhver blanding mellom væsker på skallsiden og rørsiden kan forårsake driftsfarer eller produktforurensning. Bruk av U-bøyerør bidrar til sikkerheten ved å forenkle vekslerens tetningsstruktur. Siden begge ender av rørene kobles til en enkelt rørplate, reduseres antallet tetningsflater og pakningsskjøter sammenlignet med enkelte alternative design. Færre skjøter betyr generelt færre potensielle lekkasjeveier. Dette er spesielt verdifullt i applikasjoner som petrokjemisk prosessering, kraftproduksjon og kjemisk produksjon, hvor varmevekslere fungerer kontinuerlig i lange perioder. I tillegg tillater enkeltrørsplatearrangementet ingeniører å konsentrere inspeksjon og vedlikehold på ett primært grensesnitt i stedet for to separate rørplater. Dette forenkler trykktesting og hjelper til med å oppdage potensielle problemer tidligere i utstyrets livssyklus.
Forbedrer varmeoverføringsytelsen
Utover mekanisk pålitelighet støtter formen på U-bøyerør også effektiv termisk ytelse. Rørbunten gir en stor overflate for varmeveksling, noe som er avgjørende for å overføre energi mellom væsker effektivt. Når væsker beveger seg gjennom de buede delene av rørene, kan små endringer i strømningsretningen generere ytterligere intern blanding. Denne blandingen forstyrrer det tynne termiske grenselaget som dannes langs rørveggen, slik at varme overføres raskere mellom væsken og metalloverflaten.
Kombinert med turbulens på skallsiden skapt av ledeplater, opprettholder veksleren sterk konvektiv varmeoverføring på begge sider av rørveggen. Som et resultat er U-rør varmevekslere i stand til å håndtere krevende termiske oppgaver i bransjer der presis temperaturkontroll er nødvendig.
Eksempler inkluderer:
● Forvarming av fødevann i kraftproduksjonssystemer
● Kjøle prosessvæsker i petrokjemiske anlegg
● Kondenserende kjølemedier i store VVS-installasjoner
I hvert tilfelle bidrar effektiv varmeoverføring til å redusere energiforbruket og forbedrer den totale systemproduktiviteten.
Støtter kompakt og kostnadseffektiv systemdesign
Plassbegrensninger er vanlige i industrianlegg, offshoreplattformer og marine miljøer. Ingeniører trenger ofte utstyr som kan levere høy varmeoverføringskapasitet uten å oppta for mye plass. Utformingen av U-bøyerør gjør det mulig å pakke et stort antall rør inn i et relativt kompakt skall. Fordi rørene buer tilbake mot rørplaten i stedet for å strekke seg over hele lengden av veksleren, kan designere arrangere dem i tette buntemønstre som maksimerer varmeoverføringsoverflaten.
Dette kompakte arrangementet gir to store fordeler:
Design fordel |
Praktisk påvirkning |
Høyere overflatearealtetthet |
Større varmeoverføringskapasitet i mindre utstyr |
Enkeltrørsplatestruktur |
Lavere produksjonskostnader og redusert materialbruk |
Fra et produksjonsperspektiv kan den forenklede strukturen også redusere produksjonskompleksiteten. Med færre store strukturelle komponenter enn noen andre skall-og-rør-konfigurasjoner, krever U-rørvekslere ofte mindre sveising og færre tunge smidde deler. For mange industrielle operatører gjør denne kombinasjonen av kompakt størrelse, lavere startkostnader og pålitelig termisk ytelse varmevekslere bygget med høykvalitets U-bøyerør til en attraktiv langsiktig investering.
Fremragende produksjon bak U-bøyerør av høy kvalitet
Presisjonsrørbøyningsteknologi
Å produsere et pålitelig U-bøyerør starter med presis bøyeteknologi. Varmevekslerrør produseres først som rette sømløse rør og bøyes deretter til en 180° U-form ved bruk av kontrollerte kaldbøyningsmetoder. Siden disse rørene opererer under trykk- og temperatursvingninger, er det viktig å opprettholde nøyaktig geometri under bøyning. Moderne produsenter bruker ofte dorstyrte bøyemaskiner. Doren støtter den indre veggen av røret under bøyning, og forhindrer kollaps, rynker eller overdreven deformasjon. Dette bidrar til å opprettholde jevne indre overflater og stabil væskestrøm.
Nøkkelparametere som overvåkes under prosessen inkluderer:
● Bøyeradius i forhold til rørdiameter
● Ovalitet av røret etter bøyning
● Veggtykkelsesreduksjon i bøyeområdet
● Justering av de to rette bena
Riktig kontroll av disse faktorene sikrer at det ferdige U-bøyerøret opprettholder strukturell styrke og jevn strømningsytelse i varmevekslersystemer.
Varmebehandling og stressavlastning
Bøyeprosessen introduserer indre spenninger i metallet. Hvis de ikke behandles, kan disse spenningene føre til tretthet, sprekker eller korrosjon under termisk syklus. For å forhindre dette påføres varmebehandling etter bøyning. Kontrollert oppvarming lar metallstrukturen slappe av og omfordele gjenværende stress. Vanlige glødemetoder inkluderer:
● Løsningsgløding for rustfrie stål- og legeringsrør
● Avspenningsgløding for å stabilisere bøyeområdet
● Stabilisert gløding for høytemperaturapplikasjoner
Varmebehandling utføres vanligvis i kontrollerte ovner hvor temperatur og atmosfære overvåkes nøye. Beskyttende gasser som argon kan brukes for å unngå oksidasjon. Denne prosessen gjenoppretter duktiliteten og sikrer at røret tåler gjentatte temperaturendringer i krevende industrielle miljøer.
Kvalitetskontroll og testprosedyrer
Fordi varmevekslere ofte opererer under høyt trykk, må hvert U-bøyerør gjennomgå streng inspeksjon før installasjon. En vanlig verifikasjonsmetode er hydrostatisk testing, hvor vanntrykk påføres inne i røret for å sikre at det tåler driftstrykk uten lekkasje. Produsenter utfører også dimensjonskontroller for å bekrefte overholdelse av tekniske krav.
Typiske inspeksjonsartikler inkluderer:
● Nøyaktighet for bøyeradius
● Avstand mellom rørbena
● Veggtykkelse ved den buede delen
● Total rørlengde og retthet

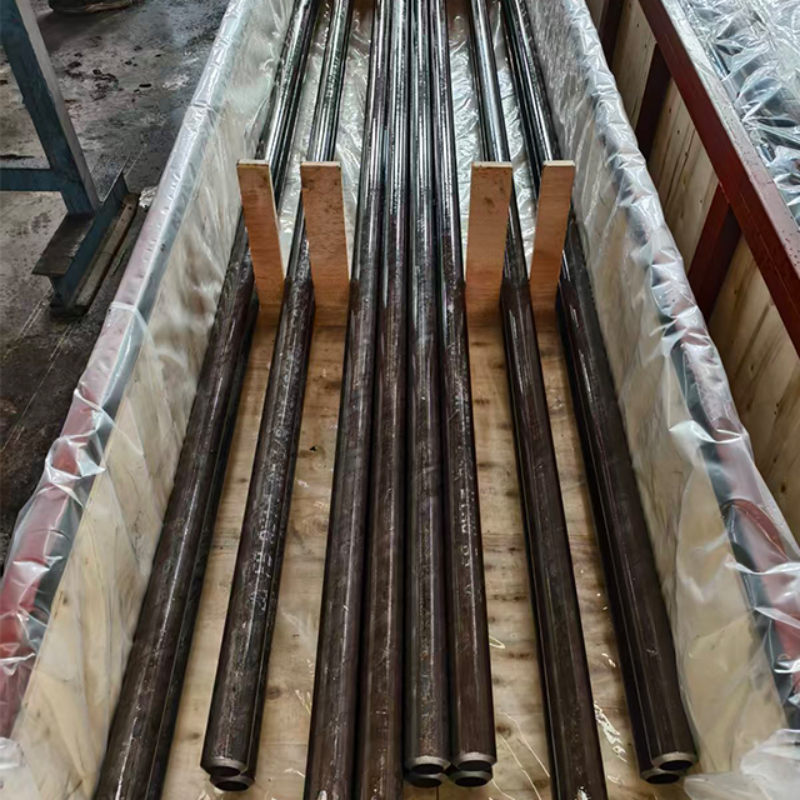

Etter testing blir rørene rengjort, avgradet og tørket for å fjerne forurensninger. Beskyttelseshetter er plassert på rørendene, og rørene pakkes forsiktig for å forhindre skade under transport.
Samsvar med internasjonale ingeniørstandarder
U-bøyerør av høy kvalitet er produsert i henhold til anerkjente internasjonale standarder for å sikre sikkerhet, kompatibilitet og langsiktig pålitelighet.
Standard |
Hensikt |
ASTM |
Definerer materialspesifikasjoner for varmevekslerrør |
TEMA |
Gir retningslinjer for design av skall-og-rørveksler |
ASME |
Etablerer sikkerhetsregler for trykkbeholdere |
ASTM-standarder regulerer materialsammensetning og mekaniske egenskaper. TEMA-retningslinjer sikrer riktig vekslerdesign og utskiftbarhet av komponenter. ASME-koder fokuserer på strukturell integritet og trykksikkerhet. Å følge disse standardene sikrer at U-bøyerør oppfyller strenge tekniske krav og kan fungere pålitelig i høytrykks- og høytemperaturvarmevekslersystemer.
Materialer og industrielle anvendelser av U-bøyerørsystemer
Vanlige materialer som brukes til U-bøying av rør
Materialvalg spiller en avgjørende rolle for den langsiktige ytelsen til et U-bøyerør. Siden varmevekslere opererer i forskjellige miljøer - alt fra korrosive kjemiske anlegg til sjøvannskjølesystemer - må rørmaterialet velges i henhold til driftsforholdene. Ulike materialer gir spesifikke fordeler når det gjelder korrosjonsmotstand, termisk ledningsevne og mekanisk styrke.
Materiale |
Nøkkelfordel |
Typisk bruk |
Rustfritt stål |
Sterk korrosjonsbestandighet og holdbarhet |
Kjemisk prosess- og næringsmiddelindustri |
Titanium |
Eksepsjonell motstand mot sjøvannskorrosjon |
Marin kjøling og avsalting |
Kobberlegeringer |
Meget høy varmeledningsevne |
VVS og kjøleutstyr |
Nikkelbaserte legeringer |
Utmerket styrke ved høye temperaturer |
Kraftproduksjon og romfart |
Rustfrie stålkvaliteter som 304 eller 316 brukes ofte når kjemisk motstand og moderate temperaturer er nødvendig. Titan blir det foretrukne valget i miljøer som involverer sjøvann eller svært aggressive væsker. Kobberlegeringer, på den annen side, er verdsatt for sine overlegne varmeoverføringsegenskaper, noe som gjør dem ideelle for kjølesystemer. For applikasjoner med ekstremt høy temperatur eller høyt trykk, gir nikkelbaserte legeringer som Inconel styrken og termisk stabilitet som er nødvendig for å opprettholde strukturell integritet.
Store industrielle applikasjoner
På grunn av deres strukturelle fleksibilitet og effektive varmeoverføringsegenskaper, brukes U-bøyerørsystemer i mange industrisektorer. Hver bransje drar fordel av designets evne til å håndtere temperaturvariasjoner samtidig som de opprettholder kompakte utstyrsoppsett. I kraftproduksjonsanlegg er U-rør varmevekslere mye brukt i matvannsvarmere og dampkondensatorer. Disse systemene gjenvinner termisk energi fra dampsykluser og forbedrer den totale effektiviteten i anlegget. I olje- og gassindustrien er raffinerier avhengige av U-rørvekslere for oppvarming av råolje, kjøling av raffinerte produkter og styring av temperatur i ulike prosessstrømmer. Designet fungerer godt under høye trykk- og temperaturforhold som er typiske for hydrokarbonbehandling. Kjemiske produksjonsanlegg er også sterkt avhengig av varmevekslere utstyrt med U-bøyerør. Disse systemene regulerer temperaturen på reaksjoner, kondensasjoner og separasjoner der nøyaktig termisk kontroll er avgjørende. Marine engineering presenterer en annen krevende applikasjon. Skip og offshoreinstallasjoner bruker ofte U-rørvekslere for motorkjøling, smøreoljekjøling og sjøvannsvarmeoverføring. I avsaltingsanlegg hjelper den samme teknologien med å omdanne sjøvann til ferskvann samtidig som den motstår korrosjon.
Viktige tekniske faktorer ved valg av U-bøyningsrør
Å velge riktig U-bøyerørkonfigurasjon krever nøye teknisk evaluering. Ytelsen til hele varmeveksleren kan avhenge av hvor godt rørspesifikasjonene samsvarer med driftsmiljøet.
Flere tekniske faktorer vurderes vanligvis under utvelgelsesprosessen:
● Driftstemperatur og trykk bestemmer nødvendig materialstyrke og rørveggtykkelse.
● Væskeegenskaper, inkludert korrosjonspotensial eller begroingstendens, påvirker materialvalg.
● Rørdiameter og bøyeradius påvirker varmeoverføringsoverflatearealet og væskestrømmen.
● Vedlikeholdstilgjengelighet spiller en rolle i bransjer der periodisk rengjøring eller inspeksjon er nødvendig.
Ingeniører må også balansere ytelse med langsiktige servicekrav. I høytemperatursystemer, for eksempel, må rørmaterialet motstå kryp og tretthet over mange driftssykluser. I korrosive miljøer kan valg av materiale med sterk kjemisk motstand forlenge utstyrets levetid betydelig. Designoptimalisering innebærer derfor både termiske beregninger og mekaniske hensyn. Ved å nøye velge rørmaterialer, dimensjoner og bøyegeometri, sikrer ingeniører at U bøyende rørvarmevekslere leverer pålitelig varmeoverføringsytelse samtidig som den opprettholder strukturell integritet under krevende industrielle forhold.
Konklusjon
Høyytelses U Bending Tube-teknologi støtter sikker og effektiv varmevekslerdrift i krevende systemer. Presisjonsproduksjon, pålitelige materialer og strenge standarder sikrer lang levetid og stabil ytelse. Suzhou Baoxin Precision Mechanical Co.,Ltd. gir avanserte kjelerør i rustfritt stål konstruert for holdbarhet, effektivitet og pålitelige industrielle varmeoverføringsløsninger.
FAQ
Spørsmål: Hva er et U-bøyerør i en varmeveksler?
A: AU Bending Tube er et varmevekslerrør bøyd til en 180°-form, slik at begge ender kan kobles til en rørplate samtidig som den tar imot termisk ekspansjon.
Spørsmål: Hvorfor er et U-bøyerør foretrukket i varmevekslere med høy temperatur?
A: AU Bending Tube bøyer seg under temperaturendringer, reduserer termisk stress og forhindrer rørplateskader i høytemperatursystemer.
Spørsmål: Hvordan påvirker U Bending Tube-design varmeoverføringseffektiviteten?
A: U Bending Tube-oppsettet støtter motstrømsdrift og turbulens, og forbedrer varmeoverføringsytelsen i skall-og-rør-varmevekslere.
Spørsmål: Hvilke materialer brukes vanligvis til produksjon av U Bending Tube?
A: AU Bending Tube er ofte produsert av rustfritt stål, titanium eller kobberlegeringer, valgt basert på korrosjonsmotstand og driftstemperatur.
