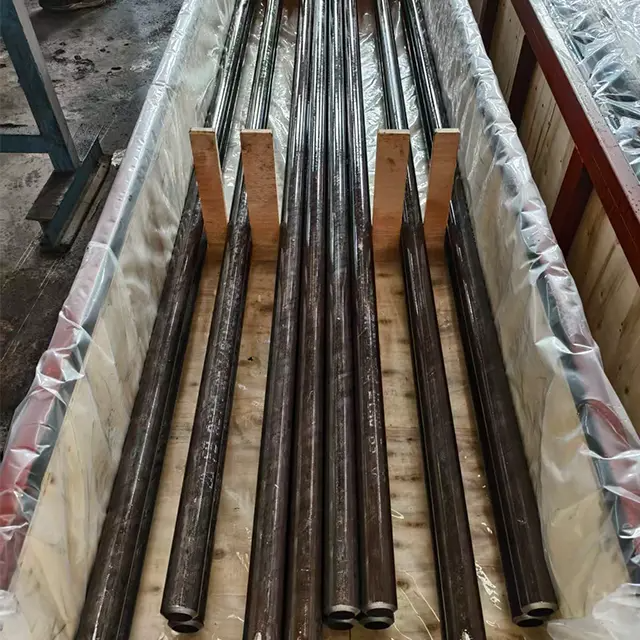

Как прецизионные U-образные трубы продлевают срок службы теплообменника и сокращают затраты на техническое обслуживание

Для руководителей предприятий и инженеров-технологов истинная стоимость теплообменника редко ограничивается первоначальными капитальными затратами. Скрытые расходы жизненного цикла в значительной степени определяют бюджет предприятия. Вы сталкиваетесь с незапланированными простоями, арендой аварийного оборудования и трудоемким ремонтом трубок. Реактивное обслуживание быстро истощает ресурсы.

Отказы трубок составляют огромный процент инцидентов с теплообменниками. Исторически сложилось так, что они являются причиной 31–87% отказов в конкретных системах подачи питательной воды. Обновление до точности U-образная гибочная трубка для теплообменников в корне устраняет основную причину этих проблем. Это смягчает серьезные механические и термические нагрузки, вызывающие преждевременный выход оборудования из строя. Вы получаете немедленную стабильность работы.

В этой статье мы предоставим надежную систему технической и финансовой оценки. Вы узнаете, когда и почему следует выбирать пучки U-образных труб вместо традиционных жестких конструкций с прямыми трубами. Мы стремимся помочь вам оптимизировать рабочие процессы технического обслуживания и продлить срок службы оборудования.

Ключевые выводы

• Устранение термического напряжения: U-образные трубы естественным образом расширяются и сжимаются независимо друг от друга, поглощая экстремальные перепады температур (ΔT) без растрескивания трубных решеток.

• Эффективность обслуживания: съемные пучки U-образных трубок обеспечивают полный доступ к боковой стороне корпуса, что значительно сокращает время механической очистки.

• Оптимизация пространства: конфигурации с U-образной трубкой обеспечивают эквивалентную площадь поверхности теплопередачи, занимая при этом до 30% меньше физической площади, чем аналоги с прямой трубкой.

• Реальность применения: Они очень эффективны, но требуют распределения жидкости по принципу «чистая сторона трубки/грязная сторона корпуса» из-за сложности механической очистки внутренней части U-образного изгиба.

Скрытые издержки жестких конструкций с прямой трубкой

Многие объекты попадают в опасную и дорогостоящую ловушку обслуживания. Они принимают заблуждение «поддерживать работу». Бригады технического обслуживания постоянно исправляют устаревшее оборудование вместо того, чтобы модернизировать его. Они воспринимают регулярный текущий ремонт трубных решеток как обычную рабочую процедуру. Чрезвычайная мобилизация подрядчиков становится стандартной ежемесячной статьей расходов. Остановка производства разрушает целевые показатели производства и снижает рентабельность.

Затраты на оперативное обслуживание со временем быстро растут. В конечном итоге вы потратите гораздо больше на рабочую силу и аренду на случай экстренных ситуаций, чем на новое оборудование. Давайте разрушим эти скрытые финансовые утечки.

1. Обычная работа по уборке: команды тратят много времени на демонтаж жестких конструкций, чтобы устранить основные засоры.

2. Экстренная мобилизация: вызов специализированных подрядчиков во время неожиданных сбоев в выходные дни требует дополнительных затрат.

3. Простой производства. Каждый час, когда теплообменник остается в автономном режиме, останавливает взаимосвязанные производственные процессы.

Жесткая связь вызывает значительные повреждения от теплового удара. Прямая труба сталкивается с быстрыми изменениями температуры во время циклов запуска и остановки. Естественно, он пытается расширяться и сжиматься. Однако фиксированные трубные решетки жестко удерживают трубу на месте с обоих концов. Металл оказывает сильнейшее механическое воздействие на эти соединения.

Это жесткое ограничение неизбежно приводит к расшатыванию суставов. Вскоре вы заметите точечные утечки вдоль сварных швов. Оборудование постепенно деградирует. Происходит перекрестное загрязнение жидкости, что приводит к внезапным и дорогостоящим остановкам.

Загрязнение представляет собой еще одну серьезную угрозу вашему операционному бюджету. Исследования Института исследования теплопередачи (HTRI) подчеркивают суровую реальность. Загрязнение и накипь снижают тепловую эффективность на 10–25 процентов. Жесткие прямотрубные агрегаты не имеют возможности легкой разборки. Удаление внутреннего масштаба становится дорогостоящим и трудоемким мероприятием.

Операторам сложно эффективно очистить сторону оболочки, когда связка остается зафиксированной. Эффективность падает, а потребление энергии резко возрастает. Предприятие платит больше коммунальных расходов для достижения той же теплопередачи. Это создает неустойчивый рабочий цикл.

Как прецизионная U-образная гибочная трубка для теплообменников предотвращает выход оборудования из строя

Интеграция точности U-образная гибочная трубка для теплообменников полностью меняет траекторию технического обслуживания. Он активно предотвращает катастрофические отказы оборудования. Вы устраняете жесткие ограничения, вызывающие самый дорогой ремонт.

Принцип «свободного расширения» определяет этот инженерный успех. Физика здесь работает полностью в вашу пользу. Конструкция U-образной трубы включает только одну неподвижную трубную решетку. Изгибы в задней части корпуса остаются совершенно свободными. Трубки могут свободно изгибаться при изменении внутренней температуры.

Они естественным образом поглощают тепловое расширение. Вам больше не придется сражаться с разрушительными силами, направленными против вторичной трубной решетки. Пучок просто растет и сжимается внутри оболочки. Такая гибкость эффективно защищает устройство от термического удара во время агрессивных циклов нагрева.

Такая конструкция значительно снижает потенциальные нарушения герметичности. Одна трубная решетка означает на 50 процентов меньше потенциальных точек утечки. Традиционные модели с двойной трубной решеткой несут двойной риск отказа. Такое снижение оказывается абсолютно критически важным в сложных промышленных условиях.

Работа с газом или жидкостью под высоким давлением и высокой температурой требует идеальной герметизации. Меньшее количество механических соединений напрямую приводит к повышению эксплуатационной безопасности. Вы снижаете риск смешивания опасных жидкостей. Бригады технического обслуживания тратят меньше времени на поиск микроскопических утечек в прокладках.

Компактность занимаемой площади также способствует широкому внедрению в промышленности. U-образная форма эффективно уменьшает необходимую длину теплопередачи вдвое. Это экономит до 30 процентов физического пространства для установки.

Вы можете максимизировать ограниченные планы этажей в переполненных технических помещениях. Это делает его идеальным выбором для модернизации старых объектов. Заводы с ограниченным пространством получают огромную выгоду от такой пространственной эффективности. Вы достигаете необходимой тепловой мощности, не снося стены помещения для установки массивного прямотрубного оборудования.

Руководство скептика: компромиссы и идеальные сценарии применения

Эффективность и механическая устойчивость должны сочетаться с долговременной ремонтопригодностью. Вы должны объективно оценивать инженерные компромиссы. Пакеты U-образных трубок предлагают невероятные преимущества, но они не являются универсальными решениями. Правильная спецификация требует тщательного анализа жидкости.

Основное ограничение связано с ограничениями по очистке со стороны трубки. Стандартные инструменты для механической очистки не могут легко проходить крутые U-образные изгибы. Жесткие щетки и металлические скребки застревают. Им не удается очистить вершину внутренней кривой. Существуют специальные гибкие копья, но они увеличивают продолжительность очистки.

Инженеры следуют строгим эмпирическим правилам при составлении спецификаций. U-образные трубы следует использовать только в строго контролируемых условиях. Жидкость со стороны трубки должна оставаться тщательно очищенной, чистой и незагрязняющей. Пар, чистая охлаждающая вода и очищенные химикаты представляют собой идеальные внутренние жидкости.

Вы должны направлять «грязную» или засоряющую жидкость исключительно на сторону корпуса. Съемный комплект делает очистку со стороны корпуса очень эффективной. Гидроструйная очистка и химическая очистка легко удаляют внешний накипь. Вы вытаскиваете сверток, тщательно моете его и вставляете обратно.

Замена центральной трубы представляет собой суровую механическую реальность. Заменить одну поврежденную U-образную трубку в центре жгута практически невозможно. Вы не можете достичь внутреннего ядра, не демонтировав полностью внешние слои.

Таким образом, закупорка трубок остается стандартным методом локализованного ремонта. Вы изолируете протекающую трубку, вставляя конические заглушки в трубную решетку. Вы жертвуете крошечной частью тепловой эффективности вместо того, чтобы перестраивать весь комплект. Предприятия принимают этот компромисс, поскольку общая скорость утечек значительно снижается по сравнению с конструкциями с прямыми трубами.

Качество производства: почему снятие напряжения при U-образных изгибах не подлежит обсуждению

Качество изготовления определяет долгосрочную производительность и надежность. Холодная гибка труб создает серьезные остаточные механические напряжения. Зернистая структура металла резко деформируется в процессе изгиба. Это напряжение сильно концентрируется на внешней вершине U-образного изгиба.

Если их не лечить, эти напряженные области становятся очень восприимчивыми к повреждениям. Коррозионное растрескивание под напряжением (SCC) безжалостно воздействует на ослабленный металл. Локализованная коррозия и эрозия быстро ускоряются при увеличении скорости жидкости. Эта структурная деградация полностью сводит на нет преимущества долговечности конструкции U-образной трубки.

Соблюдение требований термообработки после сварки и изгиба абсолютно не подлежит обсуждению. Вы должны указать производителей, которые обеспечивают строгую защиту от термических напряжений. U-образные изгибы необходимо тщательно отжигать в специализированных печах.

Этот процесс термообработки восстанавливает металлургическую целостность зеренной структуры. Он должен строго соответствовать строгим стандартам TEMA (Ассоциация производителей трубчатых теплообменников) и ASME. Правильный отжиг гарантирует, что изгиб останется таким же прочным, как и прямые участки трубы.

Неразрушающий контроль (NDT) гарантирует физическую целостность оборудования еще до того, как оно покинет завод. Качественные производители внедряют строгие протоколы испытаний.

• Вихретоковое тестирование (ECT): обнаруживает микроскопические внутренние дефекты и поверхностные трещины внутри стенок трубы.

• Ультразвуковой контроль: проверяет допуски на утончение стенок после изгиба, чтобы гарантировать сохранение номинального давления.

• Гидростатические испытания: создают давление на готовый пакет для подтверждения абсолютной целостности уплотнения трубной решетки.

Распространенные ошибки, которых следует избегать: Никогда не принимайте неотожженные U-образные изгибы для применения при высоких температурах. Не игнорируйте сертификацию неразрушающего контроля, чтобы сэкономить первоначальные капитальные затраты. Пропуск этих проверок качества приведет к быстрому коррозионному растрескиванию под напряжением и катастрофическому выходу из строя.

Ремонт или замена: переход на комплект U-образных трубок

Инженеры по техническому обслуживанию часто сталкиваются с критическим перепутьем капитальных затрат. Вы постоянно ремонтируете вышедший из строя теплообменник или заменяете его целиком? Неправильный выбор дорого обходится предприятию.

Мы используем специальную матрицу решений для управления группами закупок. Вы должны оценить структурную целостность внешней оболочки из углеродистой стали. Если оболочка остается структурно прочной, перекомпоновка дает огромные преимущества. Вы просто вытаскиваете старый пучок прямых трубок и выбрасываете его.

Затем вы вставляете в существующую оболочку специально разработанный пучок U-образных трубок. Этот процесс называется ребандлингом. Он максимизирует вашу существующую инфраструктуру, одновременно полностью модернизируя внутреннюю термическую технологию.

Перекомплектация требует более высоких первоначальных затрат, чем локальный ремонт. Часто это на 15–25 процентов дороже, чем затыкание нескольких трубок. Однако это значительно дешевле, чем замена всего теплообменника. Вы избегаете модификации трубопроводов объекта, фундаментных подушек и опор конструкции.

Это также значительно быстрее. Срок выполнения нового пакета составляет от 2 до 6 недель. Полная замена блока может занять многие месяцы проектирования, получения разрешений и изготовления. Вы быстро восстанавливаете производственные мощности.

Переход на высококачественные U-образные трубы, не требующие напряжения, обеспечивает исключительную долгосрочную окупаемость инвестиций. Вы существенно снижаете свои годовые операционные расходы (OPEX). Вы исключаете повторяющиеся ремонты утечек трубной решетки, вызванные тепловым ударом. Вы сокращаете частоту дорогостоящих замен прокладок. Объект переходит от реактивного пожаротушения к предсказуемой и стабильной работе.

Заключение

Прецизионные U-образные трубы предлагают инженерный компромисс, в значительной степени ориентированный на эксплуатационную надежность. Принося в жертву экстремальную тепловую эффективность противотока и механическую очистку со стороны трубы, предприятия получают невероятное эксплуатационное преимущество. Растения практически невосприимчивы к тепловому шоку и становятся свидетелями резкого сокращения случаев катастрофических утечек.

• Используйте U-образные трубы при работе в условиях экстремальных температурных перепадов, чтобы предотвратить разрушение жесткой конструкции.

• Всегда направляйте чистые жидкости внутрь U-образной трубки, а грязные жидкости — на сторону корпуса.

• Требуйте строгого соблюдения стандартов TEMA, включая обязательный отжиг для снятия напряжений на всех изгибах.

• Выбирайте замену комплектации вместо полной замены блока, если внешняя оболочка остается структурно жизнеспособной.

Перестаньте платить за периодический аварийный ремонт устаревших прямотрубных конструкций. Проконсультируйтесь со своей командой инженеров, чтобы оценить текущую частоту отказов теплообменника уже сегодня. Внимательно проверьте параметры потока вашего предприятия. Определите, является ли замена специального комплекта U-образных трубок наиболее экономичным способом дальнейшего развития вашей деятельности.

Часто задаваемые вопросы

Вопрос: Можно ли механически очистить внутреннюю часть теплообменника с U-образной трубкой?

Ответ: Это строго ограничено. Хотя можно использовать специальные гибкие копья и химическую очистку (растворение накипи), стандартные жесткие инструменты для механической очистки не могут пройти через изгиб. Жидкости со стороны трубок должны содержаться в чистоте.

Вопрос: Почему U-образные теплообменники имеют только одну трубную решетку?

Ответ: Наличие единой трубной решетки позволяет U-образным трубкам свободно расширяться и сжиматься на противоположном конце. Это предотвращает механическое напряжение, вызывающее утечки в конструкциях с фиксированной трубной решеткой при высоких перепадах температур.

Вопрос: Каков минимальный радиус изгиба U-образной трубки теплообменника?

О: Минимальный радиус изгиба обычно зависит от наружного диаметра (НД) трубы и толщины материала. Обычно он соответствует стандартам TEMA (часто как минимум в 1,5–2 раза больше наружного диаметра), чтобы предотвратить чрезмерное утончение стенок и овальность в процессе холодной гибки.
