Zavedení
Proč tepelné systémy plýtvají energií? Často je limit mimo trubici. A Fin Tube přidává povrch. Pomáhá zvýšit účinnost přenosu tepla. Suzhou Baoxin nabízí bezešvé trubky a řešení žeber.
V tomto článku se dozvíte, jak design Fin Tube zlepšuje výkon a jak si moudře vybrat pro skutečnou povinnost.

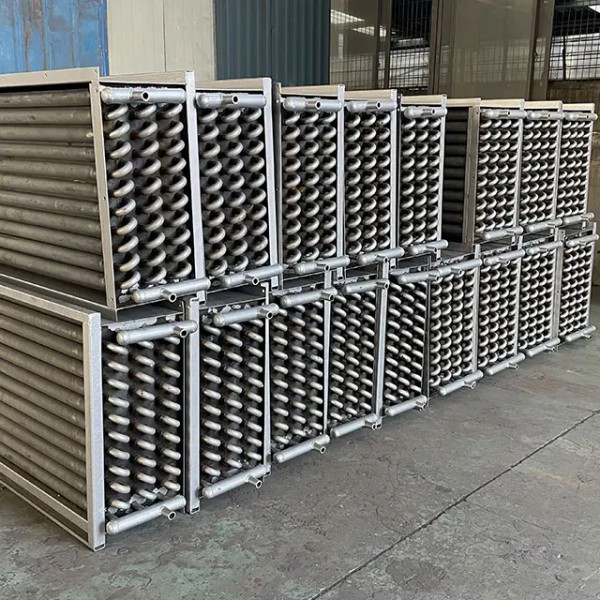

Jak žebrová trubka zlepšuje koeficient přenosu tepla
Rozšířená povrchová plocha a tepelná odolnost na straně plynu
U mnoha průmyslových výměníků tepla není omezující odpor uvnitř trubky, ale na straně plynu nebo vzduchu. Kapaliny mají obvykle vyšší tepelnou vodivost a lepší konvektivní chování, zatímco plyny vykazují nižší hustotu a slabší koeficienty přestupu tepla. V důsledku toho se film na straně plynu stává dominantním úzkým hrdlem v celkové rovnici přenosu tepla. Tato nerovnováha vysvětluje, proč pouhé zvýšení průtoku na straně kapaliny zřídka vyřeší omezení výkonu.
Fin Tube řeší toto omezení rozšířením vnější povrchové plochy dostupné pro konvekci. Namísto spoléhání se na hladký válcový povrch vytvářejí žebra více rozšířených povrchů, které zvyšují efektivní rozhraní přenosu tepla. Zvětšením kontaktní plochy mezi stěnou trubky a okolním plynem se zlepší celkový koeficient přenosu tepla, aniž by se změnily podmínky proudění v jádru uvnitř trubky.
Účinnost žeber však není určena pouze plochou povrchu. Závisí na dvou souběžných mechanismech:
● Vedení podél materiálu žebra od základní trubky ke špičce žebra
● Konvekce z povrchu žebra do okolní tekutiny
Pokud má materiál žebra nedostatečnou vodivost nebo je žebro příliš dlouhé, pokles teploty podél žebra snižuje jeho účinnost. Proto musí být dosaženo optimální rovnováhy mezi délkou žebra, tloušťkou a vodivostí materiálu, aby žebro smysluplně přispívalo k celkovému přenosu tepla.
Optimalizace tepelné účinnosti ploutvových trubek v praxi
Optimalizace tepelné účinnosti vyžaduje pečlivou kontrolu geometrie žebra. Rozteč žeber (žebra na palec), výška žeber a tloušťka žeber přímo ovlivňují exponovanou povrchovou plochu a chování proudění vzduchu. Zvýšení hustoty žeber zvětšuje plochu, ale může také omezit proudění vzduchu, zvýšit tlakovou ztrátu a spotřebu energie ve ventilátorech nebo dmychadlech.
Níže je zjednodušené srovnání ilustrující, jak geometrie ovlivňuje chování výkonu:
Proměnná geometrie |
Tepelný dopad |
Operativní kompromis |
Vyšší hustota ploutví |
Zvyšuje povrch a potenciální přenos tepla |
Zvyšuje odpor proudění vzduchu a tlakovou ztrátu |
Větší výška ploutví |
Rozšiřuje oblast výměny tepla |
Může snížit účinnost žeber, pokud se zvýší ztráta vedení |
Silnější ploutve |
Zlepšuje vedení podél ploutve |
Zvyšuje hmotnost a náklady na materiál |
Optimalizace musí být vždy vyhodnocena ve skutečném provozním bodě – definovaném požadovanou tepelnou zátěží, teplotním rozdílem a povoleným poklesem tlaku. Větší plocha žeber automaticky neznamená vyšší účinnost systému. V některých případech způsobuje nadměrná hustota žeber marginální tepelné zisky a zároveň významně zvyšuje spotřebu energie na pohyb vzduchu. Nejúčinnější návrh sladí geometrické proměnné se systémovými omezeními spíše než maximalizuje jakýkoli jednotlivý parametr.
Provozní omezení, která omezují výkon
I dobře navržená žebrovaná struktura může časem ztratit účinnost. Znečištění, tvorba vodního kamene, hromadění prachu a usazování částic působí jako izolační vrstvy, které snižují tepelnou vodivost na povrchu. V aplikacích chlazených vzduchem nebo spalinami kontaminující látky postupně blokují rozmístění žeber, snižují účinnou konvekci a zvyšují tlakovou ztrátu.
Tepelné cyklování přináší další omezení. Opakované roztahování a smršťování trubky a žeber při kolísání teplot může oslabit spojovací rozhraní. Mechanické namáhání způsobené vibracemi, kolísáním tlaku nebo strukturálním zatížením může dále snížit dlouhodobou stabilitu. Tyto faktory znamenají, že teoretický výkon přenosu tepla často převyšuje trvalý výkon v reálném světě.
Existuje také bod klesajícího výnosu. Když se hustota žeber příliš zvýší, odpor proudění vzduchu se může zvýšit rychleji než zlepšení přenosu tepla. V takových případech systém vynakládá další energii na překonání odporu místo toho, aby získal proporcionální tepelnou výhodu. Udržitelný výkon proto vyžaduje rovnováhu mezi povrchovou expanzí a hydraulickou nebo aerodynamickou účinností.
Konstrukce trubek s ploutvemi a metody lepení, které pohánějí průmyslový výkon
Konfigurace svařovaných žebrových trubek
Svařované žebrové konstrukce se typicky hodnotí na základě stability tepelného kontaktu mezi žebrem a základní trubkou. Silná metalurgická vazba minimalizuje kontaktní odpor a umožňuje efektivní přenos tepla ze stěny trubky do struktury žeber. Tato stabilita se stává zvláště důležitou v prostředí s vysokou teplotou nebo vysokým namáháním, kde by degradace spoje přímo snížila výkon přenosu tepla.
Z hlediska únavy musí svařované spoje odolávat tepelným cyklům bez šíření trhlin nebo oddělení. Opakované zahřívání a ochlazování vytváří expanzní rozdíly, které zatěžují rozhraní. Integrita svaru tedy ovlivňuje nejen trvanlivost konstrukce, ale také trvalou tepelnou účinnost v průběhu času.
Svařované přístupy se běžně zvažují, když provozní podmínky zahrnují zvýšené teploty, tlakové cykly nebo mechanické namáhání. V těchto scénářích je stabilita spoje stejně kritická jako expanze povrchové plochy a hodnocení výkonu se zaměřuje spíše na dlouhodobou spolehlivost než na krátkodobý špičkový výkon.
Extrudované a vestavěné (G-Fin) technologie
Metody mechanického spojování, jako je vytlačování nebo zalévání, vytvářejí těsné fyzické rozhraní mezi žebrem a trubkou, aniž by se spoléhaly pouze na svařování. V těchto konstrukcích je materiál žebra buď mechanicky vytlačen přes trubku nebo uzamčen do drážky, čímž se vytvoří stabilní kontaktní povrch.
Tyto přístupy posouvají priority inspekce. Namísto hodnocení svaru se pozornost soustředí na mechanickou integritu lícování a odolnost proti uvolnění při vibracích. V systémech vystavených mechanickým oscilacím nebo kolísajícímu zatížení mohou vestavěné konstrukce nabízet předvídatelné konstrukční chování.
Kompromisy mezi metodami lepení lze shrnout takto:
Metoda lepení |
Profil síly |
Typická úvaha |
Svařované |
Vysoká metalurgická stabilita |
Vysokoteplotní a vysoce stresový servis |
Extrudované |
Silná mechanická kompresní vazba |
Odolnost proti korozi a strukturální stabilita |
Embedded (G-Fin) |
Uzamčené mechanické rozhraní |
Aplikace citlivé na vibrace |
Každá metoda představuje rovnováhu mezi pevností vazby, vyrobitelností a dlouhodobým zachováním výkonu. Výběr závisí spíše na prostředí služeb než na preferenci výroby.
Integrální nízkožebrové trubky v kompaktních výměnících tepla
Integrální nízkožebrové trubky se vyrábějí tvářením žeber přímo z materiálu základní trubky. Vzhledem k tomu, že není připojena žádná samostatná součást žebra, je odpor tepelného rozhraní minimalizován. Tato konstrukce podporuje kompaktní konfigurace výměníků tepla, kde je prioritou prostorová účinnost.
Kompaktnost však ovlivňuje hydraulické chování. Menší rozměry výměníku mohou zvýšit rychlost proudění a ovlivnit pokles tlaku. Navíc užší rozteč žeber může komplikovat postupy čištění a kontroly. Proto jsou konstrukce s nízkými žebry často hodnoceny tam, kde jsou rozhodující geometrická omezení, ale udržovatelnost zůstává v úvahu.
Integrální provedení s nízkými ploutvemi jsou zvláště důležité, když je dostatečné mírné vylepšení povrchu a když minimalizace složitosti rozhraní podporuje předvídatelný dlouhodobý výkon.
Výběr materiálu žebrových trubek pro výměníky tepla
Tepelná vodivost versus mechanická pevnost
Výběr materiálu pro Fin Tube zahrnuje multidimenzionální kompromis. Vysoká tepelná vodivost zlepšuje odezvu přenosu tepla, ale mechanická pevnost zajišťuje strukturální stabilitu při tlakovém a teplotním namáhání. Materiály s vynikající vodivostí mohou postrádat trvanlivost požadovanou pro agresivní průmyslové podmínky.
Typická rozhodovací logika odděluje funkční role ploutve a trubky. Trubice musí odolávat vnitřnímu tlaku a mechanickému zatížení, zatímco žebro primárně podporuje vnější proudění. V některých aplikacích může být pro spolehlivost konstrukce preferována uhlíková ocel nebo nerezová ocel, i když je vodivost nižší než u alternativních kovů.
'nejlepší' materiál je tedy závislý na kontextu. Vysokoteplotní tlaková nádoba může upřednostňovat mechanickou integritu, zatímco vzduchem chlazený systém o střední teplotě může upřednostňovat vodivost. O vhodnosti rozhoduje provozní obálka – ne jediná vlastnost materiálu.
Materiálová kompatibilita a integrita mezi ploutvemi a trubkami
Kompatibilita mezi materiály žeber a trubek ovlivňuje dlouhodobou stabilitu. Různé koeficienty tepelné roztažnosti mohou vytvářet napětí na rozhraní během cyklů ohřevu a chlazení. Je-li nesoulad nadměrný, může dojít k degradaci vazby nebo vzniku mikrotrhlin, které zvyšují tepelný kontaktní odpor.
Způsob vazby dále ovlivňuje toto rozhraní. Metalurgické spoje snižují kontaktní odpor, zatímco mechanické spoje spoléhají na kompresní nebo uzamykací sílu. V obou případech jsou konzistentní výrobní tolerance nezbytné pro předvídatelný výkon. I malé odchylky v přípravě povrchu nebo lepicím tlaku mohou ovlivnit tepelnou odezvu.
U průmyslových výměníků tepla je opakovatelnost důležitá stejně jako špičkový výkon. Konzistentní připevnění lamel zajišťuje, že velká pole trubek se ve svazku výměníku chovají rovnoměrně.
Speciální slitiny pro extrémní prostředí
Když se koroze nebo extrémní teplota stanou dominantním omezením, výběr slitiny může převážit nad úvahami o vodivosti. V chemicky agresivním nebo vysokoteplotním provozu má přednost odolnost proti oxidaci a strukturální stabilita.
Speciální slitiny mohou vykazovat nižší tepelnou vodivost ve srovnání s běžnějšími kovy, ale jejich odolnost vůči degradaci zajišťuje trvalý výkon. V prostředí s agresivním pH nebo vystavením zvýšené teplotě je zachování strukturální integrity zásadní pro bezpečnost a provozní kontinuitu.
Validace materiálu musí vzít v úvahu kompletní provozní obálku: teplotní rozsah, úroveň tlaku, chemickou expozici a interval údržby. Výběr slitiny bez potvrzení kompatibility napříč všemi proměnnými riskuje předčasný pokles výkonu. V průmyslových systémech přenosu tepla s vysokou poptávkou musí být trvanlivost a tepelná stabilita hodnoceny společně, aby byla zajištěna spolehlivá energetická účinnost po celou dobu životního cyklu zařízení.
Výkon průmyslového žebrového výměníku tepla podle provozních podmínek
Výkon průmyslových trubic Fin Tube nelze hodnotit izolovaně od provozního kontextu. Žebrovaná konfigurace, která účinně funguje v mírném provozu HVAC, se může chovat velmi odlišně v kotli na rekuperaci odpadního tepla nebo v petrochemickém ohřívači. Pochopení toho, jak teplota, tlak, vystavení korozi a prostorová omezení ovlivňují dlouhodobé tepelné chování, je proto nezbytné pro realistické hodnocení výkonu.
Vysokoteplotní a vysokotlaké systémy
V prostředí se zvýšenou teplotou, jako jsou kotle, ekonomizéry nebo topná tělesa, se dominantní rizika posouvají od jednoduchých omezení přenosu tepla ke strukturální a metalurgické stabilitě. Oxidace při vysokých teplotách může časem ztenčit materiál žeber, zatímco opakované tepelné cykly indukují expanzní a kontrakční napětí, které zpochybňuje integritu spoje. Tyto mechanismy postupně mění tepelný kontaktní odpor a ovlivňují přenos tepla ještě předtím, než dojde k viditelnému poškození konstrukce.
Mechanická stabilita a tepelná stabilita jsou za těchto podmínek neoddělitelné. Struktura žeber může zpočátku poskytovat vynikající povrchové vylepšení, ale pokud se spojení oslabí nebo dojde k mikrotrhlinám, účinný přenos tepla klesá. Hodnocení výkonu tedy zahrnuje nejen nominální tepelný výkon, ale také odolnost proti únavě a deformaci související s tečením během dlouhodobých cyklů.
Chcete-li objasnit interakci mezi rizikovými faktory a dopadem na výkon:
Rizikový faktor |
Dopad na strukturu ploutví |
Vliv na stabilitu přenosu tepla |
Oxidace |
Ztenčení materiálu, degradace povrchu |
Postupné snižování účinnosti |
Tepelná únava |
Mikropraskání na rozhraní vazby |
Zvýšený kontaktní odpor |
Tlakové cyklování |
Mechanické namáhání stěny trubky |
Potenciální deformace ovlivňující proudění |
'Vysoký výkon' v těchto systémech by měl být definován jako stabilní výkon v rámci provozních omezení, což znamená, že struktura žeber udržuje konzistentní výkon přenosu tepla v definovaných teplotních a tlakových rozsazích, spíše než aby poskytovala krátkodobou špičkovou účinnost.
Korozivní a vlhké prostředí
Ve vlhkém nebo chemicky agresivním prostředí se koroze stává primárním určujícím faktorem trvalé účinnosti. Korozivní útok může snížit tloušťku žeber, oslabit připojovací body a vytvořit zdrsněné povrchy, které narušují vzory proudění vzduchu. I malé strukturální ztráty mohou výrazně snížit efektivní povrchovou plochu a tepelnou odezvu.
Důležité je, že odolnost proti korozi není jen otázkou trvanlivosti, ale také výkonnostním faktorem. Když koroze změní geometrii nebo zvýší drsnost povrchu, koeficient prostupu tepla klesá. Energetická účinnost se proto postupně zhoršuje, často bez okamžitého selhání konstrukce.
Strategie inspekce a údržby se mění v korozních provozních podmínkách. Místo toho, aby se zaměřovali pouze na mechanickou integritu, musí operátoři sledovat:
● Stav povrchu a stabilita povlaku
● Zablokování rozteče lamel korozními produkty
● Změny v poklesu tlaku ukazující na omezený průtok
Korozivní servisní prostředí vyžaduje přísnější intervaly kontrol a monitorování založené na stavu. Neschopnost zohlednit tuto provozní realitu během specifikace může mít za následek nedostatečnou výkonnost systémů dlouho před dosažením teoretické životnosti.
Kompaktní systémový design a energetická hustota
Moderní průmyslová zařízení stále více vyžadují vyšší přenos tepla na jednotku stopy. Trubky s prodlouženým povrchem žeber umožňují konstruktérům zvýšit tepelný výkon bez proporcionálního zvětšení velikosti výměníku. Znásobením vnější plochy se zlepší hustota energie a sníží se objem zařízení.
Kompaktnost však přináší kompromisy. Vyšší hustota žeber a užší rozteč mohou zvýšit odpor na straně vzduchu a zvýšit spotřebu energie ventilátoru. Přístup k údržbě se navíc stává obtížnějším, když jsou balíky hustě zabaleny.
Rovnováhu mezi kompaktností, odporem proudění vzduchu a použitelností lze shrnout:
Priorita designu |
Výhoda |
Související kompromis |
Vysoká hustota energie |
Menší půdorys výměníku |
Zvýšený pokles tlaku |
Hustá rozteč ploutví |
Větší teoretický přenos tepla |
Snížená čistitelnost |
Zmenšená velikost balíčku |
Nižší materiálová stopa |
Potenciální omezení kontroly |
Kompaktní systémy proto musí být hodnoceny z hlediska dlouhodobého posunu výkonu, nikoli pouze z hlediska počátečního výkonu. Snížený přístup k čištění může urychlit dopad znečištění a vykompenzovat dřívější zisky účinnosti. Udržitelný kompaktní design vyžaduje sladění geometrie s možností údržby.
Určení ploutvové trubky bez nadměrného designu
Výběr žebrované konfigurace zahrnuje více než jen maximalizaci plochy povrchu. Nadměrná konstrukce – jako je specifikace nadměrné hustoty žeber nebo zbytečného stupně slitiny – může zvýšit náklady, pokles tlaku a zátěž na údržbu bez proporcionálního zvýšení výkonu. Specifikace zajišťuje, že výkon odpovídá skutečným požadavkům procesu.
Přesné definování pracovních podmínek
Přesná specifikace začíná jasným definováním provozních vstupů. Patří mezi ně požadované tepelné zatížení, vstupní a výstupní teploty, průtokové charakteristiky, přípustná tlaková ztráta a expozice prostředí. Bez těchto parametrů se geometrie ploutví a výběr materiálu stávají jen dohady.
Klíčové vstupy pro potvrzení před výběrem:
● Tepelná zátěž (kW nebo ekvivalentní požadavek na přenos energie)
● Vlastnosti kapalin a režim proudění
● Maximální povolený pokles tlaku na straně vzduchu/plynu
● Teplotní rozsah a frekvence cyklování
Převedení těchto omezení do voleb geometrie vyžaduje analytické vyhodnocení. Například, pokud je povolený pokles tlaku omezený, zvýšení hustoty žeber nemusí být proveditelné, i když se větší plocha jeví jako prospěšná. Specifikace musí být v souladu se skutečnou provozní obálkou, spíše než se snažit o maximální teoretický počet ploutví.
Plánování údržby a hodnocení rizika znečištění
Riziko znečištění přímo ovlivňuje rozhodnutí o rozmístění a úvahy o čištění. V prašném, vlhkém prostředí nebo prostředí bohatém na částice může širší rozteč žeber udržet výkon déle i přes mírně nižší počáteční účinnost. Konstrukce čistě pro špičkový tepelný výkon bez uvážení tendencí k zanášení může zkrátit efektivní životnost.
Udržovatelnost by měla být považována za výkonnostní parametr. Systémy, které umožňují snadnější čištění, kontrolu a přístup, obvykle udržují v průběhu času rychlosti přenosu tepla blížící se návrhu. Konstrukce s ohledem na údržbu snižuje riziko zrychlené ztráty účinnosti.
Vyvážený plánovací přístup zahrnuje:
● Vyhodnocení očekávaného typu a míry znečištění
● Určení proveditelných metod čištění (mechanické, chemické, foukání vzduchem atd.)
● Nastavení realistických intervalů kontrol
Vyhnout se nadměrnému návrhu často znamená zvolit geometrii, kterou mohou operátoři realisticky udržovat, spíše než usilovat o okrajové teoretické zisky.
Výkonnostní benchmarking v provozu
Po instalaci ověřuje sledování výkonu rozhodnutí o specifikaci. Operátoři by měli sledovat teplotní přiblížení (rozdíl mezi výstupem tekutiny a okolím), trendy poklesu tlaku a indikátory degradace přenosu tepla. Tyto metriky odhalují, zda pokles výkonu pochází ze znečištění, strukturálních změn nebo změn procesu.
Interpretace odchylky výkonu vyžaduje porovnání provozních dat se základními hodnotami při uvádění do provozu. Postupný nárůst poklesu tlaku často signalizuje znečištění, zatímco náhlá ztráta účinnosti může znamenat strukturální problémy nebo problémy s lepením. Rozlišení těchto příčin podporuje cílená nápravná opatření spíše než zbytečné nahrazování.
Provozní smyčky zpětné vazby zlepšují budoucí rozhodnutí o návrhu. Analýzou dlouhodobých dat z podobných provozních podmínek inženýři zpřesňují hustotu žeber, výběr materiálu a preference lepení pro následné projekty. Tento iterativní učební přístup zabraňuje opakovanému překonstruování a podporuje trvalou energetickou účinnost napříč systémy průmyslových výměníků tepla.
Závěr
Vysoce výkonné systémy Fin Tube zvyšují koeficient přenosu tepla a zlepšují průmyslovou energetickou účinnost. Rozšiřují povrch a snižují tepelné limity v náročných výměnících tepla. Geometrie, pevnost spoje a výběr materiálu musí odpovídat skutečným provozním podmínkám. Správné přizpůsobení zabraňuje nadměrnému designu a chrání dlouhodobou stabilitu.
Suzhou Baoxin Precision Mechanical Co., Ltd. nabízí odborné znalosti bezešvých trubek a navržená řešení žeber. Jejich produkty poskytují odolnou strukturu, stabilní přenos tepla a spolehlivou průmyslovou hodnotu.
FAQ
Otázka: K čemu se používá Fin Tube v průmyslových systémech?
Odpověď: Žebrová trubka zvětšuje vnější povrch, aby se zlepšila účinnost přenosu tepla v kotlích, vzduchových chladičích a jednotkách pro rekuperaci tepla.
Otázka: Jak geometrie Fin Tube ovlivňuje výkon?
Odpověď: Rozteč, výška a tloušťka žeber ovlivňují koeficient přenosu tepla a tlakovou ztrátu, což vyžaduje rovnováhu v definovaném provozním bodě.
Otázka: Kdy by měly být vybrány konstrukce svařovaných trubek Fin Tube?
Odpověď: Svařovaná žebrová trubka se obvykle volí pro prostředí s vysokou teplotou nebo vysokým namáháním, kde stabilita spoje ovlivňuje dlouhodobý výkon.
Otázka: Jaké faktory definují správnou specifikaci Fin Tube?
Odpověď: Výběr ploutvové trubky závisí na tepelné zátěži, teplotním rozsahu, průtoku, povoleném poklesu tlaku a vystavení korozi.
