Indledning

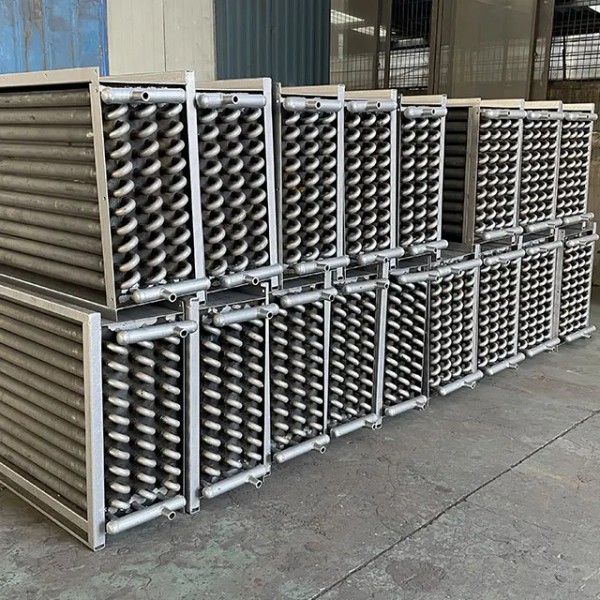

Hvorfor spilder varmesystemer energi? Ofte er grænsen uden for røret. EN Fin Tube tilføjer overfladeareal. Det hjælper med at øge varmeoverførselseffektiviteten. Suzhou Baoxin tilbyder sømløse rør og finneløsninger.
I denne artikel vil du lære, hvordan Fin Tube-design forbedrer ydeevnen, og hvordan du vælger klogt til virkelig brug.
Hvordan et finrør forbedrer varmeoverførselskoefficienten
Udvidet overfladeareal og termisk modstand på gassiden
I mange industrielle varmevekslere er den begrænsende modstand ikke inde i røret, men på gas- eller luftsiden. Væsker har typisk højere termisk ledningsevne og bedre konvektiv adfærd, mens gasser udviser lavere densitet og svagere varmeoverførselskoefficienter. Som et resultat bliver gassidefilmen den dominerende flaskehals i den samlede varmeoverførselsligning. Denne ubalance forklarer, hvorfor blot at øge flowhastigheden på væskesiden sjældent løser ydeevnebegrænsninger.
Et Fin Tube løser denne begrænsning ved at udvide det ydre overfladeareal, der er tilgængeligt for konvektion. I stedet for at stole på en glat cylindrisk overflade, skaber finnerne flere forlængede overflader, der øger den effektive varmeoverførselsgrænseflade. Ved at forstørre kontaktområdet mellem rørvæggen og den omgivende gas forbedres den samlede varmeoverførselskoefficient uden at ændre kernestrømningsforholdene inde i røret.
Finnens effektivitet bestemmes dog ikke af overfladearealet alene. Det afhænger af to samtidige mekanismer:
● Ledning langs finnematerialet fra basisrøret til finnespidsen
● Konvektion fra finneoverfladen til den omgivende væske
Hvis finnematerialet har utilstrækkelig ledningsevne, eller hvis finnen er for lang, reducerer temperaturfald langs finnen dens effektivitet. Derfor skal der opnås en optimal balance mellem finnelængde, tykkelse og materialeledningsevne, for at finnen kan bidrage meningsfuldt til den samlede varmeoverførsel.
Finrørs termisk effektivitetsoptimering i praksis
Termisk effektivitetsoptimering kræver omhyggelig kontrol af finnegeometrien. Finnestigning (finner pr. tomme), finnehøjde og finnetykkelse har direkte indflydelse på det udsatte overfladeareal og luftstrømmens adfærd. Forøgelse af finnedensiteten øger arealet, men kan også begrænse luftstrømmen, øge trykfaldet og energiforbruget i ventilatorer eller blæsere.
Nedenfor er en forenklet sammenligning, der illustrerer, hvordan geometri påvirker ydeevneadfærd:
Geometri variabel |
Termisk påvirkning |
Operationel afvejning |
Højere finnedensitet |
Øger overfladeareal og potentiel varmeoverførsel |
Hæver luftstrømsmodstand og trykfald |
Større Finnehøjde |
Udvider varmevekslingsområdet |
Kan reducere finnenes effektivitet, hvis ledningstabet øges |
Tykkere finner |
Forbedrer ledning langs finne |
Tilføjer vægt og materialeomkostninger |
Optimering skal altid evalueres på det faktiske driftspunkt – defineret ved påkrævet varmebelastning, temperaturforskel og tilladt trykfald. Mere finneareal betyder ikke automatisk højere systemeffektivitet. I nogle tilfælde giver overdreven finnedensitet marginale termiske gevinster, mens energiforbruget til luftbevægelser øges betydeligt. Det mest effektive design justerer geometriske variabler med systembegrænsninger i stedet for at maksimere en enkelt parameter.
Operationelle begrænsninger, der begrænser ydeevnen
Selv en veldesignet ribbestruktur kan miste effektivitet over tid. Tilsmudsning, kedelstensdannelse, støvophobning og partikelaflejring fungerer som isolerende lag, der reducerer den termiske ledningsevne ved overfladen. I luftkølede eller røggasapplikationer blokerer forurenende stoffer gradvist finneafstanden, hvilket sænker effektiv konvektion og øger trykfaldet.
Termisk cykling introducerer en anden begrænsning. Gentagen ekspansion og sammentrækning af røret og finnerne under svingende temperaturer kan svække bindingsgrænseflader. Mekaniske belastninger fra vibrationer, tryksvingninger eller strukturel belastning kan yderligere reducere langtidsstabiliteten. Disse faktorer betyder, at den teoretiske varmeoverførselsydelse ofte overstiger vedvarende ydeevne i den virkelige verden.
Der er også et punkt med faldende afkast. Når finnedensiteten bliver for høj, kan luftstrømsmodstanden øges hurtigere end varmeoverførselsforbedring. I sådanne tilfælde bruger systemet yderligere energi på at overvinde modstand i stedet for at opnå proportional termisk fordel. Bæredygtig ydeevne kræver derfor en balance mellem overfladeudvidelse og hydraulisk eller aerodynamisk effektivitet.
Finrørsdesign og limningsmetoder, der driver industriel ydeevne
Konfigurationer af svejsede finnerør
Svejste finnestrukturer vurderes typisk ud fra stabiliteten af den termiske kontakt mellem finne og basisrør. En stærk metallurgisk binding minimerer kontaktmodstanden, hvilket tillader varmen at overføre effektivt fra rørvæggen til finnestrukturen. Denne stabilitet bliver især vigtig i miljøer med høj temperatur eller høj belastning, hvor bindingsforringelse direkte vil reducere varmeoverførselsydelsen.
Fra et træthedssynspunkt skal svejsede forbindelser modstå termisk cykling uden revneudbredelse eller løsrivelse. Gentagen opvarmning og afkøling skaber ekspansionsforskelle, der stresser grænsefladen. Derfor påvirker svejseintegriteten ikke kun den strukturelle holdbarhed, men også vedvarende termisk effektivitet over tid.
Svejsede metoder overvejes almindeligvis, når driftsforhold involverer forhøjede temperaturer, trykcyklus eller mekanisk belastning. I disse scenarier er bindingsstabilitet lige så kritisk som udvidelse af overfladearealet, og ydelsesevaluering fokuserer på langsigtet pålidelighed snarere end kortsigtet peak output.
Ekstruderet og indlejret (G-Fin) teknologier
Mekaniske bindingsmetoder såsom ekstrudering eller indstøbning skaber en tæt fysisk grænseflade mellem finne og rør uden udelukkende at være afhængig af svejsning. I disse designs er finnematerialet enten mekanisk tvunget over røret eller låst ind i en rille, der danner en stabil kontaktflade.
Disse tilgange ændrer inspektionsprioriteterne. I stedet for evaluering af svejsesømme centreres opmærksomheden om mekanisk pasformsintegritet og modstandsdygtighed over for at løsne sig under vibrationer. I systemer, der er udsat for mekaniske svingninger eller fluktuerende belastninger, kan indlejrede designs tilbyde forudsigelig strukturel adfærd.
Afvejningerne mellem bindingsmetoder kan opsummeres som følger:
Bindingsmetode |
Styrkeprofil |
Typisk betragtning |
Svejset |
Høj metallurgisk stabilitet |
Høj temperatur, høj stress service |
Ekstruderet |
Stærk mekanisk kompressionsbinding |
Korrosionsbestandighed og strukturel stabilitet |
Indlejret (G-Fin) |
Låst mekanisk grænseflade |
Vibrationsfølsomme applikationer |
Hver metode præsenterer en balance mellem bindingsstyrke, fremstillingsevne og langsigtet præstationsbevarelse. Valget afhænger af servicemiljøet i stedet for produktionspræferencer alene.
Integrerede rør med lav finfinhed i kompakte varmevekslere
Integrerede lavfinnede rør fremstilles ved at danne finner direkte fra basisrørmaterialet. Fordi der ikke er fastgjort nogen separat finnekomponent, minimeres den termiske grænseflademodstand. Dette design understøtter kompakte varmevekslerkonfigurationer, hvor rumlig effektivitet er en prioritet.
Kompakthed interagerer dog med hydraulisk adfærd. Mindre vekslerfodspor kan øge strømningshastigheden, hvilket påvirker trykfaldet. Derudover kan snævrere finneafstand komplicere rengørings- og inspektionsprocedurer. Derfor evalueres lavfinnede strukturer ofte, hvor geometriske begrænsninger er afgørende, men vedligeholdelse er fortsat en overvejelse.
Integrerede lavfinnede designs er særligt relevante, når moderat overfladeforbedring er tilstrækkelig, og når minimering af grænsefladekompleksitet understøtter forudsigelig langsigtet ydeevne.
Valg af finrørmateriale til varmevekslere
Termisk ledningsevne versus mekanisk styrke
Materialevalg til et Fin Tube involverer en multidimensionel afvejning. Høj varmeledningsevne forbedrer varmeoverførselsresponsen, men mekanisk styrke sikrer strukturel stabilitet under tryk og temperaturbelastning. Materialer med fremragende ledningsevne kan mangle den holdbarhed, der kræves til aggressive industrielle forhold.
Typisk beslutningslogik adskiller de funktionelle roller af finne og rør. Røret skal modstå indvendigt tryk og mekanisk belastning, mens finnen primært forbedrer ekstern konvektion. I nogle applikationer kan kulstofstål eller rustfrit stål foretrækkes af hensyn til strukturel pålidelighed, selvom ledningsevnen er lavere end alternative metaller.
Det 'bedste' materiale er derfor kontekstafhængigt. En højtemperaturtrykbeholder kan prioritere mekanisk integritet, hvorimod et luftkølet system med moderat temperatur kan prioritere ledningsevne. Toldkonvolutten - ikke en enkelt materiel egenskab - bestemmer egnetheden.
Materialekompatibilitet og fin-til-rør-integritet
Kompatibilitet mellem finne- og rørmaterialer påvirker langtidsstabiliteten. Forskellige termiske udvidelseskoefficienter kan skabe stress ved grænsefladen under opvarmnings- og afkølingscyklusser. Hvis mismatch er for stort, kan der udvikles bindingsnedbrydning eller mikrogab, hvilket øger den termiske kontaktmodstand.
Bindingsmetoden påvirker yderligere denne grænseflade. Metallurgiske bindinger reducerer kontaktmodstanden, mens mekaniske bindinger er afhængige af kompression eller låsekraft. I begge tilfælde er ensartede fremstillingstolerancer afgørende for forudsigelig ydeevne. Selv mindre afvigelser i overfladeforberedelse eller bindingstryk kan påvirke termisk respons.
For industrielle varmevekslere betyder repeterbarhed lige så meget som maksimal ydeevne. Ensartet finnefastgørelse sikrer, at store rækker af rør opfører sig ensartet i vekslerbundtet.
Speciallegeringer til ekstreme miljøer
Når korrosion eller ekstrem temperatur bliver den dominerende begrænsning, kan valg af legering tilsidesætte ledningsevneovervejelser. Ved kemisk aggressiv eller høj temperatur service prioriteres oxidationsbestandighed og strukturel stabilitet.
Speciallegeringer kan udvise lavere termisk ledningsevne sammenlignet med mere almindelige metaller, men deres modstand mod nedbrydning sikrer vedvarende ydeevne. I miljøer, der involverer aggressive pH-forhold eller eksponering for forhøjet temperatur, er opretholdelse af strukturel integritet afgørende for sikkerhed og driftskontinuitet.
Materialevalidering skal tage højde for den komplette driftsramme: temperaturområde, trykniveau, kemikalieeksponering og vedligeholdelsesinterval. Valg af en legering uden at bekræfte kompatibilitet på tværs af alle variabler risikerer for tidlig ydeevnenedgang. I industrielle varmeoverførselssystemer med høj efterspørgsel skal holdbarhed og termisk stabilitet evalueres sammen for at sikre pålidelig energieffektivitet over udstyrets livscyklus.
Industrial Fin Tube varmeveksler ydeevne efter driftsforhold
Industrial Fin Tube-ydeevne kan ikke evalueres isoleret fra driftssammenhæng. En ribbekonfiguration, der fungerer effektivt i moderat HVAC-drift, kan opføre sig meget anderledes i en spildvarmegenvindingskedel eller en petrokemisk varmeovn. Derfor er det afgørende for en realistisk vurdering af ydeevnen at forstå, hvordan temperatur, tryk, korrosionseksponering og rumlige begrænsninger påvirker langsigtet termisk adfærd.
Højtemperatur- og højtrykssystemer
I miljøer med høje temperaturer, såsom kedler, economizers eller fyrede varmeapparater, skifter de dominerende risici fra simple varmeoverførselsbegrænsninger til strukturel og metallurgisk stabilitet. Oxidation ved høje temperaturer kan fortynde finnemateriale over tid, mens gentagne termiske cyklusser inducerer ekspansions- og kontraktionsspændinger, der udfordrer bindingsintegriteten. Disse mekanismer ændrer gradvist den termiske kontaktmodstand, hvilket påvirker varmeoverførslen, selv før synlige strukturelle skader opstår.
Mekanisk stabilitet og termisk stabilitet er uadskillelige under disse forhold. En finnestruktur kan i begyndelsen give fremragende overfladeforbedring, men hvis bindingen svækkes eller der opstår mikrorevner, aftager den effektive varmeoverførsel. Ydeevneevaluering inkluderer derfor ikke kun nominel varmeydelse, men også modstand mod træthed og krybningsrelateret deformation over vedvarende cyklusser.
For at tydeliggøre samspillet mellem risikofaktorer og præstationspåvirkning:
Risikofaktor |
Indvirkning på finnestrukturen |
Effekt på varmeoverførselsstabilitet |
Oxidation |
Materiale udtynding, overfladenedbrydning |
Gradvis reduktion af effektiviteten |
Termisk træthed |
Mikrorevner ved bindingsgrænsefladen |
Øget kontaktmodstand |
Trykcykling |
Mekanisk belastning på rørvæggen |
Potentiel deformation, der påvirker flow |
'Høj ydeevne' i disse systemer bør defineres som stabil ydeevne inden for arbejdsmæssige begrænsninger, hvilket betyder, at finnestrukturen opretholder ensartet varmeoverførselseffekt under definerede temperatur- og trykområder i stedet for at levere en kortsigtet topeffektivitet.
Ætsende og fugtige miljøer
I fugtige eller kemisk aggressive miljøer bliver korrosion en primær determinant for vedvarende effektivitet. Korrosivt angreb kan reducere finnetykkelsen, svække fastgørelsespunkter og skabe ru overflader, der forstyrrer luftstrømsmønstre. Selv små strukturelle tab kan reducere effektivt overfladeareal og termisk respons betydeligt.
Det er vigtigt, at korrosionsbestandighed ikke kun er et holdbarhedsproblem, men også en ydeevnefaktor. Når korrosion ændrer geometrien eller øger overfladeruheden, falder varmeoverførselskoefficienten. Energieffektiviteten forringes derfor gradvist, ofte uden øjeblikkeligt strukturelt svigt.
Inspektions- og vedligeholdelsesstrategier skifter under korrosive serviceforhold. I stedet for udelukkende at fokusere på mekanisk integritet, skal operatører overvåge:
● Overfladetilstand og belægningsstabilitet
● Tilstopning af finneafstand fra korrosionsprodukter
● Ændringer i trykfald, der indikerer begrænset flow
Korrosive servicemiljøer kræver strammere inspektionsintervaller og tilstandsbaseret overvågning. Undladelse af at tage højde for denne operationelle virkelighed under specifikation kan resultere i underpræsterende systemer længe før den teoretiske levetid er nået.
Kompakt systemdesign og energitæthed
Moderne industrianlæg kræver i stigende grad højere varmeoverførsel pr. enhedsfodaftryk. Forlængede overfladefinrør giver designere mulighed for at øge termisk output uden proportionalt at øge vekslerstørrelsen. Ved at multiplicere det ydre overfladeareal forbedres energitætheden, og udstyrsvolumen kan reduceres.
Kompakthed introducerer dog afvejninger. Højere finnedensitet og snævrere afstand kan øge luftsidens modstand, hvilket øger blæserens energiforbrug. Derudover bliver vedligeholdelsesadgang mere udfordrende, når bundter er tæt pakket.
Balancen mellem kompaktitet, luftstrømsmodstand og brugbarhed kan opsummeres:
Designprioritet |
Fordel |
Tilknyttet afvejning |
Høj energitæthed |
Mindre vekslerens fodaftryk |
Øget trykfald |
Tæt finneafstand |
Større teoretisk varmeoverførsel |
Reduceret rengøringsevne |
Reduceret bundtstørrelse |
Lavere materialefodaftryk |
Potentielle inspektionsbegrænsninger |
Kompakte systemer skal derfor evalueres for langsigtet ydelsesdrift, ikke kun initial output. Reduceret adgang til rengøring kan fremskynde tilsmudsningspåvirkningen og opveje tidlige effektivitetsgevinster. Bæredygtigt kompakt design kræver tilpasning af geometri med vedligeholdelsesevne.
Angivelse af et finnerør uden overdesign
At vælge en ribbekonfiguration involverer mere end at maksimere overfladearealet. Overdesign – såsom at specificere overdreven finnedensitet eller unødvendig legeringskvalitet – kan øge omkostningerne, trykfaldet og vedligeholdelsesbyrden uden proportional ydeevnefordel. Specifikationsdisciplin sikrer, at ydeevnen matcher de faktiske proceskrav.
Nøjagtig definition af pligtbetingelser
Nøjagtig specifikation begynder med klart definerede operationelle input. Disse omfatter nødvendig varmebelastning, indgangs- og udgangstemperaturer, flowkarakteristika, tilladt trykfald og miljøeksponering. Uden disse parametre bliver finnegeometri og materialevalg til gætværk.
Nøgleinput for at bekræfte før valg:
● Varmebelastning (kW eller tilsvarende energioverførselskrav)
● Væskeegenskaber og strømningsregime
● Maksimalt tilladt trykfald på luft/gas-siden
● Temperaturområde og cyklusfrekvens
At oversætte disse begrænsninger til geometrivalg kræver analytisk evaluering. For eksempel, hvis det tilladte trykfald er begrænset, er det muligvis ikke muligt at øge finnedensiteten, selvom et højere areal synes gavnligt. Specifikationen skal stemme overens med den faktiske arbejdskonvolut i stedet for at sigte efter maksimalt teoretisk finnetal.
Vedligeholdelsesplanlægning og begroningsrisikovurdering
Tilsmudsningsrisiko har direkte indflydelse på afstandsbeslutninger og overvejelser om rengøring. I støvede, fugtige eller partikelrige miljøer kan bredere finnemellemrum opretholde ydeevnen længere på trods af lidt lavere initial effektivitet. At designe udelukkende til maksimal termisk effekt uden at tage hensyn til tilsmudsningstendenser kan forkorte den effektive levetid.
Vedligeholdelse bør behandles som en præstationsparameter. Systemer, der muliggør lettere rengøring, inspektion og adgang, opretholder typisk varmeoverførselshastigheder, der er tættere på designet over tid. Vedligeholdelsesbevidst design reducerer risikoen for accelereret effektivitetstab.
En afbalanceret planlægningstilgang omfatter:
● Evaluering af forventet forureningstype og -rate
● Bestemmelse af mulige rengøringsmetoder (mekaniske, kemiske, luftblæser osv.)
● Indstilling af realistiske inspektionsintervaller
At undgå overdesign betyder ofte at vælge geometri, som operatører realistisk kan opretholde i stedet for at forfølge marginale teoretiske gevinster.
Performance benchmarking i drift
Når den er installeret, validerer præstationsovervågning specifikationsbeslutninger. Operatører bør spore temperaturtilgang (forskel mellem væskeudløb og omgivende), trykfaldstendenser og indikatorer for varmeoverførselsforringelse. Disse målinger afslører, om præstationsfald stammer fra tilsmudsning, strukturelle ændringer eller procesvariationer.
Fortolkning af ydeevneafvigelse kræver sammenligning af driftsdata med basislinjeværdier for idriftsættelse. En gradvis stigning i trykfaldet signalerer ofte tilsmudsning, mens pludseligt effektivitetstab kan indikere strukturelle eller bindingsproblemer. At differentiere disse årsager understøtter målrettet korrigerende handling frem for unødvendig udskiftning.
Operationelle feedbacksløjfer forbedrer fremtidige designbeslutninger. Ved at analysere langsigtede data fra lignende driftsforhold forfiner ingeniører finnedensitet, materialevalg og bindingspræferencer for efterfølgende projekter. Denne iterative læringstilgang forhindrer gentagne overdesign og understøtter vedvarende energieffektivitet på tværs af industrielle varmevekslersystemer.
Konklusion
Højtydende Fin Tube-systemer øger varmeoverførselskoefficienten og forbedrer industriel energieffektivitet. De udvider overfladearealet og reducerer termiske grænser i krævende varmevekslere. Geometri, bindingsstyrke og materialevalg skal matche reelle driftsforhold. Korrekt pasform forhindrer overdesign og beskytter langsigtet stabilitet.
Suzhou Baoxin Precision Mechanical Co.,Ltd. tilbyder sømløs rørekspertise og konstruerede finneløsninger. Deres produkter leverer holdbar struktur, stabil varmeoverførsel og pålidelig industriel værdi.
FAQ
Q: Hvad bruges et Fin Tube til i industrielle systemer?
A: Et Fin Tube øger det ydre overfladeareal for at forbedre varmeoverførselseffektiviteten i kedler, luftkølere og varmegenvindingsenheder.
Q: Hvordan påvirker Fin Tube geometri ydeevnen?
A: Finrørets stigning, højde og tykkelse påvirker varmeoverførselskoefficienten og trykfaldet, hvilket kræver balance ved det definerede driftspunkt.
Q: Hvornår skal svejsede Fin Tube-design vælges?
A: Et svejset finrør vælges typisk til miljøer med høj temperatur eller høj belastning, hvor bindingsstabilitet påvirker den langsigtede ydeevne.
Q: Hvilke faktorer definerer korrekt Fin Tube-specifikation?
A: Valg af finrør afhænger af varmebelastning, temperaturområde, flowhastighed, tilladt trykfald og korrosionseksponering.
