Εισαγωγή
Γιατί αποτυγχάνουν τα δυνατά φυτά; Συχνά, μικρά σφάλματα σωλήνα. ΕΝΑ Ο σωλήνας εναλλάκτη θερμότητας πρέπει να πληροί αυστηρές προδιαγραφές. Τα συστήματα πετροχημικών και λεβήτων αντιμετωπίζουν θερμότητα και διάβρωση. Πρότυπα όπως η επιλογή σωλήνων οδηγών ASTM A/SA179. Σε αυτό το άρθρο, θα μάθετε τις βασικές προδιαγραφές.
Συνθήκες σέρβις και ο αντίκτυπός τους στις προδιαγραφές σωλήνων εναλλάκτη θερμότητας
Τα βιομηχανικά συστήματα μεταφοράς θερμότητας δεν λειτουργούν υπό ομοιόμορφες συνθήκες. Οι απαιτούμενες προδιαγραφές ενός σωλήνα εναλλάκτη θερμότητας καθορίζονται σε μεγάλο βαθμό από το μέσο εργασίας, την πίεση λειτουργίας, το προφίλ θερμοκρασίας και τη στρατηγική συντήρησης. Σε πετροχημικές μονάδες, λέβητες και συστήματα συμπυκνωτή, αυτές οι μεταβλητές επηρεάζουν άμεσα την αντοχή στη διάβρωση, τη μηχανική αντοχή, τη σταθερότητα των διαστάσεων και τα πρότυπα επιθεώρησης. Μια τεχνικά ορθή προδιαγραφή ξεκινά με την κατανόηση του περιβάλλοντος εξυπηρέτησης αντί για την επιλογή μιας κατηγορίας υλικού μεμονωμένα.
Πετροχημικά συστήματα: Διάβρωση, Σέρβις και Χημική Συμβατότητα
Οι πετροχημικές εγκαταστάσεις εκθέτουν τους σωλήνες εναλλάκτη θερμότητας χωρίς ραφή σε πολύπλοκα χημικά περιβάλλοντα, συμπεριλαμβανομένων των χλωριδίων, υδρογονανθράκων, όξινων ενώσεων και υδρόθειου (H2S). Αυτά τα μέσα επιταχύνουν τους εντοπισμένους μηχανισμούς διάβρωσης, όπως η διάβρωση, η πυρόλυση με τάση σουλφιδίου (SSC) και η πυρόλυση που προκαλείται από υδρογόνο (HIC). Στα συστήματα διύλισης και χημικής επεξεργασίας, ακόμη και μικρές διακυμάνσεις στην περιεκτικότητα σε θείο ή στη συγκέντρωση χλωρίου μπορούν να μειώσουν σημαντικά τη διάρκεια ζωής εάν η συμβατότητα του υλικού δεν αξιολογηθεί σωστά.
Κατά το στάδιο του σχεδιασμού πρέπει να καθοριστεί το επίδομα διάβρωσης. Σε εφαρμογές χαλύβδινων σωλήνων χωρίς ραφή για εξοπλισμό διύλισης λαδιού, οι μηχανικοί συνήθως υπολογίζουν την απώλεια υλικού με την πάροδο του χρόνου αυξάνοντας το πάχος τοιχώματος ή επιλέγοντας αναβαθμισμένες ποιότητες κράματος. Χωρίς την κατάλληλη πρόβλεψη, η σταδιακή λέπτυνση του τοίχου μπορεί να θέσει σε κίνδυνο τη συγκράτηση της πίεσης και να οδηγήσει σε πρόωρες διακοπές λειτουργίας συντήρησης.
Σε περιβάλλοντα που ταξινομούνται ως όξινα σέρβις, ενδέχεται να απαιτηθούν βελτιωμένες ποιότητες κράματος ή επικαλυμμένοι σωλήνες εναλλάκτη θερμότητας χωρίς ραφή. Οι επιφανειακές επεξεργασίες, όπως εποξειδικές επικαλύψεις ή ανοξείδωτες επενδύσεις μπορούν να παρέχουν πρόσθετα χημικά εμπόδια, ενώ τα διπλά υλικά ή τα υλικά με υψηλή περιεκτικότητα σε κράμα προσφέρουν βελτιωμένη αντοχή στη διάβρωση που προκαλείται από το χλώριο. Η απόφαση βασίζεται συνήθως σε μια ισορροπία μεταξύ του αναμενόμενου ρυθμού διάβρωσης, των διαστημάτων επιθεώρησης και του κόστους κύκλου ζωής.
Τυπική έκθεση σε πετροχημικά και απόκριση υλικού
Κατάσταση Εξυπηρέτησης |
Κύριος Μηχανισμός Κινδύνου |
Προδιαγραφές Εστίαση |
Υψηλή περιεκτικότητα σε χλώριο |
Διάβρωση διάτρησης |
Επιλογή ανοξείδωτου ή διπλού κράματος |
Παρουσία H2S |
SSC / HIC |
Συμμόρφωση με τα πρότυπα σέρβις |
Όξινα μέσα (χαμηλό pH) |
Γενική διάβρωση |
Επίδομα διάβρωσης ή επικαλυμμένος σωλήνας |
Επεξεργασία υδρογονανθράκων |
Οξείδωση σε αυξημένη θερμοκρασία |
Κραματοποιημένος χάλυβας με βελτιωμένη σταθερότητα |
Συστήματα Λέβητα: Διαβαθμίσεις υψηλής θερμοκρασίας και πίεσης
Τα συστήματα λέβητα επιβάλλουν απαιτητικές θερμικές και μηχανικές καταπονήσεις στους σωλήνες εναλλάκτη θερμότητας. Η παραγωγή ατμού υψηλής πίεσης απαιτεί υλικά ικανά να διατηρούν τη δομική ακεραιότητα υπό συνεχή έκθεση σε υψηλές θερμοκρασίες. Η μακροχρόνια αντίσταση ερπυσμού γίνεται κρίσιμη ιδιότητα, ιδιαίτερα σε τμήματα υπερθερμαντήρων και αναθερμαντήρων θερμοηλεκτρικών εγκαταστάσεων.
Σε υψηλές θερμοκρασίες, η μικροδομική σταθερότητα παίζει κεντρικό ρόλο στην απόδοση. Οι χάλυβες από κράμα χρωμίου-μολυβδαινίου επιλέγονται συχνά επειδή η σύνθεσή τους ενισχύει την αντίσταση στην παραμόρφωση ερπυσμού και στην οξείδωση. Χωρίς επαρκή σταθερότητα στην οξείδωση, η υποβάθμιση της επιφάνειας μπορεί να μειώσει το πραγματικό πάχος του τοιχώματος και να αλλάξει την απόδοση μεταφοράς θερμότητας.
Η ευθυγράμμιση με τις επιτρεπόμενες τιμές τάσης σύμφωνα με τους κανόνες σχεδιασμού που βασίζονται σε ASME είναι υποχρεωτική σε εφαρμογές λέβητα. Το πάχος του τοιχώματος του σωλήνα πρέπει να ικανοποιεί τις υπολογισμένες απαιτήσεις περιορισμού της πίεσης, διατηρώντας παράλληλα τη συμβατότητα διαστάσεων με τις κεφαλές και τα φύλλα σωλήνων. Οι σχεδιαστές πρέπει να λαμβάνουν υπόψη όχι μόνο τη μέγιστη πίεση λειτουργίας αλλά και τις παροδικές θερμικές τάσεις κατά τη διάρκεια των κύκλων εκκίνησης και διακοπής λειτουργίας.
Τα βασικά ζητήματα σχεδιασμού του λέβητα περιλαμβάνουν:
● Συνεχής λειτουργία σε υψηλές θερμοκρασίες που απαιτούν κράματα ανθεκτικά σε ερπυσμό
● Η εσωτερική πίεση καθορίζεται από την ικανότητα παραγωγής ατμού και τα περιθώρια ασφαλείας
● Συμμόρφωση με τα πρότυπα εξοπλισμού υπό πίεση που διέπουν τους σωλήνες εναλλάκτη θερμότητας χωρίς ραφή
Συστήματα συμπυκνωτή: Θερμική αγωγιμότητα και θεωρήσεις λεπτού τοιχώματος
Τα συστήματα συμπυκνωτή δίνουν προτεραιότητα στην απόδοση μεταφοράς θερμότητας, λειτουργώντας συχνά σε συγκριτικά χαμηλότερες πιέσεις από τους λέβητες αλλά υπό συνθήκες συνεχούς ροής ρευστού. Η αντιστάθμιση μεταξύ της απόδοσης μεταφοράς θερμότητας και της δομικής αντοχής είναι ιδιαίτερα εμφανής στους σωλήνες συμπυκνωτή λεπτού τοιχώματος. Η μείωση του πάχους του τοιχώματος βελτιώνει τη θερμική απόκριση, αλλά δεν πρέπει να διακυβεύει τη μηχανική αντοχή.
Η μεταλλουργία των σωλήνων επηρεάζει άμεσα τη θερμική αγωγιμότητα. Τα κράματα με βάση τον χαλκό παρέχουν υψηλή αγωγιμότητα, αλλά μπορεί να απαιτούν πρόσθετη αντιδιαβρωτική προστασία σε επιθετικές συνθήκες νερού. Οι ποιότητες ανοξείδωτου και τιτανίου, ενώ είναι χαμηλότερες σε αγωγιμότητα από τα κράματα χαλκού, προσφέρουν ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα θαλάσσιου ή χημικά επεξεργασμένου νερού ψύξης. Επομένως, η επιλογή της μεταλλουργίας πρέπει να εξισορροπεί την αγωγιμότητα, την αντοχή στη διάβρωση και τη σταθερότητα του κύκλου ζωής.
Οι απαιτήσεις μηχανικού καθαρισμού επηρεάζουν επίσης τις αποφάσεις προδιαγραφών. Οι λείες εσωτερικές επιφάνειες μειώνουν τη συσσώρευση ρύπων και διατηρούν σταθερή απόδοση ανταλλαγής θερμότητας με την πάροδο του χρόνου. Σε σωλήνες συμπυκνωτή χωρίς ραφή, ο έλεγχος της τραχύτητας της επιφάνειας είναι απαραίτητος για την ελαχιστοποίηση της απολέπισης και τη μείωση της υδραυλικής αντίστασης. Οι κατάλληλες προδιαγραφές διασφαλίζουν ότι οι εργασίες καθαρισμού — μηχανικές ή χημικές — δεν καταστρέφουν τη δομή του σωλήνα.
Επιλογή υλικού σωλήνα εναλλάκτη θερμότητας για βιομηχανικές εφαρμογές
Η επιλογή υλικού για έναν σωλήνα εναλλάκτη θερμότητας ενσωματώνει τη θερμοκρασία λειτουργίας, την πίεση, την έκθεση στη διάβρωση και τις απαιτούμενες μηχανικές ιδιότητες. Στη βιομηχανική πρακτική, οι χαλύβδινοι σωλήνες χωρίς ραφή επιλέγονται όχι μόνο για την αντοχή τους αλλά και για την ακρίβεια των διαστάσεων και τη μακροπρόθεσμη σταθερότητα. Οι ακόλουθες κατηγορίες υλικών δείχνουν πώς οι συνθήκες εφαρμογής καθοδηγούν τις αποφάσεις προδιαγραφών.

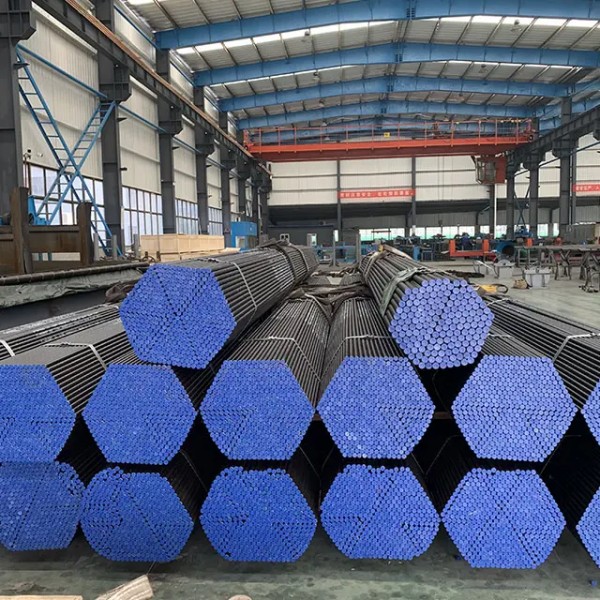

Ποιότητες ανθρακούχου χάλυβα για μέτριες συνθήκες
Οι σωλήνες εναλλάκτη θερμότητας από ανθρακούχο χάλυβα χωρίς συγκόλληση που είναι συμβατοί με το ASTM/ASME A/SA179 χρησιμοποιούνται συνήθως σε περιβάλλοντα σέρβις μέτριας πίεσης, μη επιθετικά. Αυτοί οι σωλήνες παρέχουν αξιόπιστη μηχανική απόδοση, διατηρώντας παράλληλα την οικονομική αποδοτικότητα για βιομηχανικές εγκαταστάσεις μεγάλης κλίμακας.
Οι τυπικές παράμετροι διαστάσεων για τυποποιημένη παροχή περιλαμβάνουν εξωτερικές διαμέτρους από 5 mm έως 114,3 mm και πάχη τοιχωμάτων που κυμαίνονται από 0,5 mm έως 20 mm. Αυτή η σειρά φιλοξενεί τις περισσότερες διαμορφώσεις ανταλλαγής θερμότητας πετροχημικών και λέβητα όπου δεν απαιτείται εξαιρετική αντοχή στη διάβρωση. Τα σημεία αναφοράς μηχανικών ιδιοτήτων —όπως η ελάχιστη αντοχή εφελκυσμού και διαρροής— διασφαλίζουν επαρκή περιορισμό της πίεσης για συμβατικές λειτουργίες.
Σε γενικές υπηρεσίες πετροχημικών και λεβήτων όπου τα μέσα ελέγχονται και οι ρυθμοί διάβρωσης παραμένουν προβλέψιμοι, ο ανθρακούχος χάλυβας προσφέρει μια πρακτική ισορροπία μεταξύ της δομικής αξιοπιστίας και της οικονομικής σκοπιμότητας. Ωστόσο, η χρήση του εξαρτάται από την ακριβή αξιολόγηση του επιδόματος διάβρωσης και τα διαστήματα επιθεώρησης.
Κραματοποιημένοι χάλυβες για υπηρεσία υψηλής θερμοκρασίας
Οι χάλυβες από κράμα χρωμίου-μολυβδαινίου επιλέγονται συχνά για εφαρμογές σε λέβητες υψηλής θερμοκρασίας λόγω της βελτιωμένης αντοχής ερπυσμού και της αντοχής τους στην οξείδωση. Η προσθήκη στοιχείων κράματος ενισχύει τη μικροδομική σταθερότητα υπό παρατεταμένη έκθεση σε αυξημένα θερμικά φορτία.
Τα κριτήρια επιλογής περιλαμβάνουν συνήθως:
● Μέγιστη θερμοκρασία συνεχούς λειτουργίας
● Απαιτούμενη πίεση σχεδιασμού
● Επιτρεπόμενες τιμές τάσης σε θερμοκρασία
● Συμβατότητα με τα πρότυπα εξοπλισμού υπό πίεση
Οι κραματοποιημένοι χάλυβες εφαρμόζονται συνήθως σε θερμοηλεκτρικά συστήματα και εξοπλισμό υπό πίεση όπου η δομική ακεραιότητα πρέπει να διατηρείται για μεγάλους κύκλους λειτουργίας. Σε σύγκριση με τον ανθρακούχο χάλυβα, αυτά τα υλικά παρέχουν ανώτερη απόδοση υπό θερμική καταπόνηση, αλλά απαιτούν ακριβείς ελέγχους κατασκευής και επιθεώρησης.
Ανοξείδωτα και διπλά κράματα για διαβρωτικά περιβάλλοντα
Σε χημικά επιθετικά ή θαλάσσια συστήματα συμπυκνωτή, τα ανοξείδωτα και τα διπλά κράματα παρέχουν ενισχυμένη αντοχή σε ρωγμές από διάβρωση και διάβρωση λόγω καταπόνησης. Οι ωστενιτικοί ανοξείδωτοι χάλυβες όπως 304L και 316L προσφέρουν αξιόπιστη αντοχή στη διάβρωση σε περιβάλλοντα μέτριας χλωρίου, ενώ οι διπλές δομές συνδυάζουν βελτιωμένη μηχανική αντοχή με υψηλότερη αντίσταση στην τοπική διάβρωση.
Για πιο απαιτητικές συνθήκες, μπορούν να εξεταστούν εναλλακτικά υλικά όπως κράματα χαλκού-νικελίου ή σωλήνες εναλλάκτη θερμότητας χωρίς ραφή τιτανίου. Τα κράματα χαλκού-νικελίου επιδεικνύουν ευνοϊκή απόδοση σε συστήματα ψύξης θαλασσινού νερού, ενώ το τιτάνιο προσφέρει εξαιρετική αντοχή σε ένα ευρύ φάσμα pH και ισχυρά χημικά μέσα.
Σύγκριση κατηγοριών κράματος για διαβρωτικές σέρβις
Κατηγορία Υλικού |
Αντοχή στη διάβρωση |
Μηχανική Αντοχή |
Τυπικό πλαίσιο εφαρμογής |
Ωστενιτικό ανοξείδωτο |
Καλό σε περιβάλλοντα μέτριου χλωρίου |
Μέτριος |
Χημική επεξεργασία, μονάδες συμπυκνωτή |
Duplex Ανοξείδωτο |
Εξαιρετική αντίσταση στα σκασίματα |
Ψηλά |
Πετροχημική υπηρεσία υψηλού χλωρίου |
Χαλκό-νικέλιο |
Ισχυρή θαλάσσια αντίσταση |
Μέτριος |
Συστήματα συμπυκνωτή θαλασσινού νερού |
Τιτάνιο |
Εξαιρετική χημική σταθερότητα |
Ψηλά |
Ιδιαίτερα διαβρωτικά βιομηχανικά μέσα |
Η επιλογή υλικού απαιτεί τελικά μια ολιστική αξιολόγηση των συνθηκών σέρβις, τη στρατηγική επιθεώρησης και τον μακροπρόθεσμο σχεδιασμό συντήρησης. Ευθυγραμμίζοντας τα μεταλλουργικά χαρακτηριστικά με τις απαιτήσεις λειτουργίας, οι μηχανικοί μπορούν να ορίσουν μια προδιαγραφή Heat Exchanger Tube που διασφαλίζει ανθεκτικότητα, θερμική απόδοση και συμμόρφωση σε συστήματα πετροχημικών, λέβητα και συμπυκνωτή.
Διαστάσεις και μηχανικές προδιαγραφές σωλήνα εναλλάκτη θερμότητας
Η ακρίβεια των διαστάσεων και η μηχανική ακεραιότητα είναι θεμελιώδεις για την ασφαλή λειτουργία οποιουδήποτε σωλήνα εναλλάκτη θερμότητας που χρησιμοποιείται σε συστήματα πετροχημικών, λέβητα ή συμπυκνωτή. Ενώ η ποιότητα υλικού καθορίζει την αντίσταση στη διάβρωση και τη θερμοκρασία, οι παράμετροι γεωμετρίας και αντοχής ελέγχουν άμεσα τη συγκράτηση της πίεσης, τη συμβατότητα εγκατάστασης και τη μακροπρόθεσμη δομική αξιοπιστία. Επομένως, μια τεχνικά καλή προδιαγραφή ενσωματώνει την εξωτερική διάμετρο (OD), το πάχος του τοιχώματος (WT), τα επιτρεπόμενα όρια καταπόνησης και τις ανοχές κατασκευής σε ένα συνεκτικό πλαίσιο σχεδίασης αντί να τα αντιμετωπίζει ως μεμονωμένες παραμέτρους.
Εξωτερική διάμετρος και εύρος πάχους τοιχώματος
Στη βιομηχανική πρακτική, τα κοινά πρότυπα OD σε συστήματα πετροχημικών και λεβήτων εμπίπτουν συνήθως στην περιοχή 5MM–114,3MM για σωλήνες εναλλάκτη θερμότητας χωρίς ραφή από ανθρακούχο χάλυβα. Συχνά επιλέγονται μικρότερες διάμετροι για συμπαγείς δέσμες μεταφοράς θερμότητας, ενώ μεγαλύτερες διαμέτρους χρησιμοποιούνται σε μονάδες διεργασίας υψηλής χωρητικότητας όπου ο όγκος ροής και η μηχανική σταθερότητα πρέπει να βελτιστοποιηθούν ταυτόχρονα. Η επιλογή του σωστού OD δεν είναι μόνο θέμα ταχύτητας ροής αλλά και συμβατότητας φύλλου σωλήνα και διαμόρφωσης εξοπλισμού.
Η επιλογή του πάχους του τοίχου εξαρτάται κυρίως από την πίεση σχεδιασμού και την ταξινόμηση του εξοπλισμού. Σε συστήματα συμπυκνωτή που λειτουργούν σε σχετικά μέτριες πιέσεις, τα λεπτότερα τοιχώματα μπορεί να επαρκούν, υπό τον όρο ότι το όριο διάβρωσης υπολογίζεται σωστά. Αντίθετα, οι εφαρμογές λέβητα υψηλής πίεσης απαιτούν αυξημένο πάχος για τη διατήρηση των δομικών περιθωρίων ασφαλείας. Ο παρακάτω πίνακας συνοψίζει τις γενικές διαστάσεις:
Παράμετρος |
Τυπική βιομηχανική περιοχή |
Μηχανικός Σκοπός |
Εξωτερική διάμετρος (OD) |
5mm–114,3mm |
Συμβατότητα με φύλλο σωλήνα και ικανότητα ροής |
Πάχος τοίχου (WT) |
0,5mm–20mm |
Περιορισμός πίεσης και περιθώριο διάβρωσης |
Μήκος |
Τυποποιημένο για την αποτελεσματικότητα εγκατάστασης |
Ελαχιστοποιεί το σφάλμα συγκόλλησης και ευθυγράμμισης |
Η συμβατότητα με τον εξοπλισμό υπό πίεση και τις εγκαταστάσεις βιομηχανικών μηχανημάτων είναι εξίσου σημαντική. Οι σωλήνες εναλλάκτη θερμότητας χωρίς ραφή πρέπει να ευθυγραμμίζονται με τον σχεδιασμό της κεφαλής, τις μεθόδους διαστολής και τις διαδικασίες συγκόλλησης. Η λανθασμένη επιλογή διαστάσεων μπορεί να οδηγήσει σε ακατάλληλη εφαρμογή φύλλου σωλήνα, ανομοιόμορφη κατανομή τάσης ή διαρροή υπό λειτουργικό φορτίο. Επομένως, οι προδιαγραφές διαστάσεων πρέπει να συντονίζονται με ολόκληρο τον σχεδιασμό του εξοπλισμού αντί να επιλέγονται ανεξάρτητα.
Υπολογισμοί περιορισμού πίεσης και πάχους τοιχώματος
Ο σχεδιασμός περιορισμού πίεσης για έναν σωλήνα εναλλάκτη θερμότητας διέπεται από τη σχέση μεταξύ της εσωτερικής πίεσης, της επιτρεπόμενης τάσης υλικού και του ελάχιστου απαιτούμενου πάχους τοιχώματος. Με απλοποιημένους όρους, το απαιτούμενο πάχος αυξάνεται αναλογικά με την πίεση λειτουργίας και αντιστρόφως με την επιτρεπόμενη τάση στη θερμοκρασία λειτουργίας. Ωστόσο, ο πρακτικός σχεδιασμός περιλαμβάνει πρόσθετους παράγοντες ασφαλείας και περιθώρια διάβρωσης κατά την προβλεπόμενη διάρκεια ζωής.
Οι βασικοί παράγοντες που επηρεάζουν τον υπολογισμό του πάχους περιλαμβάνουν:
● Πίεση σχεδιασμού (μέγιστη επιτρεπόμενη πίεση λειτουργίας)
● Θερμοκρασία λειτουργίας και αντίστοιχη επιτρεπόμενη καταπόνηση
● Επίδομα διάβρωσης με βάση την αναμενόμενη απώλεια υλικού
● Ρυθμιστικά περιθώρια ασφαλείας που ορίζονται από τα ισχύοντα πρότυπα
Η εξισορρόπηση της μηχανικής αντοχής με τη θερμική απόδοση παρουσιάζει μια επαναλαμβανόμενη μηχανική αντιστάθμιση. Τα παχύτερα τοιχώματα βελτιώνουν τη δομική αξιοπιστία αλλά μειώνουν την απόδοση μεταφοράς θερμότητας λόγω της αυξημένης θερμικής αντίστασης. Στα βιομηχανικά συστήματα ανταλλαγής θερμότητας, αυτή η ισορροπία πρέπει να αξιολογηθεί προσεκτικά για να διασφαλιστεί ότι τόσο η ασφάλεια όσο και οι στόχοι απόδοσης επιτυγχάνονται χωρίς υπερβολική χρήση υλικού.
Για εφαρμογές λέβητα και πετροχημικές, οι υπολογισμοί πάχους πρέπει να λαμβάνουν υπόψη τη μακροπρόθεσμη παραμόρφωση ερπυσμού υπό υψηλή θερμοκρασία. Αντίθετα, τα συστήματα συμπυκνωτή δίνουν προτεραιότητα στη διατήρηση της κατάλληλης αντοχής με παράλληλη ελαχιστοποίηση της θερμικής αντίστασης. Επομένως, το βέλτιστο πάχος τοιχώματος ποικίλλει σημαντικά μεταξύ των περιβαλλόντων σέρβις ακόμη και εντός της ίδιας κατηγορίας OD.
Ανοχές κατασκευής και ποιότητα επιφάνειας
Η ακρίβεια των διαστάσεων είναι κρίσιμη για τις διαδικασίες απρόσκοπτης διαμόρφωσης. Οι στενές ανοχές διασφαλίζουν ότι κάθε σωλήνας εναλλάκτη θερμότητας εφαρμόζει με ακρίβεια στο φύλλο σωλήνα, επιτρέποντας αποτελεσματική διαστολή ή συγκόλληση χωρίς υπερβολική πίεση του υλικού. Η υπερβολική απόκλιση στην OD ή στο πάχος του τοιχώματος μπορεί να θέσει σε κίνδυνο την ακεραιότητα της άρθρωσης και να οδηγήσει σε τοπικές συγκεντρώσεις τάσεων.
Οι ανοχές παραγωγής επηρεάζουν άμεσα:
● Ευθυγράμμιση οπών φύλλου σωλήνα και ποιότητα διαστολής
● Συνοχή διείσδυσης συγκόλλησης
● Ομοιόμορφη κατανομή φορτίου σε όλη τη δέσμη
Η ποιότητα της επιφάνειας παίζει επίσης καθοριστικό ρόλο στη μακροπρόθεσμη αξιοπιστία. Μια πιο λεία εσωτερική επιφάνεια μειώνει την απολέπιση και τη ρύπανση στο σέρβις του συμπυκνωτή και του λέβητα, βελτιώνοντας τη σταθερότητα μεταφοράς θερμότητας και ελαχιστοποιώντας την πτώση πίεσης. Ομοίως, το ελεγχόμενο φινίρισμα εξωτερικής επιφάνειας ενισχύει την αντοχή στη διάβρωση και μειώνει την πιθανότητα τοπικής οξείδωσης.
Στην πρακτική λειτουργία, η τραχύτητα της επιφάνειας επηρεάζει όχι μόνο τη θερμική απόδοση αλλά και τη συχνότητα συντήρησης. Οι σωλήνες εναλλάκτη θερμότητας χωρίς ραφή με βελτιστοποιημένη ποιότητα επιφάνειας είναι λιγότερο επιρρεπείς στη συσσώρευση εναποθέσεων, επεκτείνοντας έτσι τα διαστήματα καθαρισμού και υποστηρίζοντας πιο σταθερή απόδοση του συστήματος με την πάροδο του χρόνου.
Πρότυπα επιθεώρησης και δοκιμής σωλήνων εναλλάκτη θερμότητας
Οι διαδικασίες επιθεώρησης και δοκιμής παρέχουν την τελική επαλήθευση ότι οι διαστάσεις και οι μηχανικές προδιαγραφές έχουν επιτευχθεί σωστά. Για σωλήνες εναλλάκτη θερμότητας χωρίς ραφή που χρησιμοποιούνται σε συστήματα πετροχημικών, λεβήτων και συμπυκνωτών, ο ποιοτικός έλεγχος εκτείνεται πέρα από τους απλούς ελέγχους διαστάσεων και περιλαμβάνει μη καταστροφική εξέταση, δοκιμή πίεσης και επαλήθευση υλικού. Αυτές οι διαδικασίες διασφαλίζουν ότι οι σωλήνες μπορούν να αντέξουν λειτουργική καταπόνηση χωρίς πρόωρη αστοχία.
Απαιτήσεις Μη Καταστροφικής Εξέτασης (NDT).
Οι μη καταστροφικές μέθοδοι εξέτασης, όπως η δοκιμή δινορευμάτων (ECT) και η δοκιμή υπερήχων (UT) εφαρμόζονται ευρέως για την ανίχνευση επιφανειακών και υποεπιφανειακών ελαττωμάτων. Αυτές οι μέθοδοι είναι σε θέση να εντοπίζουν διαμήκεις ασυνέχειες, μικρορωγμές, εγκλείσματα ή λέπτυνση τοίχων που μπορεί να μην είναι ορατές κατά την οπτική επιθεώρηση.
Η δοκιμή δινορευμάτων είναι ιδιαίτερα αποτελεσματική για την ανίχνευση μικρών επιφανειακών ελαττωμάτων σε αγώγιμα υλικά, ενώ η δοκιμή υπερήχων παρέχει βαθύτερη διείσδυση για την ανίχνευση εσωτερικών ελαττωμάτων. Οι διαδικασίες επιθεώρησης σε επίπεδο παρτίδας συμβάλλουν στη διατήρηση της συνέπειας στις παρτίδες παραγωγής, διασφαλίζοντας ότι κάθε σωλήνας εναλλάκτη θερμότητας χωρίς ραφή πληροί συγκεκριμένες δομικές απαιτήσεις.
Σε εφαρμογές υψηλής πίεσης ή διαβρωτικές εφαρμογές σέρβις, το NDT είναι απαραίτητο για την πρόληψη αστοχίας κατά τη λειτουργία. Εντοπίζοντας ελαττώματα πριν από την παράδοση, οι κατασκευαστές και οι μηχανικοί μειώνουν τον κίνδυνο απροσδόκητης διαρροής ή ρήξης κατά τη λειτουργία.
Δοκιμές Υδροστατικής και Μηχανικής Απόδοσης
Η υδροστατική δοκιμή επαληθεύει την ικανότητα συγκράτησης της πίεσης κάθε σωλήνα υποβάλλοντάς τον σε ελεγχόμενη εσωτερική πίεση πάνω από το προβλεπόμενο επίπεδο λειτουργίας του. Αυτή η δοκιμή επιβεβαιώνει τη δομική ακεραιότητα και διασφαλίζει ότι δεν υπάρχει διαρροή υπό προσομοιωμένες συνθήκες σέρβις.
Οι δοκιμές μηχανικής απόδοσης αξιολογούν περαιτέρω την ολκιμότητα και την αντοχή του υλικού. Οι δοκιμές ισοπέδωσης και καύσης αξιολογούν την ικανότητα του σωλήνα να αντέχει τη διαστολή κατά την εγκατάσταση, ενώ η δοκιμή εφελκυσμού επιβεβαιώνει τη συμμόρφωση με τις απαιτήσεις μηχανικών ιδιοτήτων ASTM/ASME. Μαζί, αυτές οι αξιολογήσεις διασφαλίζουν ότι οι σωλήνες εναλλάκτη θερμότητας από ανθρακούχο χάλυβα χωρίς ραφή ανταποκρίνονται στις προσδοκίες τόσο των διαστάσεων όσο και των δομικών στοιχείων.
Η ενσωμάτωση υδροστατικών και μηχανικών δοκιμών παρέχει ένα ολοκληρωμένο πλαίσιο επικύρωσης. Η ακεραιότητα πίεσης, η ολκιμότητα και η αντοχή σε εφελκυσμό επιβεβαιώνονται πριν από την εγκατάσταση, μειώνοντας τη λειτουργική αβεβαιότητα.
Πρόσθετες δοκιμές για ξινή ή κρίσιμη υπηρεσία
Σε πετροχημικά περιβάλλοντα που περιλαμβάνουν υδρόθειο ή άλλες επιθετικές χημικές ουσίες, απαιτούνται συχνά πρόσθετες δοκιμές. Οι αξιολογήσεις πυρόλυσης που προκαλείται από υδρογόνο (HIC) και πυρόλυσης καταπόνησης σουλφιδίου (SSC) αξιολογούν την ευαισθησία του υλικού σε μηχανισμούς πυρόλυσης υποβοηθούμενους από το περιβάλλον.
Διενεργείται επίσης ανάλυση χημικής σύνθεσης για να επιβεβαιωθεί η συμμόρφωση με τις συγκεκριμένες απαιτήσεις ποιότητας. Η φασματομετρική ανάλυση διασφαλίζει ότι ο άνθρακας, το μαγγάνιο, το θείο και άλλα στοιχεία παραμένουν εντός ελεγχόμενων ορίων, διατηρώντας έτσι τη μηχανική απόδοση και τα χαρακτηριστικά αντοχής στη διάβρωση.
Η τεκμηρίωση και η ιχνηλασιμότητα διαδραματίζουν κεντρικό ρόλο σε κρίσιμες εφαρμογές υπηρεσιών. Τα Πιστοποιητικά Συμμόρφωσης, οι εκθέσεις δοκιμών και τα αρχεία επιθεώρησης παρέχουν επαλήθευση ότι κάθε σωλήνας εναλλάκτη θερμότητας συμμορφώνεται με τα ισχύοντα πρότυπα και τις προδιαγραφές του έργου. Η κατάλληλη τεκμηρίωση υποστηρίζει τη μακροπρόθεσμη λειτουργική αξιοπιστία και τη συμμόρφωση με τους κανονισμούς σε συστήματα πετροχημικών, λεβήτων και συμπυκνωτών.
Συνδυάζοντας την ακρίβεια διαστάσεων, τη μηχανική επικύρωση και τις αυστηρές διαδικασίες επιθεώρησης, οι βιομηχανικοί χειριστές μπορούν να διασφαλίσουν ότι κάθε σωλήνας εναλλάκτη θερμότητας πληροί τις απαιτητικές απαιτήσεις περιβαλλόντων σέρβις υψηλής πίεσης, υψηλής θερμοκρασίας και διαβρωτικότητας.
Σύναψη
Οι προδιαγραφές του σωλήνα εναλλάκτη θερμότητας πρέπει να ταιριάζουν με την πραγματική χρήση. Οι απαιτήσεις σέρβις καθοδηγούν την επιλογή υλικού και μεγέθους. Η αντοχή και η δοκιμή διασφαλίζουν την ασφαλή λειτουργία. Οι σαφείς προδιαγραφές υποστηρίζουν μεγάλη διάρκεια ζωής.
Suzhou Baoxin Precision Mechanical Co., Ltd. παρέχει σωλήνες χωρίς ραφή με αυστηρό ποιοτικό έλεγχο και αξιόπιστη τεχνική υποστήριξη.
FAQ
Ε: Πώς μπορώ να επιλέξω το σωστό υλικό σωλήνα εναλλάκτη θερμότητας;
A: Επιλέξτε ένα σωλήνα εναλλάκτη θερμότητας με βάση τη θερμοκρασία λειτουργίας, την πίεση και την έκθεση στη διάβρωση. Αντιστοιχίστε την ποιότητα υλικού με τις συνθήκες σέρβις και τα ισχύοντα πρότυπα.
Ε: Ποια πρότυπα ισχύουν για τις προδιαγραφές του σωλήνα εναλλάκτη θερμότητας;
Α: Ένας σωλήνας εναλλάκτη θερμότητας ακολουθεί συνήθως τα πρότυπα ASTM ή ASME, τα οποία καθορίζουν τις μηχανικές ιδιότητες, τις διαστάσεις και τις απαιτήσεις δοκιμών.
Ε: Πώς προσδιορίζεται το πάχος του τοιχώματος για έναν σωλήνα εναλλάκτη θερμότητας;
Α: Το πάχος του τοιχώματος για έναν σωλήνα εναλλάκτη θερμότητας υπολογίζεται από την πίεση σχεδιασμού, την επιτρεπόμενη τάση και το όριο διάβρωσης σύμφωνα με τους κανόνες του κώδικα.
Ε: Ποιες επιθεωρήσεις απαιτούνται πριν από την παράδοση;
Α: Ένας σωλήνας εναλλάκτη θερμότητας πρέπει να υποβληθεί σε NDT, υδροστατική δοκιμή και επαλήθευση υλικού για να διασφαλιστεί η συμμόρφωση και η ακεραιότητα της πίεσης.
