நவீன தொழில்கள் ஆற்றல் பயன்பாடு மற்றும் இயக்க செலவுகளை கட்டுப்படுத்த திறமையான வெப்ப பரிமாற்றத்தை நம்பியுள்ளன. சிறிய வடிவமைப்பு மேம்பாடுகள் கூட கணினி செயல்திறனை பெரிதும் மேம்படுத்தும். ஒரு முக்கியமான கூறு கொதிகலன் குழாய் ஆகும், இது அதிக வெப்பநிலை மற்றும் அழுத்தத்தை கையாள வேண்டும். இந்தக் கட்டுரையில், துல்லியமான குழாய் வடிவமைப்பு வெப்பப் பரிமாற்றம், ஆயுள் மற்றும் தொழில்துறை அமைப்புகளை கோருவதில் ஒட்டுமொத்த செயல்திறனை எவ்வாறு மேம்படுத்துகிறது என்பதை நீங்கள் அறிந்து கொள்வீர்கள்.
U வளைக்கும் குழாய் என்றால் என்ன மற்றும் வெப்ப பரிமாற்ற அமைப்புகளில் இது ஏன் முக்கியமானது

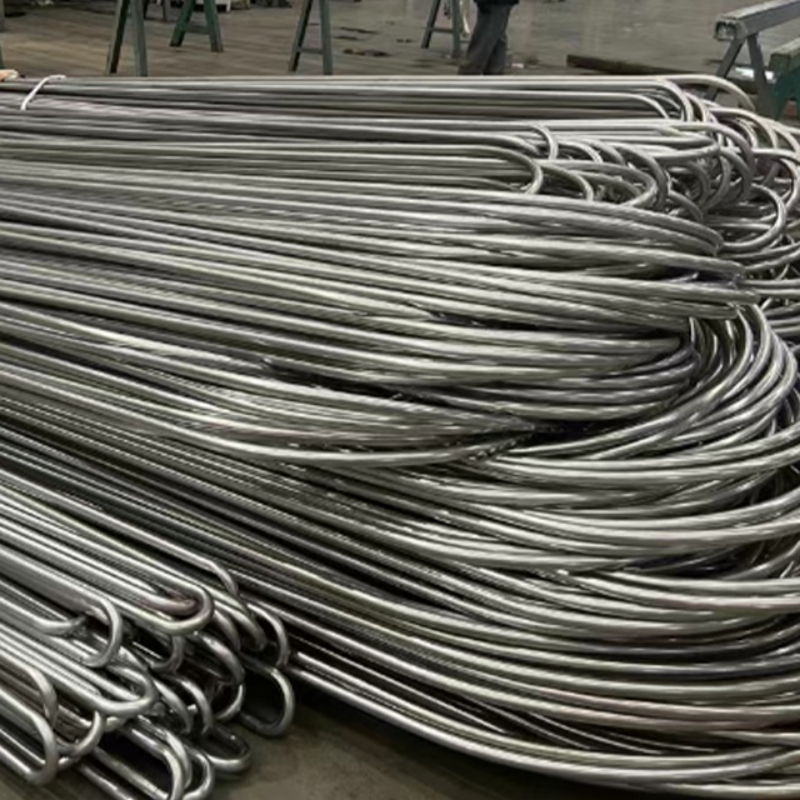

U வளைக்கும் குழாயின் வரையறை மற்றும் அடிப்படை அமைப்பு
ஏ U வளைக்கும் குழாய் என்பது ஒரு மென்மையான U-வடிவத்தில் வளைந்த ஒரு நேரான குழாய் ஆகும், அதே நேரத்தில் அதன் கட்டமைப்பு வலிமையைக் கொண்டுள்ளது. குழாய் தொடர்ந்து உள்ளது, இது நம்பகத்தன்மை மற்றும் திரவ ஓட்டத்தை மேம்படுத்துகிறது. இரண்டு முனைகளும் வெப்பப் பரிமாற்றியில் ஒரே குழாய் தாளுடன் இணைக்கப்படுகின்றன. குழாய் வழியாக திரவம் பாய்கிறது, வளைவில் திரும்புகிறது, மற்றொரு திரவம் குழாய்க்கு வெளியே பாய்கிறது. திரவங்களை கலக்காமல் குழாய் சுவர் வழியாக வெப்ப பரிமாற்றம். இந்த வடிவமைப்பு கசிவு அபாயங்களைக் குறைக்கிறது மற்றும் குழாயை வெப்ப விரிவாக்கத்தைக் கையாள அனுமதிக்கிறது, இது உயர் அழுத்தம் மற்றும் உயர் வெப்பநிலை அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.
ஷெல் மற்றும் குழாய் வெப்பப் பரிமாற்றிகளில் U வளைக்கும் குழாய்களின் பங்கு
ஷெல் மற்றும் குழாய் வெப்பப் பரிமாற்றிகளில், U வளைக்கும் குழாய்கள் ஒரு திரவத்தைச் சுமந்து செல்லும் உள் குழாய் மூட்டையை உருவாக்குகின்றன, மற்றொன்று அவற்றைச் சுற்றி பாய்கிறது. குழாய் நுழைவாயிலின் பக்கத்தை நோக்கி வளைந்திருப்பதால், பொறியாளர்கள் நீண்ட குழாய் நீளத்தை ஒரு சிறிய ஷெல்லுக்குள் வைக்கலாம். இது வெப்ப பரிமாற்ற மேற்பரப்பு பகுதியை அதிகரிக்கிறது மற்றும் செயல்திறனை மேம்படுத்துகிறது. யூ-டியூப் எக்ஸ்சேஞ்சர்கள் மின் உற்பத்தி நிலையங்கள், பெட்ரோகெமிக்கல் செயலாக்கம், HVAC அமைப்புகள், கொதிகலன்கள் மற்றும் நம்பகமான வெப்பப் பரிமாற்றம் தேவைப்படும் மின்தேக்கிகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
U-வடிவம் வெப்ப அமைப்பு வடிவமைப்பை எவ்வாறு மேம்படுத்துகிறது
U- வடிவ வடிவமைப்பு பல வழிகளில் வெப்ப செயல்திறனை மேம்படுத்துகிறது. இது சிறிய உபகரணங்களில் நீண்ட குழாய்களை அனுமதிக்கிறது, வெப்ப பரிமாற்ற பகுதியை அதிகரிக்கிறது. வளைந்த குழாய்கள் வெப்பப் பரிமாற்றத்தை மேம்படுத்தும் கொந்தளிப்பையும் உருவாக்குகின்றன. கூடுதலாக, வளைவு இயற்கையாகவே வெப்பநிலை மாற்றங்களால் ஏற்படும் வெப்ப விரிவாக்கத்தை உறிஞ்சுகிறது. இந்த அம்சங்கள் U வளைக்கும் குழாய்களை பல தொழில்துறை வெப்பப் பரிமாற்றி பயன்பாடுகளுக்கு திறமையாகவும் நீடித்ததாகவும் ஆக்குகின்றன.
துல்லியமான U வளைக்கும் குழாய்களின் முக்கிய செயல்திறன் நன்மைகள்
மேம்படுத்தப்பட்ட திரவ இயக்கவியல் மற்றும் வெப்ப பரிமாற்ற திறன்
துல்லியமான வளைவு குழாயை வடிவமைப்பதை விட அதிகம் செய்கிறது - வெப்ப பரிமாற்றத்தின் போது திரவங்கள் எவ்வாறு செயல்படுகின்றன என்பதை இது நேரடியாக பாதிக்கிறது. ஒரு வளைந்த குழாயின் உள்ளே, ஒரு நேரான குழாய் வழியாக ஓட்டத்துடன் ஒப்பிடும்போது திரவ இயக்கம் மிகவும் சிக்கலானதாகிறது. வளைவு வழியாக திரவம் செல்லும் போது, மையவிலக்கு விசைகள் சிறிய சுழற்சி மின்னோட்டங்களை உருவாக்குகின்றன, அவை குழாயின் மையத்திலிருந்து சுவர்களை நோக்கி திரவத்தை நகர்த்துகின்றன. இந்த உள் சுழற்சிகள் வெப்ப எல்லை அடுக்கைத் தொந்தரவு செய்கின்றன, குழாய்ச் சுவருக்கு அருகில் உள்ள மெல்லிய பகுதி, வெப்பப் பரிமாற்றம் பொதுவாக குறையும். இந்த அடுக்கு சீர்குலைந்தால், வெப்ப ஆற்றல் திரவத்திற்கும் உலோக மேற்பரப்புக்கும் இடையே வேகமாக நகரும். இதன் விளைவாக கூடுதல் உபகரணங்கள் அல்லது ஆற்றல் உள்ளீடு தேவையில்லாமல் வெப்ப செயல்திறன் மேம்படுத்தப்படுகிறது.
நடைமுறை பயன்பாடுகளில், துல்லியமான U வளைக்கும் குழாய்கள் பொருத்தப்பட்ட வெப்பப் பரிமாற்றிகள் நேரான குழாய்களை மட்டுமே நம்பியிருக்கும் அமைப்புகளுடன் ஒப்பிடும்போது அதிக வெப்ப பரிமாற்ற குணகங்களை அடைய முடியும். ஆற்றல் திறன் மற்றும் வெப்பநிலை கட்டுப்பாடு ஆகியவை முக்கியமான தொழில்களுக்கு, வெப்ப பரிமாற்ற செயல்திறனில் சிறிய மேம்பாடுகள் கூட இயக்க செலவுகளில் அர்த்தமுள்ள குறைப்புகளாக மொழிபெயர்க்கலாம்.
அதிக வெப்ப பரிமாற்ற மேற்பரப்புடன் கூடிய சிறிய வடிவமைப்பு
U வளைக்கும் குழாய் கட்டமைப்பின் மிகவும் நடைமுறை நன்மைகளில் ஒன்று, வரையறுக்கப்பட்ட உபகரண இடங்களுக்குள் வெப்ப பரிமாற்ற பகுதியை அதிகப்படுத்தும் திறன் ஆகும். வெப்பப் பரிமாற்றிகள் பெரும்பாலும் நிறுவல் இடம், எடை வரம்புகள் அல்லது ஏற்கனவே உள்ள தொழில்துறை அமைப்புகளுக்குள் ஒருங்கிணைப்பு போன்ற உடல் கட்டுப்பாடுகளை எதிர்கொள்கின்றன. குழாய் தன்னைத்தானே இரட்டிப்பாக்குவதால், பொறியாளர்கள் அதே ஷெல் தொகுதிக்குள் நீண்ட குழாய் நீளத்தை வைக்கலாம். அதிக குழாய் நீளம் என்பது இரண்டு திரவங்களுக்கிடையில் வெப்ப பரிமாற்றத்திற்கு அதிக பரப்பளவு கிடைக்கும்.
இந்த வடிவமைப்பு அணுகுமுறை பல நன்மைகளை வழங்குகிறது:
● உபகரண அளவை அதிகரிக்காமல் அதிக வெப்ப பரிமாற்ற திறன்
● குறைக்கப்பட்ட நிறுவல் இடம், குறிப்பாக இடம் குறைவாக உள்ள தொழில்துறை ஆலைகளில் மதிப்புமிக்கது
● மேம்படுத்தப்பட்ட ஆற்றல் திறன், பெரிய மேற்பரப்பு பகுதிகள் வெப்ப பரிமாற்ற செயல்திறனை மேம்படுத்துவதால்
மின் உற்பத்தி நிலையங்கள் மற்றும் பெட்ரோ கெமிக்கல் வசதிகள் போன்ற துறைகளில் கச்சிதமான வெப்பப் பரிமாற்றி வடிவமைப்புகள் மிகவும் முக்கியமானவை, அங்கு சாதனங்களின் அடர்த்தி மற்றும் செயல்திறன் ஒட்டுமொத்த ஆலை செயல்திறனை வலுவாக பாதிக்கிறது.
வெப்ப விரிவாக்கம் இழப்பீடு மற்றும் கட்டமைப்பு நிலைத்தன்மை
தொழில்துறை வெப்பப் பரிமாற்றிகள் அடிக்கடி ஏற்ற இறக்கமான வெப்பநிலை நிலைகளின் கீழ் இயங்குகின்றன. குழாய்கள் மீண்டும் மீண்டும் வெப்பமூட்டும் மற்றும் குளிரூட்டும் சுழற்சிகளை அனுபவிக்கும் போது, அவை இயற்கையாகவே விரிவடைந்து சுருங்குகின்றன. குழாய் அமைப்பு மிகவும் கடினமானதாக இருந்தால், இந்த இயக்கங்கள் குழாய் தாள் அல்லது சுற்றியுள்ள கூறுகளை சேதப்படுத்தும் இயந்திர அழுத்தத்தை அறிமுகப்படுத்தலாம். U வளைக்கும் குழாயின் வளைந்த வடிவியல் இந்தப் பிரச்சனையைத் தணிக்க உதவுகிறது. குழாயை முழுமையாக நேராக இருக்க வற்புறுத்துவதற்குப் பதிலாக, வளைவு ஒரு நெகிழ்வான பிரிவாக செயல்படுகிறது, இது பரிமாண மாற்றங்களை உறிஞ்சிவிடும். உலோகம் விரிவடையும் போது, வளைந்த பகுதி அதன் வடிவத்தை சிறிது சரிசெய்யலாம், நிலையான குழாய் தாளில் இருந்து அழுத்தத்தை விடுவிக்கிறது. இந்த உள்ளமைக்கப்பட்ட நெகிழ்வுத்தன்மை ஒரு முக்கியமான பொறியியல் நன்மையை வழங்குகிறது. U-குழாய் தொகுப்புகளைப் பயன்படுத்தும் அமைப்புகளுக்கு பொதுவாக குறைவான விரிவாக்க மூட்டுகள் அல்லது கூடுதல் மெக்கானிக்கல் இழப்பீடுகள் தேவைப்படுகின்றன, ஒட்டுமொத்த உபகரண வடிவமைப்பை எளிதாக்குகிறது மற்றும் நீண்ட இயக்க சுழற்சிகளில் நம்பகத்தன்மையை மேம்படுத்துகிறது.
தொடர்ச்சியான குழாய் வடிவமைப்பு மூலம் கசிவு அபாயம் குறைக்கப்பட்டது
வெப்பப் பரிமாற்றி அமைப்புகளில், குறிப்பாக உயர் அழுத்த திரவங்கள் அல்லது அபாயகரமான இரசாயனங்களைக் கையாளும் போது, கசிவு தடுப்பு ஒரு முக்கிய கவலையாக உள்ளது. பாரம்பரிய குழாய் கூட்டங்கள் சில நேரங்களில் தேவையான குழாய் அமைப்பை உருவாக்க பற்றவைக்கப்பட்ட மூட்டுகள் அல்லது இணைப்பிகளை நம்பியிருக்கும். ஒவ்வொரு கூட்டும் தோல்வியின் சாத்தியமான புள்ளியை அறிமுகப்படுத்துகிறது. துல்லியமான U வளைக்கும் குழாய்கள் ஒரு தொடர்ச்சியான குழாயிலிருந்து தேவையான வடிவவியலை உருவாக்குவதன் மூலம் இந்த அபாயத்தைக் குறைக்கின்றன. இடைநிலை வெல்ட்ஸ் இல்லாமல், சாத்தியமான கசிவு புள்ளிகளின் எண்ணிக்கை கணிசமாகக் குறைக்கப்படுகிறது. மென்மையான உள் மேற்பரப்பு திரவத்தை தடையின்றி நகர்த்த அனுமதிக்கிறது, இது நிலையான ஓட்ட நிலைமைகளை ஆதரிக்கிறது. இந்த வடிவமைப்பு பண்பு செயல்பாட்டு பாதுகாப்பு மற்றும் பராமரிப்பு திறன் ஆகிய இரண்டையும் மேம்படுத்துகிறது. குறைவான மூட்டுகள் என்பது ஆய்வு அல்லது பழுது தேவைப்படும் குறைவான இடங்களைக் குறிக்கிறது, மேலும் ஒட்டுமொத்த அமைப்பு நீண்ட கால சோர்வு அல்லது அரிப்பு தொடர்பான தோல்விகளுக்கு மிகவும் எதிர்ப்புத் தெரிவிக்கிறது.
துல்லியமான U வளைக்கும் குழாய்களின் உற்பத்தி செயல்முறை மற்றும் தரக் கட்டுப்பாடு
வெப்பப் பரிமாற்றியில் U வளைக்கும் குழாயின் செயல்திறன் அதன் வடிவமைப்பில் மட்டுமல்ல, அதன் உற்பத்தி செயல்முறையின் துல்லியத்தையும் சார்ந்துள்ளது. சிறிய வடிவியல் விலகல்கள் கூட திரவ ஓட்டம், கட்டமைப்பு நம்பகத்தன்மை மற்றும் வெப்ப பரிமாற்ற திறன் ஆகியவற்றை பாதிக்கலாம். இந்த காரணத்திற்காக, நவீன குழாய் உற்பத்தியானது மேம்பட்ட வளைக்கும் தொழில்நுட்பத்தை கடுமையான தரக் கட்டுப்பாட்டு நடைமுறைகளுடன் ஒருங்கிணைத்து, ஒவ்வொரு குழாயும் தேவைப்படும் தொழில்துறை தரங்களை பூர்த்தி செய்வதை உறுதி செய்கிறது.
CNC குழாய் வளைக்கும் தொழில்நுட்பம்
சமகால உற்பத்தி வசதிகளில், துல்லியமான U வளைக்கும் குழாய்களை உருவாக்க கணினி எண் கட்டுப்பாடு (CNC) வளைக்கும் இயந்திரங்கள் பரவலாகப் பயன்படுத்தப்படுகின்றன. இந்த இயந்திரங்கள் வளைக்கும் கோணம், ஆரம் மற்றும் குழாய் பொருத்துதல் ஆகியவற்றை அதிக அளவு துல்லியத்துடன் கட்டுப்படுத்தும் திட்டமிடப்பட்ட அளவுருக்களுடன் செயல்படுகின்றன. CNC தொழில்நுட்பத்தைப் பயன்படுத்தி உற்பத்தியாளர்கள் பெரிய உற்பத்தித் தொகுதிகள் முழுவதும் நிலையான வடிவவியலுடன் குழாய்களை உற்பத்தி செய்ய அனுமதிக்கிறது. கணினி வளைக்கும் ஆரத்தை துல்லியமாக கணக்கிடுகிறது மற்றும் வளைக்கும் செயல்பாட்டின் போது கட்டுப்படுத்தப்பட்ட சக்தியைப் பயன்படுத்துகிறது. இது பரிமாண மாறுபாட்டைக் குறைக்கிறது மற்றும் ஒவ்வொரு குழாயும் வெப்பப் பரிமாற்றி மூட்டைக்குள் துல்லியமாக பொருந்துவதை உறுதி செய்கிறது. துல்லியமான வளைவு நேரடியாக வெப்ப செயல்திறனுக்கு பங்களிக்கிறது. வளைவு ஆரம் மற்றும் குழாய் சீரமைப்பு துல்லியமாக இருக்கும்போது, தேவையற்ற எதிர்ப்பு இல்லாமல் குழாய் பாதை வழியாக திரவம் சீராக பாய்கிறது. வளைக்கும் போது சிதைவைத் தவிர்ப்பது உள் மேற்பரப்பு ஒருமைப்பாட்டை பராமரிக்க உதவுகிறது, இது நிலையான ஓட்ட நிலைமைகள் மற்றும் திறமையான வெப்ப பரிமாற்றத்தை ஆதரிக்கிறது.
பரிமாண துல்லியத்திற்கான மாண்ட்ரல் வளைவு
குழாய் வளைக்கும் போது, குழாயின் அசல் வட்ட வடிவத்தை பராமரிப்பது அவசியம். சரியான ஆதரவு இல்லாமல், வளைக்கும் செயல்முறை தட்டையானது, சுருக்கம் அல்லது சீரற்ற சுவர் தடிமன் போன்ற சிதைவை ஏற்படுத்தும். இந்த சிக்கல்களைத் தடுக்க, உற்பத்தியாளர்கள் பெரும்பாலும் மாண்ட்ரல் வளைக்கும் தொழில்நுட்பத்தைப் பயன்படுத்துகின்றனர். ஒரு மாண்ட்ரல்-அடிப்படையில் குழாயின் உள்ளே செருகப்பட்ட ஒரு துணை கருவி-வளைக்கும் சக்தி பயன்படுத்தப்படும் போது குழாய் சுவரை வலுப்படுத்துகிறது. இந்த உள் ஆதரவு குழாய் வளைவு முழுவதும் அதன் வட்ட குறுக்குவெட்டைத் தக்கவைக்க உதவுகிறது.
Mandrel-உதவி வளைத்தல் பல தொழில்நுட்ப நன்மைகளை வழங்குகிறது:
● சீரான திரவ ஓட்டத்திற்கு உள் விட்டத்தை பாதுகாக்கிறது
● வெளிப்புற வளைவு ஆரத்தில் சுவர் மெலிவதைத் தடுக்கிறது
● அசுத்தங்களை சிக்க வைக்கக்கூடிய உள் சுருக்கங்களைத் தவிர்க்கிறது
உயர் அழுத்த வெப்பப் பரிமாற்றி அமைப்புகளில் சீரான சுவர் தடிமன் பராமரிப்பது மிகவும் முக்கியமானது. சிறிய கட்டமைப்பு முறைகேடுகள் கூட நீண்ட கால நிலைத்தன்மையை சமரசம் செய்யலாம் அல்லது உள் அழுத்தத்திற்கு எதிர்ப்பைக் குறைக்கலாம்.
வெப்ப சிகிச்சை மற்றும் மன அழுத்த நிவாரணம்
வளைக்கும் செயல்முறை குழாய் பொருளில் இயந்திர அழுத்தத்தை அறிமுகப்படுத்துகிறது. இந்த அழுத்தங்கள் உலோக கட்டமைப்பிற்குள் இருந்தால், அவை காலப்போக்கில் சிதைவு, சோர்வு அல்லது அரிப்புக்கு வழிவகுக்கும்-குறிப்பாக அதிக வெப்பநிலை சூழலில். பொருள் நிலைப்படுத்த, பிந்தைய வளைக்கும் வெப்ப சிகிச்சை பொதுவாக பயன்படுத்தப்படுகிறது. குழாய் பொருள் மற்றும் பயன்பாட்டுத் தேவைகளைப் பொறுத்து, உற்பத்தியாளர்கள் தீர்வு அனீலிங் அல்லது மன அழுத்த நிவாரண அனீலிங் போன்ற செயல்முறைகளைப் பயன்படுத்தலாம். இந்த சிகிச்சைகள் உலோகத்தின் நுண் கட்டமைப்பை இன்னும் நிலையான நிலைக்குத் திரும்ப அனுமதிக்கின்றன. இதன் விளைவாக, குழாய் அழுத்த அரிப்பு விரிசல் மற்றும் மேம்பட்ட இயந்திர நிலைத்தன்மைக்கு மேம்பட்ட எதிர்ப்பைப் பெறுகிறது. ஆக்கிரமிப்பு தொழில்துறை சூழலில் செயல்படும் துருப்பிடிக்காத எஃகு மற்றும் உயர்-அலாய் குழாய்களுக்கு வெப்ப சிகிச்சை மிகவும் முக்கியமானது.
ஆய்வு மற்றும் ஹைட்ரோஸ்டேடிக் சோதனை
தொழில்துறை நிறுவலுக்கு U வளைக்கும் குழாய்கள் வழங்கப்படுவதற்கு முன், அவை கட்டமைப்பு ஒருமைப்பாடு மற்றும் பரிமாண துல்லியத்தை சரிபார்க்க வடிவமைக்கப்பட்ட தொடர்ச்சியான ஆய்வு நடைமுறைகளுக்கு உட்படுகின்றன.
தரக் கட்டுப்பாடு பொதுவாக அடங்கும்:
● வளைக்கும் ஆரம் மற்றும் குழாய் நீளத்தை உறுதிப்படுத்த பரிமாண அளவீடு
● மேற்பரப்பு குறைபாடுகளைக் கண்டறிய வளைவு பகுதியின் காட்சி ஆய்வு
● குப்பைகளை அகற்றுவதற்காக சுத்தம் செய்தல் மற்றும் உட்புற காற்று வீசுதல்
மிக முக்கியமான சோதனைகளில் ஒன்று ஹைட்ரோஸ்டேடிக் அழுத்தம் சோதனை. இந்த நடைமுறையின் போது, குழாய் தண்ணீரில் நிரப்பப்பட்டு கட்டுப்படுத்தப்பட்ட அழுத்த நிலைக்கு உட்பட்டது. கசிவு அல்லது கட்டமைப்பு தோல்வி இல்லாமல் இயக்க அழுத்தங்களை குழாய் தாங்கும் என்பதை இந்த சோதனை உறுதி செய்கிறது. இறுதிப் பாதுகாப்பு, உள் சுத்தம் மற்றும் பேக்கேஜிங் தயாரித்தல் போன்ற கூடுதல் படிகள் போக்குவரத்து மற்றும் சேமிப்பகத்தின் போது தயாரிப்பு தரத்தை பராமரிக்க கப்பலுக்கு முன் அடிக்கடி செய்யப்படுகின்றன.
U வளைக்கும் குழாய்களின் பொருட்கள் மற்றும் தொழில்துறை பயன்பாடுகள்
நம்பகமான வெப்ப பரிமாற்ற செயல்திறனை உறுதி செய்வதற்கு U வளைக்கும் குழாய்க்கு பொருத்தமான பொருளைத் தேர்ந்தெடுப்பது அவசியம். வெவ்வேறு தொழில்துறை சூழல்கள் வெப்பப் பரிமாற்றி குழாய்களை வெப்பநிலை, அழுத்தம், அரிப்பு மற்றும் இயந்திர அழுத்தத்தின் மாறுபட்ட கலவைகளுக்கு வெளிப்படுத்துகின்றன. இதன் விளைவாக, பொருள் தேர்வு வெப்ப செயல்திறன் தேவைகள் மற்றும் நீண்ட கால நிலைத்தன்மை ஆகிய இரண்டையும் இணைக்க வேண்டும்.
U வளைக்கும் குழாய்களில் பயன்படுத்தப்படும் பொதுவான பொருட்கள்
U வளைக்கும் குழாய்களைத் தயாரிக்க பல்வேறு உலோகங்கள் மற்றும் உலோகக் கலவைகள் பயன்படுத்தப்படுகின்றன, ஒவ்வொன்றும் பயன்பாட்டு சூழலைப் பொறுத்து குறிப்பிட்ட நன்மைகளை வழங்குகின்றன.
பொருள் |
முக்கிய பண்புகள் |
வழக்கமான பயன்பாடுகள் |
செம்பு |
சிறந்த வெப்ப கடத்துத்திறன் மற்றும் அதிக நீர்த்துப்போகும் தன்மை |
HVAC அமைப்புகள், குளிர்பதன உபகரணங்கள் |
துருப்பிடிக்காத எஃகு (304/316) |
வலுவான அரிப்பு எதிர்ப்பு மற்றும் நல்ல உயர் வெப்பநிலை வலிமை |
இரசாயன செயலாக்கம், உணவு உற்பத்தி |
டைட்டானியம் |
கடல் நீர் மற்றும் குளோரைடு அரிப்புக்கு விதிவிலக்கான எதிர்ப்பு |
கடல் வெப்பப் பரிமாற்றிகள், உப்புநீக்கும் ஆலைகள் |
நிக்கல் உலோகக்கலவைகள் |
தீவிர வெப்பநிலையில் அதிக ஆக்ஸிஜனேற்ற எதிர்ப்பு மற்றும் நிலைத்தன்மை |
பெட்ரோ கெமிக்கல் மற்றும் உயர் வெப்பநிலை உலைகள் |
வெப்ப கடத்துத்திறன் முதன்மையான கவலையாக இருக்கும் இடங்களில் செப்பு குழாய்கள் பெரும்பாலும் விரும்பப்படுகின்றன, அதே சமயம் துருப்பிடிக்காத எஃகு மற்றும் நிக்கல் கலவைகள் வேதியியல் ரீதியாக ஆக்கிரமிப்பு சூழல்களில் சிறந்த நீடித்துழைப்பை வழங்குகின்றன. டைட்டானியம் கடல் அமைப்புகளில் குறிப்பாக மதிப்புமிக்கது, அங்கு உப்பு நீர் அரிப்பு வழக்கமான பொருட்களை விரைவாக சிதைக்கும்.
முக்கிய தொழில்துறை பயன்பாடுகள்
அவற்றின் கட்டமைப்பு நெகிழ்வுத்தன்மை மற்றும் வெப்ப பரிமாற்ற திறன் காரணமாக, U வளைக்கும் குழாய்கள் பல பெரிய அளவிலான வெப்ப அமைப்புகளில் பயன்படுத்தப்படுகின்றன. செயல்முறை திரவங்களிலிருந்து ஆற்றலை வெப்பமாக்க, குளிர்விக்க அல்லது மீட்டெடுக்க வடிவமைக்கப்பட்ட உபகரணங்களில் இந்த குழாய்கள் முக்கிய பங்கு வகிக்கின்றன.
மிகவும் பொதுவான பயன்பாட்டுப் பகுதிகளில் சில:
● மின் உற்பத்தி அமைப்புகள், மின்தேக்கிகள் மற்றும் ஃபீட்வாட்டர் ஹீட்டர்களில் U-குழாய் வெப்பப் பரிமாற்றிகள் பயன்படுத்தப்படுகின்றன.
● எண்ணெய் மற்றும் எரிவாயு சுத்திகரிப்பு வசதிகள், இரசாயன செயலாக்கத்தின் போது வெப்பநிலை கட்டுப்பாட்டுக்கு நீடித்த வெப்பப் பரிமாற்றிகள் தேவை
● HVAC மற்றும் குளிர்பதன அமைப்புகள், திறமையான வெப்ப பரிமாற்றம் குளிர்ச்சி மற்றும் காலநிலை கட்டுப்பாட்டு செயல்பாடுகளை ஆதரிக்கிறது
● உணவு மற்றும் மருந்து தயாரிப்பு, அங்கு சுகாதார வெப்பப் பரிமாற்றிகள் செயலாக்கத்தின் போது துல்லியமான வெப்பநிலை நிலைகளை பராமரிக்க உதவுகின்றன.
இந்த சூழல்களில், நம்பகத்தன்மை மற்றும் செயல்திறன் ஆகியவை முக்கியமானவை, துல்லியமான U வளைக்கும் குழாய்களை உபகரணங்களின் இன்றியமையாத அங்கமாக மாற்றுகிறது.
U வளைக்கும் குழாயைத் தேர்ந்தெடுக்கும்போது வடிவமைப்பு காரணிகள்
சரியான U வளைக்கும் குழாயைத் தேர்ந்தெடுப்பது பல பொறியியல் அளவுருக்களை மதிப்பிடுவதை உள்ளடக்கியது. ஒவ்வொரு காரணியும் வெப்பப் பரிமாற்றிக்குள் குழாய் எவ்வாறு செயல்படும் என்பதைப் பாதிக்கிறது.
முக்கிய பரிசீலனைகள் பொதுவாக அடங்கும்:
● குழாய் விட்டம் மற்றும் சுவர் தடிமன், இது அழுத்தம் சகிப்புத்தன்மை மற்றும் வெப்ப பரிமாற்ற திறனை பாதிக்கிறது
● வளைக்கும் ஆரம் மற்றும் நேராக கால் நீளம், பரிமாற்றி வடிவமைப்பு இணக்கத்தன்மை உறுதி
● இயக்க வெப்பநிலை மற்றும் அழுத்தம், இது பொருள் வலிமை தேவைகளை தீர்மானிக்கிறது
● திரவ பண்புகள், அரிக்கும் தன்மை மற்றும் கறைபடிதல் போக்குகள் உட்பட
இந்த அளவுருக்களை கவனமாக மதிப்பீடு செய்வது, வெப்பப் பரிமாற்றி அமைப்பினுள் செயல்திறன், ஆயுள் மற்றும் செயல்பாட்டு பாதுகாப்பை சமநிலைப்படுத்தும் குழாய் கட்டமைப்புகளைத் தேர்ந்தெடுக்க பொறியியலாளர்களை அனுமதிக்கிறது.
முடிவுரை
துல்லியமான கொதிகலன் குழாய் தீர்வுகள் வெப்ப பரிமாற்ற செயல்திறனை மேம்படுத்துகின்றன மற்றும் உயர் அழுத்த அமைப்புகளில் பாதுகாப்பான செயல்பாட்டை ஆதரிக்கின்றன. மேம்பட்ட உற்பத்தி முறைகள் ஆயுள், நிலையான திரவ ஓட்டம் மற்றும் வெப்ப அழுத்தத்திற்கு எதிர்ப்பை உறுதி செய்கின்றன. Suzhou Baoxin துல்லிய மெக்கானிக்கல் கோ., லிமிடெட். அதிக செயல்திறன் கொண்ட துருப்பிடிக்காத எஃகு கொதிகலன் குழாய்களை நம்பகத்தன்மை, ஆற்றல் திறன் மற்றும் தேவைப்படும் தொழில்துறை சூழல்களில் நீண்ட சேவை வாழ்க்கைக்காக வடிவமைக்கப்பட்டுள்ளது.
அடிக்கடி கேட்கப்படும் கேள்விகள்
கே: வெப்பப் பரிமாற்றிகளில் U வளைக்கும் குழாய் எதற்காகப் பயன்படுத்தப்படுகிறது?
A: AU வளைக்கும் குழாய், ஷெல் மற்றும் குழாய் வெப்பப் பரிமாற்றிகளில் திரவத்தைத் திசைதிருப்ப அனுமதிக்கிறது, இடத் தேவைகளைக் குறைக்கும் போது வெப்பப் பரிமாற்றப் பகுதியை அதிகரிக்கிறது.
கே: U வளைக்கும் குழாய் வெப்ப பரிமாற்ற செயல்திறனை எவ்வாறு மேம்படுத்துகிறது?
A: U வளைக்கும் குழாயின் வளைந்த வடிவியல் கொந்தளிப்பு மற்றும் இரண்டாம் நிலை ஓட்டத்தை ஊக்குவிக்கிறது, இது திரவங்களுக்கு இடையே வெப்ப பரிமாற்றத்தை மேம்படுத்துகிறது.
கே: U வளைக்கும் குழாய் தயாரிக்கும் போது துல்லியம் ஏன் முக்கியம்?
A: துல்லியமானது U வளைக்கும் குழாய் சீரான விட்டம் மற்றும் சுவர் தடிமன் பராமரிக்கிறது, ஓட்டம் கட்டுப்பாடு மற்றும் கட்டமைப்பு பலவீனம் தடுக்கிறது.
கே: U வளைக்கும் குழாய் பயன்பாடுகளுக்கு பொதுவாக என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?
A: AU வளைக்கும் குழாய் பெரும்பாலும் வெப்பநிலை, அரிப்பு மற்றும் அழுத்தம் தேவைகளைப் பொறுத்து துருப்பிடிக்காத எஃகு, தாமிரம், டைட்டானியம் அல்லது நிக்கல் உலோகக் கலவைகளிலிருந்து தயாரிக்கப்படுகிறது.
