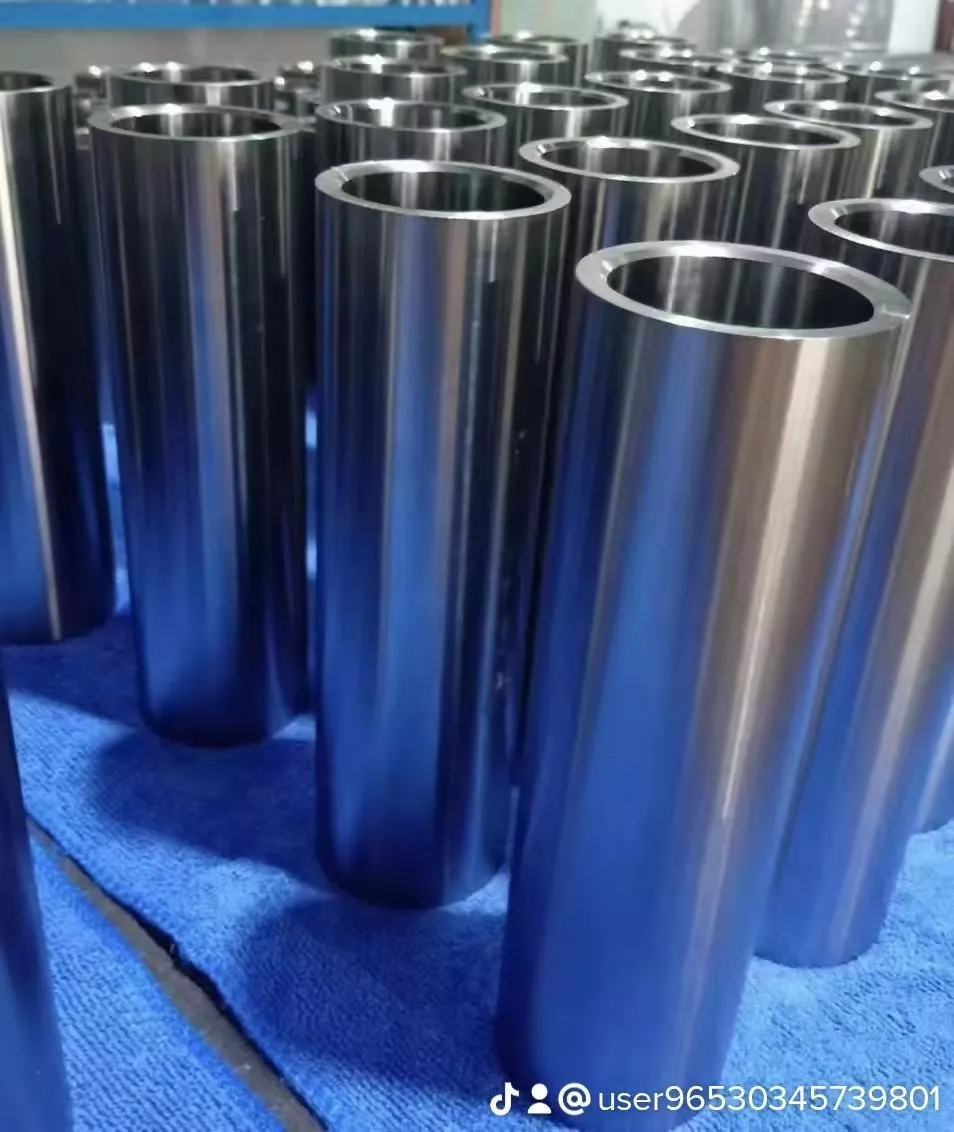

Moderne Body-in-White (BIW)-argitektuur maak sterk staat op versteekte strukturele komponente om passasiers te beskerm en werkverrigting te optimaliseer. Binne hierdie ingewikkelde ekosisteem is die Car Ante Fender Tube speel 'n merkwaardige kritieke rol. Motoringenieurs ondervind 'n konstante, onvergewensgesinde spanning tydens die ontwerpfase. U moet voertuiggewig aggressief verminder. Jy moet terselfdertyd aan streng frontale botsing voldoeningstandaarde voldoen. Jy moet ook vervaardigingskoste onder beheer hou.
Hierdie gids verskaf 'n praktiese, tegniese evalueringsraamwerk om hierdie mededingende eise te navigeer. Ons ondersoek hoe om hierdie buise behoorlik te kies, te spesifiseer en in produksieskaal motorplatforms te integreer. Jy sal die meganiese voordele van spesifieke staalgrade leer. Jy sal ook ontdek hoe moderne hegtegnieke uitdagings vir samestelling van gemengde materiaal oplos. Deur hierdie ingenieursbeginsels te bemeester, kan jou span optimale strukturele integriteit bereik sonder om aërodinamiese spoelheid of samestellingdoeltreffendheid in te boet.
Sleutel wegneemetes
Die primêre funksie van die ante fender buis is om strukturele integriteit te oorbrug met energie verspreiding tydens 100% of 40% offset frontale botsings.
Die spesifikasie van ASTM A519 Car Ante Fender Tubes bied 'n betroubare basislyn vir naatlose meganiese sterkte, maar vereis presiese toleransiebestuur.
Optimale integrasie maak grootliks staat op gevorderde verbindingstegnieke (bv. sweisbinding) om NVH (geraas, vibrasie en hardheid) te versag en galvaniese korrosie in onderstel van gemengde materiaal te voorkom.
Verkoperkeuse moet prioritiseer dimensionele akkuraatheid (gaping en spoelheid beheer) en voor-samestelling oppervlak behandelings wat in staat is om OEM e-jas uithardingsprosesse te oorleef.
Strukturele funksie: waarom die Ante Fender-buis van kritieke belang is in BIW-ontwerp
Motoronderstelontwerp vereis komponente om verskeie funksies gelyktydig uit te voer. Ons definieer die ante fender-buis as 'n belangrike vragdraende brug binne die voertuig se eenliggaam- of ruimteraamkonstruksie. Dit sit presies waar die voorkant by die passasierskajuit aansluit. Hierdie plasing dikteer sy primêre verantwoordelikheid: absorbeer en bestuur geweldige kragte.
Frontale botsingsregulasies het 'n groot invloed op die ontwerp van hierdie buis. Tydens 'n 100% of 40% offset rigiede versperring impak, kinetiese energie bedreig die passasierskompartement. Die buis dien as 'n primêre energieverspreider. Dit absorbeer aanvanklike impakkragte deur beheerde vervorming. Dit herlei dan die oorblywende kinetiese energie na buite en afwaarts. Hierdie vragpadbestuur hou die passasierskajuit ongeskonde. Dit verhoed dat enjinblok indringing in die brandmuur.
Behalwe vir katastrofiese impakte, bestuur die buis dinamiese vragte elke keer as die voertuig beweeg. Hoë statiese torsiestyfheid is ononderhandelbaar. Die optimering van hierdie rigiditeit beïnvloed voertuig NVH (geraas, vibrasie en hardheid) direk. ’n Stywe buis skuif resonante vibrasiefrekwensies weg van enjin- en padinsette. Dit voorkom strukturele fladder by snelwegspoed. Uiteindelik lewer dit 'n baie gladder ritgehalte vir die verbruiker.
Die buis dien ook as 'n fundamentele monteer-argitektuur. ’n Voertuig se buitepanele vereis stewige ankers. Jy kan verwag dat die ante fender-buis verskeie kritieke nodusse sal ondersteun:
A-pilaarankers: Stabilisering van die oorgang tussen die voorste druksone en die daklyn.
Drupmonterings: Voorsien 'n veilige kanaalraamwerk vir waterbestuurstelsels.
Baffle Elements: Anker spatskerms en akoestiese dempers binne die wielput.
Materiaalbeoordeling: Spesifikasie van ASTM A519 Car Ante Fender Tubes
Materiaalkeuse definieer die sukses of mislukking van strukturele buise. Ingenieurs weeg tipies koolstof- en legeringsmeganiese staal teen opkomende liggewig-alternatiewe. Geëxtrudeerde aluminium bied uitstekende gewigsbesparings. Koolstofveselsamestellings bied ongelooflike sterkte. Staal bly egter die oorheersende keuse vir hoëlading, middelmarktoepassings.
Ons sien 'n massiewe industrie voorkeur vir die ASTM A519 Car Ante Fender Tube . Hierdie standaard spesifiseer naatlose koolstof- en legeringstaal meganiese buise. Naatlose konstruksie bied 'n deurslaggewende voordeel. Dit skakel die sweisnaat heeltemal uit. Sweisnate skep dikwels swak punte wat onder ernstige impak vatbaar is vir skeuring. Standaardisering op ASTM A519 waarborg voorspelbare opbrengssterkte. Dit verseker uitstekende energie-absorpsie tydens ongelukgebeure.
Ingenieurs staar onmiddellike kompromis tussen treksterkte en vormbaarheid in die gesig. Jy wil hoë treksterkte hê om impakte te oorleef. Jy benodig ook hoë vormbaarheid vir komplekse vervaardigingstappe. Doornbuiging en hidrovorming vereis metale wat rek sonder om te skeur. Die keuse van 'n laer koolstofgraad binne die A519-standaard kan buigtoleransies verbeter. Omgekeerd verhoog 'n hoër legeringsgraad styfheid, maar vereis meer robuuste buigtoerusting.
Ons moet 'n deursigtige aanname in moderne voertuigontwerp erken. Ultra-hoësterkte staal (UHSS) bied beslis uitstekende gewigdoeltreffendheid. Dit bemoei egter gereedskap en blaas grondstofbegrotings op. Standaard legeringsbuise, korrek gespesifiseer, lewer 'n baie beter koste-tot-prestasie-verhouding vir die meeste middelmark OEM-platforms. Dit lewer die nodige botsbaarheid sonder om gespesialiseerde, lae-volume vervaardigingslyne te vereis.
Meetkunde en profilering: Pas buisvorm by ruimtelike beperkings
'n Buis se deursnee-geometrie bepaal sy werkverrigting. Ons evalueer hierdie kenmerke op grond van spesifieke uitkomste. Die vorm beïnvloed aërodinamiese spoelheid direk. Dit bepaal ook strukturele veerkragtigheid oor verskillende vrag-asse. ’n Eenvoudige ronde buis is nie altyd die beste oplossing nie.
Verpakkingsbeperkings in die moderne wielput is ongelooflik streng. Opruimingswerklikhede dikteer streng dimensionele beheer. Jy moet verpligte wielboogvryhoogtes handhaaf om veerweg en stuurartikulasie te akkommodeer. Terselfdertyd moet die buis presiese paneelgapingbelyning ondersteun. Selfs 'n twee-millimeter-afwyking in buisgeometrie kan die buitenste fender verkeerd in lyn bring. Hierdie wanbelyning verhoog windgeraas en beskadig estetiese kwaliteit.
Profielkeuse vereis dat die buisvorm by die fisiese omgewing pas. Hieronder is 'n vergelykende grafiek wat algemene profiele uiteensit wat in ante fender toepassings gebruik word:
Buis profiel |
Primêre kenmerk |
Ideale toepassingscenario |
DOM ronde buis |
Hoë dimensionele akkuraatheid en eenvormige wanddikte. |
Algemene strukturele oorbrugging waar multi-rigting wringsterkte vereis word. |
Plat-sydig ovaal / D-vormig |
Maksimeer sterkte-tot-gewig-verhouding in 'n spesifieke rigting-as. |
Uiters stywe verpakkingsomgewings wat hoë laterale styfheid vereis. |
Hidrovormde vorms |
Gelokaliseerde muurverdikking sonder algehele gewigsboetes. |
Komplekse monteersones met hoë spanningskonsentrasiepunte. |
Hidrovorming staan uit vir komplekse geometrieë. Dit gebruik hoëdruk hidrouliese vloeistof om die buis in 'n matrys uit te brei. Dit laat jou toe om 'n buis van 'n ronde profiel aan die basis na 'n ovaalprofiel naby die A-pilaar oor te skakel. Jy sit krag presies waar dit hoort. Jy verwyder oortollige massa oral anders.
Implementeringsrisiko's: samestelling, aansluiting en ongelyksoortige materiaal
Die spesifikasie van die regte buis los net die helfte van die ingenieursprobleem op. Implementeringswerklikhede stel groot vervaardigingsknelnekke in. Moderne voertuigliggame gebruik dikwels multi-materiaal argitekture. Jy moet dikwels robuuste staalbuise by aluminium skoktorings of saamgestelde skottels verbind.
Die bestuur van galvaniese korrosie word 'n uiterste bekommernis. Wanneer staal en aluminium raak in die teenwoordigheid van 'n elektroliet, roes die aluminium vinnig. Jy moet staal ante fender buise van aluminium strukturele nodusse isoleer. Ons bereik hierdie isolasie met behulp van gevorderde strukturele gom. Hierdie kleefmiddels dien as 'n fisiese diëlektriese versperring, wat die elektrochemiese reaksie heeltemal stop.
Sweisbinding verteenwoordig die goue standaard vir integrasie. Hierdie tegniek kombineer tradisionele puntsweiswerk met botsgeharde epoksie-kleefmiddels. Kolsweiswerk alleen skep gelokaliseerde hitte-geaffekteerde sones. Hierdie sones ly aan gekonsentreerde stres. Sweisbinding versprei hierdie gewrigspanning oor die hele kleefoppervlak. Dit verhoog strukturele moegheidslewe eksponensieel in vergelyking met kaal sweiswerk. Dit skep ook 'n stywer seël teen vogindringing.
Prosesversoenbaarheid bepaal watter gom jy werklik op die monteerlyn kan gebruik. Alle toegepaste seëlmiddels en strukturele epoksieë staar 'n wrede toets voor. Hulle moet die OEM e-jas bakproses oorleef. Tipiese e-coat oonde bak komponente by 180°C vir ten minste 30 minute. Kleefmiddels moet tydens hierdie fase korrek uithard. Hulle moet nie afbreek, brand of ly aan uitspoeling nie. U moet hierdie integrasiestappe volg om sukses te verseker:
Wend botsgeharde strukturele gom aan die bypassende flense.
Klem die verskillende materiale vas met outomatiese toebehore.
Voer puntsweislasse deur die ongeharde kleeflaag uit om die geometrie te verseker.
Verwerk die BIW deur die e-coat-bad en hoë-temperatuur-uithardingsoond.
Langtermyn Duursaamheid: Versag moegheid en holroes
Die wielput verteenwoordig een van die moeilikste omgewings op 'n voertuig. Hol strukturele komponente wat hier geleë is, staar geweldige omgewingskwesbaarhede in die gesig. Hulle verduur konstante bombardement van hoë-vog sproei, padsoute, en puin impak. Sonder streng risikoversagting sal strukturele moegheid en holtroes botswaardigheid mettertyd in gevaar stel.
Anti-roes protokolle moet op fabrieksvlak gebeur. Oppervlakbedekkings alleen kan nie die binnekant van 'n hol buis beskerm nie. Jy moet geoutomatiseerde interne holte wasinspuitings evalueer en implementeer. Sodra die voertuig deur die verfwinkel gaan, gaan outomatiese sondes die buis binne. Hulle atomiseer roeswerende was, bedek die binnemure deeglik. Dit voorkom interne oksidasie wat deur kondensasie veroorsaak word.
Dreineringsontwerp speel 'n ewe belangrike rol. Water sal onvermydelik sy weg in strukturele holtes vind. Kapillêre aksie trek vog deur klein nate. Jy moet behoorlike dreineringsroetes binne die buis self ontwerp. Deur presiese huilgate by die laagste gravitasiepunte te stamp, voorkom vogophoping. Dreineringsgate moet tydens finale montering met versadigde spuittegnieke gepaard gaan. As water inkom, moet dit onmiddellik uitgaan sonder om padsoute binne die metaalstruktuur vas te vang.
Kortlyslogika: Verkrygingskriteria vir Ante Fender Tubing
Die motor se ante fender buis is 'n hoogs gemanipuleerde veiligheidskomponent. Verkrygingspanne kan dit nie as 'n generiese kommoditeit hanteer nie. Jy benodig 'n duidelike verskaffer-evaluasieraamwerk om betroubare komponente te verkry. Motoringenieurs en voorsieningskettingleiers moet spesifieke kriteria gebruik om potensiële vervaardigingsvennote te ondersoek.
Gehalteversekeringsprosesse dikteer die betroubaarheid van die finale produk. Soek verskaffers wat presisie lasersny gebruik. Lasersny verseker braamvrye punte, krities vir outomatiese sweisbelyning. Verder vereis outomatiese mandrel buig vermoëns. Doornbuiging plaas 'n soliede gereedskap binne die buis tydens die buiging. Dit voorkom plooie in die binne-radius en dunner van die buite-radius. Plooie skep stresverstekers wat onvoorspelbaar misluk tydens 'n ongeluk.
Materiële naspeurbaarheid is 'n ononderhandelbare vereiste. Vra gesertifiseerde meultoetsverslae (MTR'e) vir elke bondel staal. Hierdie dokumente bevestig absolute voldoening aan ASTM A519-standaarde. Hulle bevestig die presiese chemiese samestelling en meganiese opbrengssterkte van die grondstof.
Ten slotte, prioritiseer waardetoevoegingsdienste. Verskaffers wat end-tot-end verwerking aanbied, verminder die wrywing in die verskaffingsketting drasties. Jy wil 'n verkoper hê wat in staat is om grondstofverkryging, buiging en oppervlakbehandelings vooraf te monteer. Noodsaaklike waardetoevoegingsdienste sluit in sandblaas, galvanisering en outomatiese poeierbedekking. ’n Enkelbronverskaffer skakel verskepingsknelnekke tussen sekondêre verwerkers uit. Dit konsolideer ook gehaltebeheer-aanspreeklikheid.
Gevolgtrekking
Herken die ante fender-buis as 'n hoogs gemanipuleerde veiligheids- en strukturele komponent, nie net 'n eenvoudige hakie nie.
Integreer buisspesifikasies, insluitend profielvorm en materiaalgraad, uiters vroeg in die CAD/CAE eindige element analise fase.
Standaardiseer op materiale soos ASTM A519 om voorspelbare energie-absorpsie te verseker en sweisnaatfoute tydens verskuiwende botsings uit te skakel.
Belyn jou hegmetodes (soos sweisbinding) met algehele botswaardigheid en korrosievoorkomingsdoelwitte van gemengde materiaal.
Oudit verskaffers streng vir presisievervaardigingsvermoëns, en vereis deurnbuiging en volledige materiaalnaspeurbaarheid.
Gereelde vrae
V: Wat maak ASTM A519 die standaard vir motorvoorskermbuise?
A: ASTM A519 spesifiseer naatlose koolstof- en legeringsmeganiese buise. Die naatlose konstruksie skakel sweisnate uit, wat 'n eenvormige korrelstruktuur verskaf. Hierdie eenvormigheid is ideaal vir strukturele lasdraende komponente. Dit verseker voorspelbare opbrengssterkte en voorkom katastrofiese skeuring tydens ernstige frontale botsings.
V: Hoe beïnvloed die ante fender buis voertuig NVH?
A: Die buis dien as 'n kritieke versterkingsbrug, wat die hele voorkantstruktuur styf maak. Deur statiese torsiestyfheid te verhoog, skuif dit resonante frekwensies weg van algemene enjin- of padinsette. Dit voorkom strukturele gefladder en verminder die geraas en vibrasie wat na die passasierskajuit oorgedra word, aansienlik.
V: Kan ante fender buise hidrogevorm word?
A: Ja. Hidrovorming is hoogs effektief vir hierdie komponente. Dit gebruik hoëdrukvloeistof om die buis in 'n komplekse matrys uit te brei. Hierdie proses laat ingenieurs toe om verskillende deursnee langs 'n enkele buis te skep. Jy kan gelokaliseerde wanddikte optimeer, en plaas sterkte presies waar nodig sonder om algehele gewig by te voeg.
V: Wat is die algemene toleransies wat nodig is vir die vervaardiging van ante fender buis?
A: OEM's eis ongelooflike streng toleransies om buitenste paneelgaping en spoelheid te handhaaf. Afwykings oorskry selde 1 tot 2 millimeter. Om dit te bereik, vereis presisie lasersny vir presiese lengtes en nul-rimpel CNC-doornbuiging om strukturele integriteit en perfekte belyning tydens robotsamestelling te verseker.
