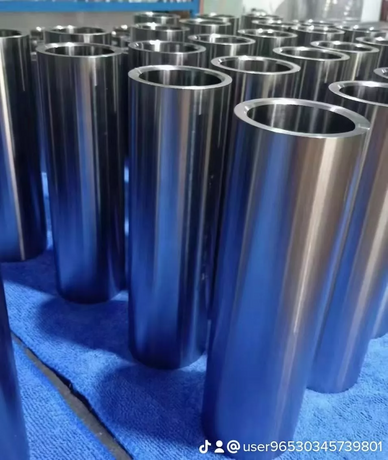

Kaasaegne Body-in-White (BIW) arhitektuur tugineb reisijate kaitsmiseks ja jõudluse optimeerimiseks suuresti peidetud konstruktsioonikomponentidele. Selles keerulises ökosüsteemis on Auto Ante Fender Tube mängib märkimisväärselt olulist rolli. Autoinsenerid seisavad projekteerimisetapis silmitsi pideva, andestamatu pingega. Peate agressiivselt vähendama sõiduki kaalu. Peate samal ajal järgima rangeid eesmise kokkupõrke vastavusstandardeid. Samuti peate tootmiskulud kontrolli all hoidma.
See juhend pakub praktilist tehnilist hindamisraamistikku nende konkureerivate nõudmiste jaoks. Uurime, kuidas neid torusid õigesti valida, täpsustada ja tootmismastaabis autoplatvormidesse integreerida. Õpid konkreetsete teraseklasside mehaanilisi eeliseid. Samuti saate teada, kuidas kaasaegsed liitmistehnikad lahendavad segamaterjalide kokkupaneku väljakutseid. Neid tehnilisi põhimõtteid valdades saab teie meeskond saavutada optimaalse konstruktsiooni terviklikkuse, ohverdamata aerodünaamilist loputust või kokkupaneku efektiivsust.
Võtmed kaasavõtmiseks
Poritiiba eesmise toru esmane ülesanne on 100% või 40% nihkega laupkokkupõrgete ajal sildada konstruktsiooni terviklikkust energia hajutamisega.
ASTM A519 auto ante poritiibade torude määramine annab usaldusväärse baasjoone sujuvaks mehaaniliseks tugevuseks, kuid nõuab täpset tolerantsi juhtimist.
Optimaalne integreerimine sõltub suuresti täiustatud ühendamistehnikatest (nt keevisliide), et leevendada NVH-d (müra, vibratsioon ja karedus) ja vältida galvaanilist korrosiooni segamaterjalist šassiis.
Müüja valikul tuleb esikohale seada mõõtmete täpsus (vahe ja loputuse kontroll) ja montaažieelsed pinnatöötlused, mis suudavad ellu jääda originaalseadmete tootja e-coat kõvenemisprotsessides.
Struktuurne funktsioon: miks Ante Fenderi toru on BIW disainis kriitilise tähtsusega
Autode šassii disain eeldab, et komponendid täidavad samaaegselt mitut funktsiooni. Me määratleme eesmise poritiiba toru olulise kandesildana sõiduki kere- või ruumiraami konstruktsioonis. See asub täpselt kohas, kus esiots ühendub sõitjakabiiniga. See paigutus määrab tema esmase vastutuse: tohutute jõudude neelamine ja juhtimine.
Esiavarii eeskirjad mõjutavad tugevalt selle toru konstruktsiooni. 100% või 40% nihkega jäiga barjääri kokkupõrke ajal ohustab kineetiline energia sõitjateruumi. Toru toimib primaarenergia dispetšerina. See neelab algsed löögijõud kontrollitud deformatsiooni kaudu. Seejärel suunab see ülejäänud kineetilise energia väljapoole ja alla. Selline koormatee juhtimine hoiab reisijate salongi puutumatuna. See hoiab ära mootoriploki tungimise tulemüüri.
Peale katastroofiliste kokkupõrgete juhib toru dünaamilisi koormusi iga kord, kui sõiduk liigub. Kõrge staatiline väändejäikus on vaieldamatu. Selle jäikuse optimeerimine mõjutab otseselt sõiduki NVH-d (müra, vibratsioon ja karedus). Jäik toru nihutab resonantsvibratsiooni sagedused mootori ja tee sisenditest eemale. See hoiab ära struktuurse laperduse maanteekiirusel. Lõppkokkuvõttes tagab see tarbijale palju sujuvama sõidukvaliteedi.
Toru toimib ka põhilise paigaldusarhitektuurina. Sõiduki välispaneelid nõuavad jäikaid ankruid. Võite eeldada, et eesmine poritiiba toru toetab mitut kriitilist sõlme:
A-samba ankrud: stabiliseerivad üleminekut eesmise muljumisala ja katusejoone vahel.
Tilgakinnitused: veemajandussüsteemidele turvalise kanaliraamistiku pakkumine.
Deflektorelemendid: Ankurdatavad pritsmekaitsed ja akustilised summutid rattakoopasse.
Materjali hindamine: ASTM A519 auto ante poritiibade torude täpsustamine
Materjali valik määrab struktuursete torude edu või ebaõnnestumise. Tavaliselt kaaluvad insenerid süsinik- ja legeeritud mehaanilist terast uute kergekaaluliste alternatiividega. Ekstrudeeritud alumiinium võimaldab suurepärast kaalusäästu. Süsinikkiust komposiidid pakuvad uskumatut tugevust. Teras jääb siiski domineerivaks valikuks suure koormusega ja keskmise turuga rakendustes.
Näeme tohutut tööstuse eelistust ASTM A519 auto ante poritiiba toru . See standard määratleb õmblusteta süsinik- ja legeerterasest mehaanilised torud. Õmblusteta konstruktsioon annab olulise eelise. See kõrvaldab keevisõmbluse täielikult. Keevisõmblused tekitavad sageli nõrgad kohad, mis võivad tugeva löögi korral puruneda. Standardimine ASTM A519 järgi tagab prognoositava voolavuspiiri. See tagab suurepärase energia neeldumise õnnetusjuhtumite ajal.
Insenerid seisavad silmitsi vahetute kompromissidega tõmbetugevuse ja vormitavuse vahel. Löökide üleelamiseks soovite suurt tõmbetugevust. Samuti vajate keerukate tootmisetappide jaoks suurt vormitavust. Torni painutamiseks ja hüdrovormimiseks on vaja metalle, mis venivad rebenemata. Madalama süsinikuastme valimine standardi A519 raames võib parandada paindetolerantse. Vastupidi, kõrgem sulami klass suurendab jäikust, kuid nõuab tugevamat painutusseadet.
Peame tunnistama kaasaegse sõidukikujunduse läbipaistvat eeldust. Ülikõrge tugevusega teras (UHSS) pakub kindlasti suurepärast kaalutõhusust. See aga koormab tööriistu ja suurendab tooraineeelarvet. Õigesti määratletud standardsulamist torud annavad enamiku keskmise turuga OEM-platvormide jaoks palju parema kulu ja jõudluse suhte. See tagab vajaliku kokkupõrkekindluse ilma spetsiaalsete väikesemahuliste tootmisliinideta.
Geomeetria ja profileerimine: toru kuju sobitamine ruumiliste piirangutega
Toru ristlõike geomeetria määrab selle jõudluse. Hindame neid funktsioone konkreetsete tulemuste põhjal. Kuju mõjutab otseselt aerodünaamilist loputust. See määrab ka konstruktsiooni vastupidavuse erinevatel koormustelgedel. Lihtne ümmargune toru ei ole alati parim lahendus.
Kaasaegses rattakoopas on pakkimispiirangud uskumatult karmid. Kliirensi tegelikkus dikteerib range mõõtmete kontrolli. Peate hoidma kohustuslikku rattakoopa vahekaugust, et kohandada vedrustuse liikumist ja rooli liigendit. Samal ajal peab toru toetama täpset paneelivahede joondamist. Isegi kahemillimeetrine kõrvalekalle toru geomeetrias võib välimist poritiiba valesti joondada. Selline kõrvalekaldumine suurendab tuulemüra ja kahjustab esteetilist kvaliteeti.
Profiili valimine nõuab toru kuju sobitamist füüsilise keskkonnaga. Allpool on võrdlev diagramm, mis kirjeldab eesmiste poritiibade rakendustes kasutatavaid levinumaid profiile:
Toru profiil |
Esmane omadus |
Ideaalne rakenduse stsenaarium |
DOM ümartoru |
Suur mõõtmete täpsus ja ühtlane seinapaksus. |
Üldine konstruktsioonisild, kus on vaja mitmesuunalist väändetugevust. |
Lamedapoolne ovaalne / D-kujuline |
Maksimeerib tugevuse ja kaalu suhet kindlal suunateljel. |
Äärmiselt tihedad pakendamiskeskkonnad, mis nõuavad suurt külgmist jäikust. |
Hüdrovormitud kujundid |
Seina lokaalne paksenemine ilma üldise kaaluta. |
Komplekssed paigaldustsoonid kõrge pingekontsentratsiooni punktidega. |
Hüdrovormimine paistab silma keerukate geomeetriate poolest. See kasutab kõrgsurvehüdraulikavedelikku, et laiendada toru matriitsiks. See võimaldab teil muuta toru põhjas olevalt ümarprofiililt ovaalseks profiiliks A-piilari lähedal. Sa paned jõu täpselt sinna, kuhu see kuulub. Liigse massi eemaldate kõikjalt mujalt.
Rakendusriskid: kokkupanek, ühendamine ja erinevad materjalid
Õige toru määramine lahendab vaid poole inseneriprobleemist. Rakendamise tegelikkus toob kaasa suuri tootmise kitsaskohti. Kaasaegsed sõidukikered kasutavad sageli mitmest materjalist koosnevaid arhitektuure. Tihti tuleb ühendada tugevad terastorud alumiiniumist põrutustornide või komposiitvaheseintega.
Galvaanilise korrosiooni ohjamine muutub esmatähtsaks probleemiks. Kui teras ja alumiinium puutuvad kokku elektrolüüdi juuresolekul, korrodeerub alumiinium kiiresti. Peate isoleerima terasest poritiibatorud alumiiniumist konstruktsioonisõlmedest. Me saavutame selle isolatsiooni täiustatud struktuurliimide abil. Need liimid toimivad füüsilise dielektrilise barjäärina, peatades elektrokeemilise reaktsiooni täielikult.
Keevisliide on integreerimise kuldstandard. See tehnika ühendab traditsioonilise punktkeevituse kokkupõrkega karastatud epoksüliimidega. Ainuüksi punktkeevitus tekitab lokaalseid kuumusest mõjutatud tsoone. Need tsoonid kannatavad kontsentreeritud stressi all. Keevisliimimine hajutab selle vuugipinge üle kogu liimipinna. See pikendab konstruktsiooni väsimust plahvatuslikult võrreldes palja keevitusega. Samuti loob see tihedama tihendi niiskuse sissetungimise vastu.
Protsessi ühilduvus määrab, milliseid liime saate konveieril tegelikult kasutada. Kõik kasutatavad hermeetikud ja struktuursed epoksiidid seisavad silmitsi jõhkra testiga. Nad peavad OEM-i e-mantli küpsetamise protsessi üle elama. Tüüpilised e-coat ahjud küpsetavad komponente 180°C juures vähemalt 30 minutit. Liimid peavad selles faasis korralikult kõvenema. Need ei tohi laguneda, põleda ega kannatada väljauhtumise all. Edu tagamiseks peaksite järgima järgmisi integreerimise samme.
Kandke vastasäärikutele põrkekindla konstruktsiooniliimi.
Kinnitage erinevad materjalid automaatsete kinnitusdetailide abil.
Geomeetria kinnitamiseks teostage punktkeevitusi läbi kõvenemata liimikihi.
Töötle BIW läbi e-coat vanni ja kõrgel temperatuuril kuivatusahju.
Pikaajaline vastupidavus: leevendab väsimust ja õõnsuse roostet
Rattapesa kujutab endast sõiduki üht karmimat keskkonda. Siin asuvad õõnsad konstruktsioonikomponendid seisavad silmitsi tohutu keskkonnahaavatavusega. Nad taluvad pidevat pommitamist kõrge niiskusega pihustite, teesoolade ja prahi mõjude tõttu. Ilma range riskimaandamiseta kahjustab konstruktsiooni väsimus ja õõnsuste rooste aja jooksul põrkekindlust.
Korrosioonivastased protokollid peavad toimuma tehase tasemel. Ainuüksi pinnakatted ei suuda õõnestoru sisemust kaitsta. Peate hindama ja rakendama automatiseeritud siseõõnde vahasüste. Kui sõiduk läbib värvitöökoja, sisenevad torusse automatiseeritud sondid. Need pihustavad roostekindlat vaha, kattes siseseinad põhjalikult. See hoiab ära kondensatsioonist põhjustatud sisemise oksüdatsiooni.
Sama olulist rolli mängib drenaaži projekteerimine. Vesi satub paratamatult konstruktsiooniõõnsustesse. Kapillaaride toime tõmbab niiskuse läbi väikeste õmbluste. Peate torus endas kujundama õige drenaažitrassi. Täpsete aukude tembeldamine madalaimates gravitatsioonipunktides hoiab ära niiskuse kogunemise. Drenaažiavad peavad lõpliku kokkupaneku ajal sobima küllastunud pihustustehnikatega. Kui vesi siseneb, peab see viivitamatult väljuma, ilma et teesoolad metallkonstruktsiooni sisse jääks.
Valiku loogika: Ante poritiibade torude hankekriteeriumid
Auto eesmise poritiiba toru on kõrgelt konstrueeritud turvakomponent. Hankemeeskonnad ei saa seda käsitleda üldise kaubana. Usaldusväärsete komponentide hankimiseks vajate selget hankija hindamisraamistikku. Autoinsenerid ja tarneahela juhid peaksid potentsiaalsete tootmispartnerite kontrollimiseks kasutama konkreetseid kriteeriume.
Kvaliteedi tagamise protsessid dikteerivad lõpptoote usaldusväärsuse. Otsige müüjaid, kes kasutavad täppis-laserlõikamist. Laserlõikamine tagab jäsemeteta otsad, mis on automaatse keevitamise joondamise jaoks ülioluline. Lisaks on vaja automaatse torni painutamise võimalusi. Torni painutamine sisestab painutamise ajal toru sisse kindla tööriista. See hoiab ära sisemise raadiuse kortsumise ja välimise raadiuse hõrenemise. Kortsud tekitavad stressitekitajaid, mis õnnetuse ajal ettearvamatult ebaõnnestuvad.
Materjali jälgitavus on vaieldamatu nõue. Nõudke iga terasepartii kohta sertifitseeritud veskikatsete aruandeid (MTR-e). Need dokumendid kinnitavad absoluutset vastavust ASTM A519 standarditele. Need kinnitavad tooraine täpset keemilist koostist ja mehaanilist voolavuspiiri.
Lõpuks seadke esikohale lisandväärtust loovad teenused. Tarnijad, kes pakuvad otsast lõpuni töötlemist, vähendavad drastiliselt tarneahela hõõrdumist. Soovite müüjat, kes on võimeline tegelema tooraine hankimise, painutamise ja montaažieelse pinnatöötlusega. Oluliste lisaväärtusteenuste hulka kuuluvad liivaprits, galvaniseerimine ja automatiseeritud pulbervärvimine. Ühe allika tarnija kõrvaldab tarnimise kitsaskohad teiseste protsessorite vahel. See tugevdab ka kvaliteedikontrolli vastutust.
Järeldus
Tunnistage eesmist poritiiba toru kõrgelt konstrueeritud ohutus- ja konstruktsioonikomponendina, mitte ainult lihtsa kronsteinina.
Integreerige torude spetsifikatsioonid, sealhulgas profiili kuju ja materjali klass, väga varakult CAD/CAE lõplike elementide analüüsi faasis.
Standardiseerige selliseid materjale nagu ASTM A519, et tagada prognoositav energia neeldumine ja kõrvaldada keevisõmbluse tõrked nihkete kokkupõrgete ajal.
Joondage oma liitmismeetodid (nt keevisliidemine) üldise kokkupõrkekindluse ja segamaterjalide korrosiooni vältimise eesmärkidega.
Kontrollige tarnijaid rangelt täppisvalmistamise võimaluste, torni painutamise ja materjali täieliku jälgitavuse osas.
KKK
K: Mis teeb ASTM A519 auto poritiibatorude standardiks?
V: ASTM A519 määrab õmblusteta süsinikust ja sulamist mehaanilised torud. Õmblusteta konstruktsioon välistab keevisõmblused, tagades ühtlase terastruktuuri. See ühtlus sobib ideaalselt konstruktsiooni kandvate komponentide jaoks. See tagab prognoositava voolavuspiiri ja hoiab ära katastroofilise lõhenemise tõsiste laupkokkupõrgete ajal.
K: Kuidas mõjutab eesmise poritiiba toru sõiduki NVH-d?
V: Toru toimib kriitilise tugevdussillana, jäigastades kogu esiosa konstruktsiooni. Suurendades staatilist väändejäikust, nihutab see resonantssagedusi tavalistest mootori- või teesisenditest eemale. See hoiab ära struktuurse laperduse ning vähendab oluliselt reisijate salongi levivat müra ja vibratsiooni.
K: Kas ante poritiiba torusid saab hüdrovormida?
V: Jah. Hüdrovormimine on nende komponentide puhul väga tõhus. See kasutab kõrgsurvevedelikku, et laiendada toru keerukaks matriitsiks. See protsess võimaldab inseneridel luua ühes torus erinevaid ristlõikeid. Saate optimeerida lokaliseeritud seina paksust, asetades tugevuse täpselt sinna, kus vaja, ilma üldkaalu lisamata.
K: Millised on ühised tolerantsid, mida nõutakse poritiiba eesmise toru valmistamisel?
V: Originaalseadmete tootjad nõuavad välispaneeli vahe ja tasasuse säilitamiseks uskumatult rangeid tolerantse. Kõrvalekalded ületavad harva 1–2 millimeetrit. Selle saavutamiseks on vaja täpset laserlõikamist täpsete pikkuste jaoks ja kortsudeta CNC-torni painutamist, et tagada konstruktsiooni terviklikkus ja täiuslik joondus roboti koostamise ajal.
