Einführung
Warum fallen Heizungsanlagen frühzeitig aus? Oftmals ist die Oberfläche die Grenze. Kraftwerke und Raffinerien benötigen einen starken Wärmeaustausch. Die Konstruktion von Rippenrohren verbessert die Wärmeübertragung. Außerdem sparen sie Platz.
In diesem Artikel erfahren Sie, wie Fin Tube-Lösungen eine stabile Leistung in industriellen Systemen unterstützen.

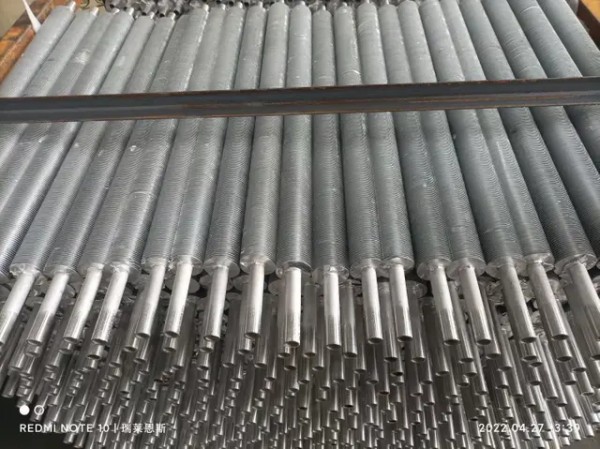

Die Rolle von Rippenrohren in industriellen Wärmeaustauschsystemen
In industriellen thermischen Systemen ist die Fin Tube fungiert als Flächenverstärker, der es kompakten Geräten ermöglicht, höhere Wärmeübertragungsraten zu erreichen. Wenn eines der Arbeitsflüssigkeiten – typischerweise Luft oder Rauchgas – eine geringe Wärmeleitfähigkeit aufweist, ist eine einfache Vergrößerung des Rohrdurchmessers ineffizient. Stattdessen vervielfacht die erweiterte Oberflächengeometrie die externe Wärmeaustauschfläche und beschleunigt die konvektive Wärmeableitung, ohne das Systemvolumen proportional zu vergrößern.
Aus wärmetechnischer Sicht funktioniert diese Verbesserung durch drei zusammenwirkende Mechanismen:
● Eine vergrößerte äußere Oberfläche verbessert die Konvektionskoeffizienten bei der gasseitigen Wärmeübertragung.
● Ein optimierter Lamellenabstand beeinflusst Luftströmungsturbulenzen und Grenzschichtstörungen.
● Die kontrollierte Lamellengeometrie gleicht die Wärmeübertragungsgewinne gegen den Druckabfall aus.
Bei Gas-zu-Flüssigkeit- und Gas-zu-Gas-Anwendungen ermöglichen diese strukturellen Merkmale, dass industrielle Wärmetauscher ihre Leistung auch dann aufrechterhalten, wenn sie unter schwankenden Temperaturen und variierenden Lastbedingungen betrieben werden.
Anwendungen in der Energie- und Prozessindustrie
Hochleistungsrippenrohre werden häufig in Geräte integriert, in denen ein effizienter Wärmeaustausch die Gesamtzuverlässigkeit des Systems bestimmt. Typische industrielle Anwendungsfälle sind:
● Energierückgewinnungssysteme, bei denen Abgase Wärme zurück in Prozesskreisläufe übertragen, um Energieverschwendung zu reduzieren.
● Kessel und Economizer, bei denen Rauchgaswärme zur Verbesserung der thermoelektrischen Effizienz zurückgewonnen wird.
● Kondensatoren und Luftkühler, bei denen eine größere äußere Oberfläche die relativ geringe Wärmeübertragungskapazität der Luft ausgleicht.
● Industrielle Wärmetauscher für den Einsatz in Petrochemie- und Druckgeräteumgebungen.
Das technische Ziel in diesen Szenarien ist nicht nur die Verbesserung der Wärmeübertragung, sondern auch die strukturelle Beständigkeit unter mechanischer und thermischer Belastung. Aus diesem Grund werden nahtlose Rippenrohrkonstruktionen auf Stahlrohrbasis häufig für anspruchsvolle Branchen wie die Energieerzeugung und die Petrochemie ausgewählt. Die nahtlose Konstruktion eliminiert Schweißnähte entlang der Druckgrenze und verbessert so die mechanische Festigkeit und den Widerstand gegen interne Druckschwankungen.
Warum nahtlose Rippenrohrstrukturen auf Stahlrohrbasis wichtig sind
In Umgebungen wie Ölraffinerien, thermoelektrischen Anlagen und industriellen Heizanlagen können betriebliche Einschränkungen die thermischen Erwartungen erheblich beeinflussen. Dazu gehören:
● Erhöhte Temperaturen kombiniert mit zyklischer Wärmeausdehnung
● Hochdruckdampf oder Prozessflüssigkeiten
● Korrosive Gase oder chemisch aktive Kondensate
● Betriebszyklen im Dauerbetrieb
Eine nahtlose Stahlrohrbasis sorgt für eine gleichmäßige Wandstärke und strukturelle Gleichmäßigkeit, was die Dimensionsstabilität bei Temperaturwechseln verbessert. In Kombination mit technischen Rippenstrukturen bietet das resultierende Rippenrohrsystem sowohl mechanische Haltbarkeit als auch nachhaltige Wärmeübertragungsleistung über lange Wartungsintervalle.
Verfahren zur Herstellung von Rippenrohren für Wärmetauscher
Die Herstellung eines Rippenrohrs für industrielle Wärmetauscher ist ein koordinierter Prozess, der Materialauswahl, Rippenbefestigungsmethode und Maßkontrolle umfasst. Jede Stufe beeinflusst den langfristigen thermischen Wirkungsgrad und die strukturelle Zuverlässigkeit.
Auswahl des Basisrohrmaterials
Die Gründung eines Flossenrohrs beginnt mit der Auswahl des geeigneten nahtlosen Stahlrohrs. Für viele Wärmetauscheranwendungen werden aufgrund ihres ausgewogenen Verhältnisses von Wärmeleitfähigkeit und mechanischer Festigkeit üblicherweise nahtlose Kohlenstoffstahlrohre gemäß ASTM/ASME A/SA179 spezifiziert. Diese Rohre eignen sich besonders für Umgebungen mit mittlerem bis hohem Druck in thermoelektrischen und industriellen Heizsystemen.
Unter aggressiveren Bedingungen – beispielsweise bei korrosionsanfälligen petrochemischen Prozessen – werden nahtlose Rohre aus Edelstahl und Legierungen ausgewählt, um die Beständigkeit gegenüber chemischer Einwirkung und Oxidation zu verbessern. Die Auswahl der Materialqualität muss Folgendes berücksichtigen:
● Betriebstemperaturbereich
● Anforderungen an den Innendruck
● Korrosionseinwirkung
● Kompatibilität mit nachgeschalteten Geräten
Dabei spielt die Präzisionsfertigung nahtloser Stahlrohre eine zentrale Rolle. Enge Maßtoleranzen gewährleisten Konzentrizität, gleichmäßige Wandstärke und Oberflächenintegrität, was sich direkt auf die Wärmetauschermontage und die langfristige strukturelle Leistung auswirkt.
Wichtige Flossenbefestigungstechnologien
Die Methode zum Verbinden der Rippen mit dem Basisrohr bestimmt sowohl die thermische Kontinuität als auch die mechanische Stabilität. Abhängig von den industriellen Temperatur- und Betriebsbedingungen werden mehrere primäre Konfigurationen angewendet:
● Extrudierte Rippenrohrkonfigurationen, bei denen die Rippen integral geformt sind, um die mechanische Verbindung zu verbessern und den Wärmewiderstand zu verringern.
● Geschweißte Rippenrohrstrukturen, die eine starke strukturelle Befestigung bieten und für Hochtemperatur- und Hochdruckanwendungen geeignet sind.
● Eingebettete (G-Typ) Lamellenrohrkonstruktionen, bei denen die Lamellen mechanisch in Nuten verriegelt sind, um den Halt bei Vibrationen zu verbessern.
● Rollgeformte Verbindungsmethoden, die häufig bei Rippenstrukturen aus Edelstahl verwendet werden, um einen gleichmäßigen Kontakt zwischen Rippe und Rohr sicherzustellen.
● Warmwalzende metallurgische Bindungsprozesse, die eine verbesserte Kontinuität der Wärmeübertragung durch verbesserte Kontaktintegrität fördern.
Jede Methode gleicht Herstellungskomplexität, Verbindungsstärke und Eignung für Betriebsbedingungen aus. Die geeignete Wahl hängt von der Betriebsumgebung und nicht nur von Kostenerwägungen ab.
Maß- und Strukturkontrolle in der Produktion
Maßgenauigkeit ist bei der Herstellung von Rippenrohren von entscheidender Bedeutung, da kleine geometrische Abweichungen den Luftstrom und das Wärmeaustauschverhalten erheblich beeinflussen können. Die industrielle Fertigung umfasst daher eine strenge Kontrolle über:
● Lamellendichte und -abstand, abgestimmt auf die Optimierung der Designanforderungen des Wärmetauschers.
● Außendurchmesserbereich (5 mm–114,3 mm Außendurchmesser) und Wandstärkenbereich (0,5–20 mm WT), um den Spezifikationen von Druckgeräten zu entsprechen.
● Strukturelle Stabilität bei Temperaturwechsel und Druckschwankungen.
Die folgende Tabelle fasst die wichtigsten Dimensionskontrollparameter bei der Herstellung nahtloser Rippenrohre auf Stahlbasis zusammen:
Parameter |
Typisches Industriesortiment |
Funktionelle Auswirkungen |
Außendurchmesser |
5 mm–114,3 mm |
Bestimmt die Kompatibilität mit dem Gehäuse- oder Spulendesign des Wärmetauschers |
Wandstärke |
0,5–20 mm |
Beeinflusst Drucktoleranz und mechanische Festigkeit |
Flossendichte |
Anpassbar |
Beeinflusst die Wärmeübertragungsrate und den Luftstromwiderstand |
Druckprüfung |
Hydrostatische Prüfung gemäß Norm |
Überprüft die strukturelle Integrität vor der Bereitstellung |
Die Ausrichtung an anerkannten Industriestandards und Druckprüfprotokollen stellt sicher, dass jedes Rippenrohr die strukturellen und Sicherheitserwartungen von Kraftwerken, petrochemischen Anlagen und HVAC-Systemen erfüllt.
Durch koordinierte Materialauswahl, Befestigungstechnologie und Maßgenauigkeit unterstützt der Fin Tube-Herstellungsprozess eine stabile Leistung bei verschiedenen industriellen Wärmeübertragungsanwendungen.
Rippenrohrdesign für Kraftwerkskessel
Stromerzeugungssysteme stellen für eine Rippenrohrbaugruppe einige der anspruchsvollsten Betriebsbedingungen dar. In Kessel-Economizern, Luftvorwärmern und Wärmerückgewinnungsabschnitten muss das Rohrbündel einer dauerhaften Einwirkung von Rauchgasen mit hoher Temperatur standhalten und gleichzeitig einen stabilen thermischen Wirkungsgrad aufrechterhalten. Konstruktionsentscheidungen auf dieser Ebene wirken sich direkt auf die Brennstoffnutzung, die Effizienz der Dampferzeugung und die langfristige Zuverlässigkeit der Ausrüstung aus.
Anforderungen an hohe Temperaturen und thermische Zyklen
In Kesselsystemen und Wärmerückgewinnungsanlagen zur Stromerzeugung unterliegen Rippenrohrkomponenten wiederholten thermischen Expansions- und Kontraktionszyklen. Diese zyklischen Belastungen können zu mechanischer Ermüdung führen, wenn die Verbindungsmethode zwischen Basisrohr und Lamellen nicht strukturell auf Temperaturgradienten abgestimmt ist.
Zu den wichtigsten thermischen Belastungen gehören:
● Schneller Temperaturanstieg während der Anlauf- und Abschaltphase
● Ständige Einwirkung erhöhter Abgastemperaturen
● Differenzielle Ausdehnung zwischen Lamellenmaterial und Basisrohr
Um diese Herausforderungen zu bewältigen, muss das Design die Verbesserung der Wärmeübertragung mit der mechanischen Haltbarkeit in Einklang bringen. Nahtlose Stahlrohrfundamente sorgen für eine gleichmäßige Wandstärke und eliminieren Längsschweißnähte entlang der Druckgrenze, wodurch die Spannungskonzentration bei zyklischer thermischer Belastung verringert wird. In Kombination mit geeigneten Lamellenbefestigungsmethoden behält die Baugruppe ihre Dimensionsstabilität über lange Wartungsintervalle bei.
Strukturelle Anforderungen an die Zuverlässigkeit
Kessel- und thermoelektrische Umgebungen erfordern neben der thermischen Effizienz auch eine hochfeste Strukturleistung. Die in diesen Systemen verwendeten Rippenrohrkonfigurationen basieren in der Regel auf den Standards für Druckgeräte und gewährleisten so die Kompatibilität mit Dampferzeugungs- und Hochdruck-Wärmetauschkreisen.
Zu den entscheidenden strukturellen Überlegungen gehören:
● Beständigkeit gegen Innendruck in Economizern und Überhitzerabschnitten
● Strukturelle Verbindungsintegrität zwischen Rippe und Rohr unter Temperaturschock
● Kompatibilität mit Rußblas- und Reinigungsarbeiten
Die folgende Tabelle fasst die Beziehung zwischen Designfaktoren und Betriebszuverlässigkeit in Kraftwerksumgebungen zusammen:
Designelement |
Funktionale Anforderung |
Operative Auswirkungen |
Nahtloses Basisrohr aus Stahl |
Gleichmäßige Wandstärke |
Verbesserte Beständigkeit gegen Innendruck |
Hochintegrierte Lamellenverklebung |
Reduzierter thermischer Kontaktwiderstand |
Stabile Wärmerückgewinnungseffizienz |
Kontrollierte Flossengeometrie |
Ausgewogener Luftstrom und Verschmutzungsresistenz |
Konsistenter Abgaswärmeaustausch |
Ein ordnungsgemäß konstruiertes Rippenrohrsystem in Kesselanwendungen wird daher nicht nur durch die Wärmeübertragungskapazität definiert, sondern auch durch seine Fähigkeit, die strukturelle Zuverlässigkeit unter extremen thermomechanischen Bedingungen aufrechtzuerhalten.
Leistung unter Fouling-Bedingungen
Rauchgasumgebungen enthalten häufig Asche, Partikel und Verbrennungsrückstände, die sich auf den Rippenoberflächen ansammeln. Im Laufe der Zeit kann Verschmutzung die Effizienz der Wärmeübertragung verringern und den Druckabfall im Wärmetauscher erhöhen.
Zu den Entwurfsstrategien zur Minderung von Fouling-Effekten gehören:
● Optimierter Lamellenabstand für einen effektiven Gasfluss
● Strukturelle Steifigkeit, um Wartung durch Rußblasen zu tolerieren
● Materialauswahl, resistent gegen Oberflächenzerstörung
Im Langzeitbetrieb kommt der Haltbarkeit der Flossenbefestigung und des Grundrohres eine entscheidende Bedeutung zu. Mechanische Verformung oder Korrosion an Klebeschnittstellen können den Leistungsabfall beschleunigen. Daher müssen Rippenrohrsysteme, die in der Stromerzeugung eingesetzt werden, nicht nur hinsichtlich ihrer thermischen Spitzenleistung, sondern auch hinsichtlich ihrer dauerhaften Effizienz unter verschmutzungsanfälligen Betriebsbedingungen bewertet werden.
Leistung geschweißter Rippenrohre in korrosiven Umgebungen
Raffinerien und petrochemische Anlagen sind Wärmeaustauschanlagen chemisch aggressiven Medien und erhöhten Drücken ausgesetzt. In diesen Umgebungen werden die strukturellen und metallurgischen Eigenschaften eines geschweißten Rippenrohrs von zentraler Bedeutung für die langfristige Zuverlässigkeit.
Betriebsbedingungen in der Raffinerie und Petrochemie
Ölraffinierungs- und chemische Verarbeitungssysteme umfassen üblicherweise:
● Schwefelhaltige Gase und saure Kondensate
● Hochtemperatur-Kohlenwasserstoffströme
● Druckwärmerückgewinnung und Prozesswärmetauscher
Solche Bedingungen erfordern Rippenrohrsysteme, die Korrosion widerstehen und gleichzeitig die mechanische Festigkeit beibehalten. Im Gegensatz zu moderaten HVAC-Umgebungen erfordern Raffinerieanwendungen eine verbesserte Verbindungsstabilität und Materialkompatibilität, um vorzeitige Ausfälle an der Rippen-Rohr-Schnittstelle zu verhindern.
Material- und Schweißstrategie
In korrosiven Umgebungen spielt die Materialauswahl eine entscheidende Rolle. Aufgrund ihrer verbesserten Beständigkeit gegen Oxidation und chemische Angriffe werden häufig Edelstahlsorten wie 304, 316 und 321 verwendet. Die Wahl hängt von der Schwere der Einwirkung, dem Temperaturbereich und der Prozesschemie ab.
Ebenso wichtig ist die Bindungsstrategie. Die metallurgische Verbindung durch Warmwalzen oder geschweißte Rippenbefestigungsmethoden gewährleistet einen minimalen thermischen Kontaktwiderstand und eine robuste strukturelle Verbindung. Durch geeignete Schweißverfahren werden Mikrospalten reduziert, in denen sich korrosive Stoffe festsetzen und eine örtliche Verschlechterung auslösen könnten.
Wo zutreffend, gewährleistet die Einhaltung von Standards wie ASTM B-432 und ASTM B338-2010 die Maß- und Materialkonsistenz für industrielle Wärmetauscheranwendungen. Diese Standards helfen bei der Definition akzeptabler mechanischer Eigenschaften und Qualitätsüberprüfungsparameter.
Überlegungen zur Langzeitbeständigkeit
Die Kontrolle der Korrosionsrate ist in chemischen und alkalischen Umgebungen von entscheidender Bedeutung. Selbst kleine Materialverluste können im Laufe der Zeit die Wandstärke verändern und die Druckfestigkeit beeinträchtigen. Aus diesem Grund müssen Rippenrohrsysteme in petrochemischen Anlagen Folgendes nachweisen:
● Stabile Korrosionsbeständigkeit unter bestimmten pH-Bedingungen
● Drucktoleranz kompatibel mit den Anforderungen von Industriekesseln und Prozesswärmetauschern
● Strukturelle Bindungsstärke, die längerer chemischer Einwirkung standhält
Die hydrostatische Druckprüfung vor dem Versand bietet einen zusätzlichen Schutz, indem sie die Rohrintegrität unter kontrollierten Überdruckbedingungen überprüft. Dieser Schritt stellt sicher, dass jede Rippenrohrbaugruppe die strukturellen Erwartungen erfüllt, bevor sie in Raffinerie- oder chemische Prozesssysteme integriert wird.
Kundenspezifische Rippenrohrlösungen für HVAC-Systeme
Bei HVAC- und Warmwasserbereitungsanwendungen verlagern sich die Prioritäten bei der Konstruktion von Rippenrohren von extremer Wärmebeständigkeit hin zu Effizienzoptimierung, Kompaktheit und Installationsflexibilität. Während die Betriebstemperaturen typischerweise niedriger sind als in Kraftwerks- oder Raffinerieumgebungen, bleibt die Präzision des Designs für eine stabile Wärmeaustauschleistung unerlässlich.
Rippenrohrkonfigurationen für kommerzielle HVAC-Heizschlangen und Luftkühler sind so konzipiert, dass sie den Luftstromwiderstand mit der effektiven Oberfläche in Einklang bringen. Leichte Strukturkombinationen reduzieren die Systembelastung, während kompakte Geometrien die Integration in beengte Technikräume oder Dacheinheiten erleichtern.
Anwendungsspezifische Konfigurationen
Unterschiedliche HLK- und Wasseraufbereitungsszenarien erfordern maßgeschneiderte Rohrlängen und Korrosionsschutzstrategien. Zum Beispiel:
● Ein 4 m langes Stahlrippenrohr kann in privaten oder industriellen Warmwasserbereitungssystemen eingesetzt werden, wodurch Verbindungspunkte reduziert und die Installationseffizienz verbessert werden.
● Ein 1 m langes korrosionsbeständiges Rippenrohr kann die kommunale Wasserversorgung, die Abwasseraufbereitung oder Heizkreisläufe unterstützen, wenn Platzbeschränkungen und Korrosionsbelastung relevante Faktoren sind.
Diese Konfigurationen sind darauf ausgelegt, die Kontinuität der Wärmeübertragung zu verbessern und gleichzeitig die Kompatibilität mit den Druck- und Temperaturanforderungen des Systems aufrechtzuerhalten.
Anpassungsparameter für unterschiedliche HVAC-Anforderungen
HLK- und Kühlsysteme erfordern häufig Flexibilität bei den geometrischen und Materialspezifikationen. Zu den anpassbaren Parametern gehören:
● Flossendichten im Bereich von 19 bis 40 Flossen pro Zoll
● Variable Außendurchmesser und Wandstärken
● Materialqualitäten, die für Feuchtigkeit und mäßige chemische Belastung ausgewählt wurden
Die folgende Tabelle fasst die wichtigsten Designflexibilitätselemente in HVAC-orientierten Fin-Tube-Lösungen zusammen:
Parameter |
Anpassungsbereich |
Funktioneller Nutzen |
Flossendichte |
19–40 FPI |
Optimiert den Luftstrom und das Wärmeaustauschgleichgewicht |
Rohrlänge |
1m / 4m Optionen |
Passt sich den Installationsbeschränkungen an |
Materialqualität |
Kohlenstoffstahl / Edelstahl |
Entspricht den Korrosions- und Haltbarkeitsanforderungen |
Durch die Abstimmung von geometrischer Konfiguration, Materialqualität und Installationskontext unterstützen kundenspezifische Rippenrohrlösungen für HVAC-Systeme effiziente Heiz-, Kühl- und Wasseraufbereitungsvorgänge und bewahren gleichzeitig die strukturelle Integrität über längere Betriebszeiträume.
Abschluss
Die Herstellung von Rippenrohren prägt die Wärmeübertragung und die Haltbarkeit des Systems. Das Fachwissen über nahtlosen Stahl unterstützt eine stabile Leistung in Energie-, Raffinerie- und HVAC-Systemen. Das richtige Flossendesign muss den Bedingungen entsprechen. Die Wahl des Materials ist wichtig.
Suzhou Baoxin Precision Mechanical Co., Ltd. bietet Präzisions-Fin-Tube-Lösungen. Ihre Produkte steigern die Effizienz, Stärke und den langfristigen Wert.
FAQ
F: Welche Faktoren beeinflussen die Leistung von Rippenrohren in Kraftwerken?
A: Die Leistung von Rippenrohren hängt von der Rippengeometrie, der Festigkeit des Grundmaterials und der Verbindungsmethode unter Hochtemperatur- und Temperaturwechselbedingungen ab.
F: Wie wird ein Rippenrohr für industrielle Wärmetauscher hergestellt?
A: Ein Rippenrohr wird hergestellt, indem Rippen durch Extrusion, Schweißen oder Einbetten an einem nahtlosen Basisrohr befestigt werden, um eine stabile Wärmeübertragung zu gewährleisten.
F: Warum werden in Raffinerien geschweißte Rippenrohre bevorzugt?
A: Geschweißte Rippenrohrkonstruktionen sorgen für eine stärkere Verbindung und eine bessere Korrosions- und Druckbeständigkeit in petrochemischen Umgebungen.
F: Wie sollte Fin Tube für HVAC-Systeme ausgewählt werden?
A: Die Auswahl des Rippenrohrs sollte dem Luftstrom, der Betriebstemperatur, der Korrosionsbelastung und den Maßanforderungen der HVAC-Anwendung entsprechen.
