Invoering
Waarom falen warmtesystemen vroegtijdig? Vaak is de oppervlakte de limiet. Elektriciteitscentrales en raffinaderijen hebben een sterke warmte-uitwisseling nodig. Fin Tube-ontwerpen verbeteren de warmteoverdracht. Ze besparen ook ruimte.
In dit artikel leert u hoe Fin Tube-oplossingen stabiele prestaties in industriële systemen ondersteunen.
De rol van Fin Tube in industriële warmtewisselingssystemen
In industriële thermische systemen wordt de Fin Tube functioneert als een oppervlakteversterker waarmee compacte apparatuur hogere warmteoverdrachtssnelheden kan bereiken. Wanneer een van de werkvloeistoffen, meestal lucht of rookgas, een lage thermische geleidbaarheid heeft, is het eenvoudigweg vergroten van de buisdiameter inefficiënt. In plaats daarvan vermenigvuldigt de uitgebreide oppervlaktegeometrie het externe warmtewisselingsoppervlak, waardoor de convectieve warmteafvoer wordt versneld zonder het systeemvolume proportioneel te vergroten.
Vanuit thermisch technisch perspectief werkt deze verbetering via drie op elkaar inwerkende mechanismen:
● Een groter extern oppervlak verbetert de convectiecoëfficiënten bij de warmteoverdracht aan de gaszijde.
● Geoptimaliseerde lamelafstanden beïnvloeden de turbulentie van de luchtstroom en de verstoring van de grenslaag.
● De gecontroleerde vingeometrie balanceert de winst van de warmteoverdracht tegen de drukval.
In gas-naar-vloeistof- en gas-naar-gas-toepassingen zorgen deze structurele kenmerken ervoor dat industriële warmtewisselaars hun prestaties kunnen behouden, zelfs wanneer ze werken onder fluctuerende temperaturen en variërende belastingsomstandigheden.
Toepassingen in de energie- en procesindustrie
Hoogwaardige vinbuizen worden op grote schaal geïntegreerd in apparatuur waarbij een efficiënte thermische uitwisseling de algehele systeembetrouwbaarheid bepaalt. Typische industriële gebruiksscenario's zijn onder meer:
● Energieterugwinningssystemen, waarbij uitlaatgassen warmte terugbrengen naar procescircuits om energieverspilling te verminderen.
● Ketels en economizers, waarbij rookgaswarmte wordt teruggewonnen om de thermo-elektrische efficiëntie te verbeteren.
● Condensors en luchtkoelers, waarbij het grotere externe oppervlak de relatief lage warmteoverdrachtscapaciteit van lucht compenseert.
● Industriële warmtewisselaars die worden gebruikt in petrochemische omgevingen en omgevingen met drukapparatuur.
Het technische doel in deze scenario's is niet alleen het verbeteren van de warmteoverdracht, maar ook het structurele uithoudingsvermogen onder mechanische en thermische belasting. Dit is de reden waarom naadloze Fin Tube-constructies op basis van stalen buizen vaak worden geselecteerd voor veeleisende sectoren zoals energieopwekking en petrochemie. Naadloze constructie elimineert lasnaden langs de drukgrens, waardoor de mechanische sterkte en weerstand tegen interne drukschommelingen wordt verbeterd.
Waarom naadloze stalen buisgebaseerde vinbuisconstructies belangrijk zijn
In omgevingen zoals olieraffinaderijen, thermo-elektrische centrales en industriële verwarmingsfaciliteiten kunnen operationele beperkingen de thermische verwachtingen aanzienlijk beïnvloeden. Deze omvatten:
● Verhoogde temperaturen gecombineerd met cyclische thermische uitzetting
● Hogedrukstoom of procesvloeistoffen
● Corrosieve gassen of chemisch actieve condensaten
● Continubedrijfscycli
Een naadloze stalen buisbasis zorgt voor een consistente wanddikte en structurele uniformiteit, wat de dimensionele stabiliteit tijdens thermische cycli verbetert. In combinatie met speciaal ontworpen vinstructuren levert het resulterende Fin Tube-systeem zowel mechanische duurzaamheid als duurzame warmteoverdrachtsprestaties over lange onderhoudsintervallen.

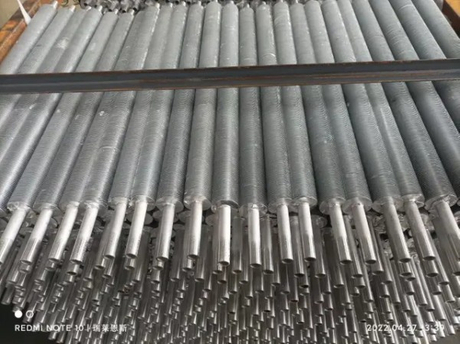

Fin Tube-productieproces voor warmtewisselaars
De productie van een Fin Tube voor industriële warmtewisselaars is een gecoördineerd proces waarbij materiaalkeuze, vinbevestigingsmethodologie en maatvoering betrokken zijn. Elke fase beïnvloedt de thermische efficiëntie op lange termijn en de structurele betrouwbaarheid.
Materiaalkeuze basisbuis
De fundering van een Fin Tube begint met het selecteren van de juiste naadloze stalen buis. Voor veel warmtewisselaartoepassingen worden doorgaans naadloze koolstofstalen buizen die voldoen aan ASTM/ASME A/SA179 gespecificeerd vanwege hun evenwicht tussen thermische geleidbaarheid en mechanische sterkte. Deze buizen zijn bijzonder geschikt voor omgevingen met matige tot hoge druk in thermo-elektrische en industriële verwarmingssystemen.
In agressievere omstandigheden, zoals corrosiegevoelige petrochemische processen, worden naadloze buizen van roestvrij staal en legeringen geselecteerd om de weerstand tegen chemische blootstelling en oxidatie te verbeteren. Bij de materiaalkeuze moet rekening worden gehouden met:
● Bedrijfstemperatuurbereik
● Interne drukvereisten
● Blootstelling aan corrosie
● Compatibiliteit met stroomafwaartse apparatuur
De nauwkeurige productie van naadloze stalen buizen speelt hierbij een centrale rol. Nauwe maattoleranties zorgen voor concentriciteit, uniforme wanddikte en oppervlakte-integriteit, die een directe invloed hebben op de montage van de warmtewisselaar en de structurele prestaties op de lange termijn.
Belangrijke technologieën voor vinbevestiging
De methode die wordt gebruikt om vinnen aan de basisbuis te hechten, bepaalt zowel de thermische continuïteit als de mechanische stabiliteit. Afhankelijk van de industriële temperatuur en bedrijfsomstandigheden worden verschillende primaire configuraties toegepast:
● Geëxtrudeerde Fin Tube-configuraties, waarbij de vinnen integraal zijn gevormd om de mechanische hechting te verbeteren en de thermische weerstand te verminderen.
● Gelaste Fin Tube-constructies, die een sterke structurele bevestiging bieden, geschikt voor toepassingen bij hoge temperaturen en hoge druk.
● Ingebedde (G-type) Fin Tube-ontwerpen, waarbij de vinnen mechanisch in groeven worden vergrendeld voor een betere retentie onder trillingen.
● Rolgevormde lijmmethoden, vaak gebruikt in roestvaststalen vinconstructies om consistent contact tussen vin en buis te garanderen.
● Heetwalsende metallurgische bindingsprocessen, die een betere continuïteit van de warmteoverdracht bevorderen door verbeterde contactintegriteit.
Elke methode brengt de complexiteit van de productie, de hechtsterkte en de geschiktheid van de gebruiksomstandigheden in evenwicht. De juiste keuze hangt af van de gebruiksomgeving en niet uitsluitend van kostenoverwegingen.
Dimensionale en structurele controle in de productie
Maatnauwkeurigheid is van cruciaal belang bij de productie van Fin Tubes, omdat kleine geometrische variaties de luchtstroom en het warmtewisselingsgedrag aanzienlijk kunnen beïnvloeden. Industriële productie omvat daarom strikte controle op:
● Lamellendichtheid en -afstand, afgestemd op het optimaliseren van de ontwerpvereisten van de warmtewisselaar.
● Buitendiameterbereik (5MM–114,3MM OD) en wanddiktebereik (0,5–20MM WT) om te voldoen aan de specificaties van de drukapparatuur.
● Structurele stabiliteit onder thermische cycli en drukschommelingen.
De volgende tabel vat de belangrijkste dimensionale controleparameters samen bij de productie van naadloze, op staal gebaseerde Fin Tube:
Parameter |
Typisch industrieel bereik |
Functionele impact |
Buitendiameter |
5MM–114,3MM |
Bepaalt de compatibiliteit met het ontwerp van de warmtewisselaarbehuizing of de spoel |
Wanddikte |
0,5–20MM |
Beïnvloedt druktolerantie en mechanische sterkte |
Vindichtheid |
Aanpasbaar |
Heeft invloed op de warmteoverdrachtsnelheid en de luchtstroomweerstand |
Druk testen |
Hydrostatisch testen volgens standaard |
Verifieert de structurele integriteit vóór implementatie |
Afstemming op erkende industriële normen en druktestprotocollen zorgt ervoor dat elke Fin Tube voldoet aan de structurele en veiligheidsverwachtingen van energiecentrales, petrochemische installaties en HVAC-systemen.
Door gecoördineerde materiaalkeuze, bevestigingstechnologie en maatprecisie ondersteunt het Fin Tube-productieproces stabiele prestaties bij diverse industriële warmteoverdrachtstoepassingen.
Fin Tube-ontwerp voor ketels in elektriciteitscentrales
Energieopwekkingssystemen stellen enkele van de meest veeleisende bedrijfsomstandigheden aan een Fin Tube-assemblage. In keteleconomisers, luchtvoorverwarmers en warmteterugwinningssecties moet de buizenbundel bestand zijn tegen langdurige blootstelling aan rookgassen met hoge temperaturen, terwijl een stabiel thermisch rendement behouden blijft. Ontwerpbeslissingen op dit niveau zijn rechtstreeks van invloed op het brandstofverbruik, de efficiëntie van de stoomopwekking en de betrouwbaarheid van de apparatuur op de lange termijn.
Eisen aan hoge temperaturen en thermische fietsen
In ketelsystemen en warmteterugwinningseenheden voor energieopwekking werken Fin Tube-componenten onder herhaalde thermische uitzettings- en krimpcycli. Deze cyclische belastingen kunnen mechanische vermoeidheid veroorzaken als de verbindingsmethode van de basisbuis en de vin structureel niet zijn uitgelijnd met temperatuurgradiënten.
De belangrijkste thermische spanningen zijn onder meer:
● Snelle temperatuurstijging tijdens de opstart- en uitschakelfasen
● Continue blootstelling aan verhoogde rookgastemperaturen
● Differentiële uitzetting tussen vinmateriaal en basisbuis
Om deze uitdagingen het hoofd te bieden, moet het ontwerp de verbetering van de warmteoverdracht in evenwicht brengen met mechanisch uithoudingsvermogen. Naadloze stalen buisfunderingen zorgen voor een uniforme wanddikte en elimineren longitudinale lasnaden langs de drukgrens, waardoor de spanningsconcentratie onder cyclische thermische belasting wordt verminderd. In combinatie met de juiste bevestigingsmethoden voor de vinnen behoudt het samenstel zijn maatstabiliteit gedurende lange onderhoudsintervallen.
Structurele vereisten voor betrouwbaarheid
Ketel- en thermo-elektrische omgevingen vereisen naast thermische efficiëntie ook structurele prestaties met hoge sterkte. Fin Tube-configuraties die in deze systemen worden gebruikt, zijn doorgaans ontworpen op basis van normen voor drukapparatuur, waardoor compatibiliteit met stoomopwekking en hogedruk-warmtewisselingscircuits wordt gegarandeerd.
Kritische structurele overwegingen zijn onder meer:
● Weerstand tegen interne druk in economizers en oververhittingssecties
● Structurele hechtingsintegriteit tussen vin en buis onder thermische schokken
● Compatibiliteit met roetblaas- en reinigingswerkzaamheden
De volgende tabel vat de relatie samen tussen ontwerpfactoren en operationele betrouwbaarheid in energiecentraleomgevingen:
Ontwerpelement |
Functionele vereiste |
Operationele impact |
Naadloze stalen basisbuis |
Uniforme wandsterkte |
Verbeterde weerstand tegen interne druk |
Zeer integriteit vinbinding |
Verminderde thermische contactweerstand |
Stabiele warmteterugwinningsefficiëntie |
Gecontroleerde vingeometrie |
Evenwichtige luchtstroom en vervuilingsweerstand |
Consistente rookgaswarmte-uitwisseling |
Een goed ontworpen Fin Tube-systeem in keteltoepassingen wordt daarom niet uitsluitend bepaald door de warmteoverdrachtscapaciteit, maar door het vermogen om de structurele betrouwbaarheid te behouden onder extreme thermomechanische omstandigheden.
Prestaties onder vervuilingsomstandigheden
Rookgasomgevingen bevatten vaak as, deeltjes en verbrandingsresten die zich ophopen op de vinoppervlakken. Na verloop van tijd kan vervuiling de efficiëntie van de warmteoverdracht verminderen en de drukval over de warmtewisselaar vergroten.
Ontwerpstrategieën om vervuilingseffecten te verminderen zijn onder meer:
● Geoptimaliseerde lamelafstand voor een effectieve gasstroom
● Structurele stijfheid om roetblazend onderhoud te tolereren
● Materiaalselectie die bestand is tegen aantasting van het oppervlak
Bij langdurig gebruik wordt de duurzaamheid van de vinbevestiging en de basisbuis van cruciaal belang. Mechanische vervorming of corrosie bij verbindingsinterfaces kunnen de prestatiedaling versnellen. Daarom moeten Fin Tube-systemen die worden gebruikt bij de energieopwekking niet alleen worden beoordeeld op maximale thermische prestaties, maar ook op duurzame efficiëntie onder bedrijfsomstandigheden die gevoelig zijn voor vervuiling.
Prestaties van gelaste lamellenbuizen in corrosieve omgevingen
Raffinaderijen en petrochemische fabrieken stellen apparatuur voor warmtewisseling bloot aan chemisch agressieve media en verhoogde druk. In deze omstandigheden worden de structurele en metallurgische kenmerken van een gelaste vinbuis cruciaal voor de betrouwbaarheid op lange termijn.
Raffinaderij en petrochemische bedrijfsomstandigheden
Bij olieraffinage- en chemische verwerkingssystemen gaat het doorgaans om:
● Zwavelhoudende gassen en zure condensaten
● Koolwaterstofstromen met hoge temperatuur
● Drukwarmteterugwinning en proceswarmtewisselaars
Dergelijke omstandigheden vereisen Fin Tube-systemen die corrosiebestendig zijn en tegelijkertijd de mechanische sterkte behouden. In tegenstelling tot gematigde HVAC-omgevingen vereisen raffinaderijtoepassingen verbeterde hechtingsstabiliteit en materiaalcompatibiliteit om voortijdig falen op het grensvlak tussen vin en buis te voorkomen.
Materiaal- en lasstrategie
Materiaalkeuze speelt een beslissende rol in corrosieve omgevingen. Roestvrij staalsoorten zoals 304, 316 en 321 worden vaak gespecificeerd vanwege hun verbeterde weerstand tegen oxidatie en chemische aantasting. De keuze hangt af van de ernst van de blootstelling, het temperatuurbereik en de proceschemie.
De bindingsstrategie is net zo belangrijk. Metallurgische binding bereikt door middel van warmwalsen of gelaste vinnenbevestigingsmethoden zorgt voor minimale thermische contactweerstand en een robuuste structurele verbinding. De juiste lasprocedures verminderen micro-openingen die corrosieve stoffen kunnen vasthouden en plaatselijke degradatie kunnen initiëren.
Waar van toepassing garandeert naleving van normen zoals ASTM B-432 en ASTM B338-2010 maat- en materiaalconsistentie voor industriële warmtewisselaartoepassingen. Deze normen helpen bij het definiëren van aanvaardbare mechanische eigenschappen en kwaliteitsverificatieparameters.
Overwegingen inzake duurzaamheid op de lange termijn
Controle van de corrosiesnelheid is essentieel in chemische en alkalische omgevingen. Zelfs kleine materiaalverliezen kunnen de wanddikte veranderen en de drukweerstand in de loop van de tijd aantasten. Om deze reden moeten Fin Tube-systemen in petrochemische installaties aantonen:
● Stabiele corrosieweerstand onder gespecificeerde pH-omstandigheden
● Druktolerantie compatibel met vereisten voor industriële ketels en proceswarmtewisselaars
● Structurele hechtsterkte die bestand is tegen langdurige chemische blootstelling
Hydrostatische druktesten voorafgaand aan verzending bieden een extra beveiliging door de integriteit van de buis te verifiëren onder gecontroleerde overdrukomstandigheden. Deze stap zorgt ervoor dat elke Fin Tube-assemblage voldoet aan de structurele verwachtingen vóór integratie in raffinaderij- of chemische processystemen.
Op maat gemaakte lamelbuisoplossingen voor HVAC-systemen
Bij HVAC- en waterverwarmingstoepassingen verschuiven de ontwerpprioriteiten van Fin Tube van extreme thermische weerstand naar efficiëntie-optimalisatie, compactheid en installatieflexibiliteit. Hoewel de bedrijfstemperaturen doorgaans lager zijn dan in energie- of raffinaderijomgevingen, blijft ontwerpprecisie essentieel voor stabiele warmtewisselingsprestaties.
Fin Tube-configuraties voor commerciële HVAC-verwarmingsspiralen en luchtkoelers zijn ontworpen om de luchtstroomweerstand in evenwicht te brengen met het effectieve oppervlak. Lichtgewicht structurele combinaties verminderen de systeembelasting, terwijl compacte geometrieën de integratie in beperkte mechanische ruimtes of dakunits vergemakkelijken.
Toepassingsspecifieke configuraties
Verschillende HVAC- en waterbehandelingsscenario's vereisen op maat gemaakte buislengtes en corrosiebeschermingsstrategieën. Bijvoorbeeld:
● Een stalen lamelbuis van 4 m kan worden toegepast in residentiële of industriële waterverwarmingssystemen, waardoor het aantal aansluitpunten wordt verminderd en de installatie-efficiëntie wordt verbeterd.
● Een anti-corrosie Fin Tube van 1 m kan gemeentelijke watervoorziening, afvalwaterzuivering of verwarmingscircuits ondersteunen waar ruimtebeperkingen en blootstelling aan corrosie relevante overwegingen zijn.
Deze configuraties zijn ontworpen om de continuïteit van de warmteoverdracht te verbeteren en tegelijkertijd de compatibiliteit met systeemdruk- en temperatuurvereisten te behouden.
Aanpassingsparameters voor diverse HVAC-behoeften
HVAC- en koelsystemen vereisen vaak flexibiliteit in geometrische en materiaalspecificaties. Aanpasbare parameters zijn onder meer:
● Vinnendichtheden variërend van 19 tot 40 vinnen per inch
● Variabele buitendiameters en wanddiktes
● Materiaalkwaliteiten geselecteerd op vochtigheid en matige chemische blootstelling
De onderstaande tabel geeft een overzicht van de belangrijkste ontwerpflexibiliteitselementen in HVAC-georiënteerde Fin Tube-oplossingen:
Parameter |
Aanpassingsbereik |
Functioneel voordeel |
Vindichtheid |
19–40 FPI |
Optimaliseert de luchtstroom en de warmte-uitwisselingsbalans |
Buislengte |
1m / 4m opties |
Past zich aan installatiebeperkingen aan |
Materiaalkwaliteit |
Koolstofstaal / roestvrij staal |
Voldoet aan de eisen op het gebied van corrosie en duurzaamheid |
Door de geometrische configuratie, materiaalkwaliteit en installatiecontext op elkaar af te stemmen, ondersteunen Custom Fin Tube-oplossingen voor HVAC-systemen efficiënte verwarmings-, koeling- en waterbehandelingsactiviteiten, terwijl de structurele integriteit gedurende langere gebruiksperioden behouden blijft.
Conclusie
De productie van Fin Tubes bepaalt de warmteoverdracht en de duurzaamheid van het systeem. Naadloze staalexpertise ondersteunt stabiele prestaties in energie-, raffinaderij- en HVAC-systemen. Het juiste vinontwerp moet overeenkomen met de omstandigheden. Materiaalkeuze is belangrijk.
Suzhou Baoxin Precision Mechanical Co., Ltd. biedt precisie Fin Tube-oplossingen. Hun producten verbeteren de efficiëntie, kracht en waarde op de lange termijn.
Veelgestelde vragen
Vraag: Welke factoren beïnvloeden de prestaties van Fin Tube in energiecentrales?
A: De prestaties van de Fin Tube zijn afhankelijk van de geometrie van de vin, de sterkte van het basismateriaal en de verbindingsmethode onder hoge temperaturen en thermische cycli.
Vraag: Hoe wordt een Fin Tube vervaardigd voor industriële warmtewisselaars?
A: Een Fin Tube wordt geproduceerd door vinnen door middel van extrusie, lassen of inbedden aan een naadloze basisbuis te bevestigen voor een stabiele warmteoverdracht.
Vraag: Waarom wordt in raffinaderijen de voorkeur gegeven aan gelaste Fin Tube?
A: Gelaste Fin Tube-ontwerpen zorgen voor een sterkere hechting en betere weerstand tegen corrosie en druk in petrochemische omgevingen.
Vraag: Hoe moet Fin Tube worden geselecteerd voor HVAC-systemen?
A: De keuze van de Fin Tube moet overeenkomen met de luchtstroom, de bedrijfstemperatuur, de blootstelling aan corrosie en de maatvereisten van de HVAC-toepassing.
