Увод
Зашто системи грејања рано отказују? Често је површина граница. Електранама и рафинеријама потребна је јака размена топлоте. Дизајн Фин Тубе побољшава пренос топлоте. Такође штеде простор.
У овом чланку ћете научити како решења Фин Тубе подржавају стабилне перформансе у индустријским системима.
Улога перасте цеви у индустријским системима размене топлоте
У индустријским топлотним системима, Фин Тубе функционише као површинско појачало које омогућава компактној опреми да постигне веће стопе преноса топлоте. Када један од радних флуида — обично ваздух или димни гас — има ниску топлотну проводљивост, једноставно повећање пречника цеви је неефикасно. Уместо тога, проширена геометрија површине умножава спољашњу површину размене топлоте, убрзавајући конвективно расипање топлоте без пропорционалног повећања запремине система.
Из перспективе топлотног инжењеринга, ово побољшање функционише кроз три механизма интеракције:
● Повећана спољашња површина побољшава коефицијенте конвекције у преносу топлоте на страни гаса.
● Оптимизовани размак пераја утиче на турбуленцију протока ваздуха и поремећај граничног слоја.
● Контролисана геометрија ребра балансира добитке у преносу топлоте у односу на пад притиска.
У апликацијама гас-течност и гас-гас, ове структурне карактеристике омогућавају индустријским измењивачима топлоте да одрже перформансе чак и када раде под флуктуирајућим температурама и променљивим условима оптерећења.
Примене у енергетским и процесним индустријама
Ребрасте цеви високих перформанси су широко интегрисане у опрему где ефикасна размена топлоте одређује укупну поузданост система. Типични случајеви индустријске употребе укључују:
● Системи за поврат енергије, где издувни гасови преносе топлоту назад у процесне петље како би се смањио губитак енергије.
● Котлови и економајзери, где се топлота димних гасова враћа ради побољшања термоелектричне ефикасности.
● Кондензатори и хладњаци ваздуха, где повећана спољашња површина компензује релативно мали капацитет преноса топлоте ваздуха.
● Индустријски измењивачи топлоте који се користе у петрохемијским окружењима и опреми под притиском.
Инжењерски циљ у овим сценаријима није само побољшање преноса топлоте, већ и издржљивост конструкције под механичким и термичким стресом. Због тога се структуре Фин Тубе засноване на бешавним челичним цевима често бирају за захтевне секторе као што су производња електричне енергије и петрохемија. Бешавна конструкција елиминише заварене шавове дуж границе притиска, побољшавајући механичку чврстоћу и отпорност на унутрашње флуктуације притиска.
Зашто су важне структуре перастих цеви од бешавних челичних цеви
У окружењима као што су прерада нафте, термоелектране и индустријски објекти за грејање, оперативна ограничења могу значајно утицати на топлотна очекивања. То укључује:
● Повишене температуре у комбинацији са цикличним термичким ширењем
● Пара под високим притиском или процесни флуиди
● Корозивни гасови или хемијски активни кондензати
● Непрекидни радни циклуси
Бешавна челична цевна основа обезбеђује конзистентну дебљину зида и структурну униформност, што повећава стабилност димензија током термичког циклуса. Када се комбинује са пројектованим структурама пераја, резултујући систем Фин Тубе пружа и механичку издржљивост и трајне перформансе преноса топлоте током дугих сервисних интервала.

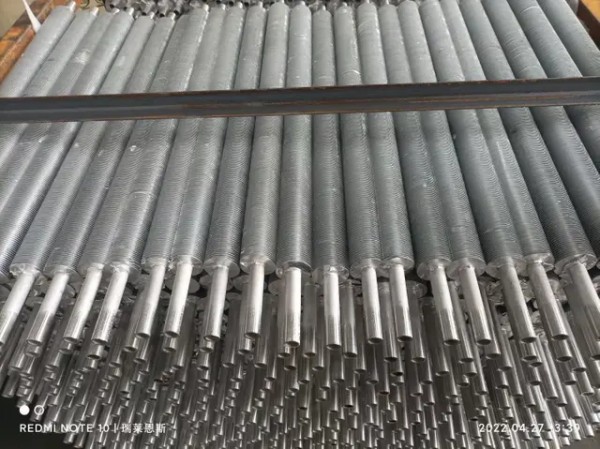

Процес производње ребрастих цеви за измењиваче топлоте
Производња ребрасте цеви за индустријске измењиваче топлоте је координисан процес који укључује избор материјала, методологију причвршћивања ребара и контролу димензија. Свака фаза утиче на дугорочну топлотну ефикасност и поузданост конструкције.
Избор материјала основне цеви
Основа перасте цеви почиње одабиром одговарајуће бешавне челичне цеви. За многе примене измењивача топлоте, бешавне цеви од угљеничног челика у складу са АСТМ/АСМЕ А/СА179 се обично специфицирају због њихове равнотеже топлотне проводљивости и механичке чврстоће. Ове цеви су посебно погодне за окружења умереног до високог притиска у термоелектричним и индустријским системима грејања.
У агресивнијим условима — као што су петрохемијски процеси осетљиви на корозију — бешавне цеви од нерђајућег челика и легуре се бирају да побољшају отпорност на излагање хемикалијама и оксидацију. Избор категорије материјала мора узети у обзир:
● Опсег радне температуре
● Захтеви за унутрашњи притисак
● Изложеност корозији
● Компатибилност са пратећом опремом
Прецизна производња бешавних челичних цеви овде игра централну улогу. Уске толеранције димензија обезбеђују концентричност, уједначену дебљину зида и интегритет површине, што директно утиче на склоп измењивача топлоте и дугорочне конструкцијске перформансе.
Главне технологије причвршћивања пераја
Метода која се користи за везивање ребара за основну цев одређује и термички континуитет и механичку стабилност. У зависности од индустријске температуре и радних услова примењује се неколико примарних конфигурација:
● Конфигурације екструдираних цеви са ребрима, где су ребра формирана интегрално да би се побољшало механичко везивање и смањила топлотна отпорност.
● Заварене структуре перастих цеви, које обезбеђују снажно структурално причвршћивање погодно за примене на високим температурама и високим притиском.
● Уграђени (Г-тип) дизајн цеви са ребрима, где су ребра механички закључана у жлебовима за боље задржавање под вибрацијама.
● Методе везивања у облику ваљака, које се често користе у структурама ребара од нерђајућег челика како би се обезбедио конзистентан контакт између ребра и цеви.
● Металуршки процеси везивања топлог ваљања, који промовишу побољшани континуитет преноса топлоте кроз побољшани интегритет контакта.
Свака метода балансира сложеност производње, чврстоћу везивања и прикладност услова рада. Одговарајући избор зависи од радног окружења, а не само од разматрања трошкова.
Контрола димензија и конструкција у производњи
Прецизност димензија је критична у производњи Фин Тубе јер мале геометријске варијације могу значајно утицати на проток ваздуха и понашање размене топлоте. Индустријска производња стога укључује строгу контролу над:
● Густина ребара и размак, прилагођени да оптимизују захтеве дизајна измењивача топлоте.
● Опсег спољног пречника (5ММ–114,3ММ ОД) и опсег дебљине зида (0,5–20ММ ВТ) како би одговарали спецификацијама опреме под притиском.
● Стабилност структуре под термичким циклусима и флуктуацијама притиска.
Следећа табела сумира кључне параметре контроле димензија у производњи бешавних челичних перастих цеви:
Параметар |
Типичан индустријски асортиман |
Функционални утицај |
Оутер Диаметер |
5ММ–114,3ММ |
Одређује компатибилност са дизајном кућишта измењивача топлоте или завојнице |
Валл Тхицкнесс |
0,5–20 мм |
Утиче на толеранцију притиска и механичку чврстоћу |
Фин Денсити |
Прилагодљиво |
Утиче на брзину преноса топлоте и отпор протока ваздуха |
Тестирање притиска |
Хидростатичко испитивање по стандарду |
Верификује структурални интегритет пре постављања |
Усклађеност са признатим индустријским стандардима и протоколима за испитивање притиска осигурава да свака цев за ребра испуњава структурна и безбедносна очекивања електрана, петрохемијских инсталација и ХВАЦ система.
Кроз координисан избор материјала, технологију причвршћивања и прецизност димензија, производни процес Фин Тубе подржава стабилне перформансе у различитим индустријским апликацијама за пренос топлоте.
Дизајн ребрастих цеви за котлове у електранама
Системи за производњу електричне енергије намећу неке од најзахтевнијих радних услова за склоп Фин Тубе. У економајзерима котлова, предгрејачима ваздуха и секцијама за рекуперацију топлоте, цевни сноп мора да издржи дуготрајно излагање високим температурама димних гасова уз одржавање стабилне топлотне ефикасности. Дизајнерске одлуке на овом нивоу директно утичу на коришћење горива, ефикасност производње паре и дугорочну поузданост опреме.
Захтеви за високотемпературне и термичке циклусе
У котловским системима и јединицама за рекуперацију топлоте за производњу енергије, компоненте Фин Тубе раде под поновљеним циклусима термичког ширења и контракције. Ова циклична оптерећења могу довести до механичког замора ако основна цев и метода везивања пераја нису структурно усклађени са температурним градијентима.
Кључни топлотни напони укључују:
● Брзи пораст температуре током фаза покретања и искључивања
● Континуирано излагање повишеним температурама димних гасова
● Диференцијална експанзија између материјала пераја и основне цеви
Да би решио ове изазове, дизајн мора да уравнотежи побољшање преноса топлоте са механичком издржљивошћу. Бешавне челичне цевне основе обезбеђују уједначену дебљину зида и елиминишу уздужне заварене шавове дуж границе притиска, смањујући концентрацију напона под цикличним термичким оптерећењем. Када се комбинује са одговарајућим методама причвршћивања пераја, склоп одржава стабилност димензија током дугих сервисних интервала.
Структурни захтеви за поузданост
Котловска и термоелектрична окружења захтевају структуралне перформансе високе чврстоће поред топлотне ефикасности. Конфигурације Фин Тубе које се користе у овим системима су обично дизајниране у складу са стандардима опреме под притиском, обезбеђујући компатибилност са генерисањем паре и круговима за размену топлоте под високим притиском.
Критична структурна разматрања укључују:
● Отпорност на унутрашњи притисак у одељцима економајзера и прегрејача
● Интегритет структурног везивања између ребра и цеви под термичким ударом
● Компатибилност са операцијама дувања чађи и чишћења
Следећа табела резимира однос између фактора дизајна и оперативне поузданости у окружењу електране:
Елемент дизајна |
Функционални захтев |
Оперативни утицај |
Бешавна челична базна цев |
Уједначена чврстоћа зида |
Побољшана отпорност на унутрашњи притисак |
Лепљење пераја високог интегритета |
Смањена отпорност топлотног контакта |
Стабилна ефикасност поврата топлоте |
Контролисана геометрија пераја |
Уравнотежен проток ваздуха и отпорност на загађивање |
Конзистентна размена топлоте димних гасова |
Правилно пројектован систем Фин Тубе у примени котлова стога није дефинисан само капацитетом преноса топлоте, већ његовом способношћу да одржи структурну поузданост у екстремним термомеханичким условима.
Перформансе под условима загађења
Окружење димних гасова често садржи пепео, честице и остатке сагоревања који се акумулирају на површинама пераја. Временом, онечишћење може смањити ефикасност преноса топлоте и повећати пад притиска у измењивачу топлоте.
Стратегије дизајна за ублажавање ефеката загађивања укључују:
● Оптимизован размак између ребара како би се омогућио ефикасан проток гаса
● Чврстоћа конструкције која може толерисати одржавање чађи
● Избор материјала отпоран на деградацију површине
У дуготрајном раду, издржљивост прикључка за пераје и основне цеви постаје критична. Механичка деформација или корозија на спојевима везивања могу убрзати пад перформанси. Због тога се системи Фин Тубе који се користе у производњи електричне енергије морају процењивати не само за вршне термичке перформансе, већ и за одрживу ефикасност у радним условима склоним загађивању.
Перформансе заварене цеви ребра у корозивним срединама
Рафинерије и петрохемијска постројења излажу опрему за размену топлоте хемијски агресивним медијима и повишеним притисцима. У овим поставкама, структурне и металуршке карактеристике заварене ребрасте цеви постају централне за дугорочну поузданост.
Рафинерије и петрохемијски услови рада
Системи за прераду нафте и хемијску прераду обично укључују:
● Гасови који садрже сумпор и кисели кондензати
● Токови угљоводоника високе температуре
● Рекуперација топлоте под притиском и процесни размењивачи топлоте
Такви услови захтевају системе Фин Тубе који су способни да се одупру корозији уз одржавање механичке чврстоће. За разлику од умерених ХВАЦ окружења, рафинеријске апликације захтевају побољшану стабилност везивања и компатибилност материјала како би се спречио превремени квар на интерфејсу перо-цев.
Материјал и стратегија заваривања
Избор материјала игра одлучујућу улогу у корозивним срединама. Класе нерђајућег челика као што су 304, 316 и 321 се често наводе због њихове побољшане отпорности на оксидацију и хемијске нападе. Избор зависи од тежине излагања, температурног опсега и хемије процеса.
Стратегија везивања је подједнако критична. Металуршко везивање постигнуто врућим ваљањем или завареним методама причвршћивања пераја обезбеђује минималну отпорност на топлотни контакт и робусну структурну везу. Правилне процедуре заваривања смањују микро-празнине које би могле да заробе корозивне агенсе и иницирају локализовану деградацију.
Где је применљиво, усклађеност са стандардима као што су АСТМ Б-432 и АСТМ Б338-2010 обезбеђује конзистентност димензија и материјала за индустријске измењиваче топлоте. Ови стандарди помажу у дефинисању прихватљивих механичких својстава и параметара верификације квалитета.
Разматрања дугорочне издржљивости
Контрола брзине корозије је неопходна у хемијским и алкалним срединама. Чак и мали губици материјала могу временом да промене дебљину зида и угрозе отпорност на притисак. Из тог разлога, системи Фин Тубе у петрохемијским постројењима морају показати:
● Стабилна отпорност на корозију под одређеним пХ условима
● Толеранција притиска компатибилна са захтевима за индустријске котлове и процесне измењиваче топлоте
● Структурна чврстоћа везивања која издржава продужено излагање хемикалијама
Испитивање хидростатског притиска пре испоруке пружа додатну заштиту провером интегритета цеви под контролисаним условима надпритиска. Овај корак осигурава да сваки склоп Фин Тубе испуњава структурна очекивања пре интеграције у рафинеријске или хемијске процесне системе.
Прилагођена решења за ребрасте цеви за ХВАЦ системе
У апликацијама за ХВАЦ и грејање воде, приоритети дизајна Фин Тубе се померају са екстремне топлотне отпорности на оптимизацију ефикасности, компактност и флексибилност инсталације. Док су радне температуре обично ниже него у окружењима за струју или рафинерију, прецизност дизајна остаје кључна за стабилне перформансе размене топлоте.
Конфигурације Фин Тубе за комерцијалне ХВАЦ грејне спирале и ваздушне хладњаке су пројектоване да уравнотеже отпор протока ваздуха са ефективном површином. Лагане структурне комбинације смањују оптерећење система, док компактне геометрије олакшавају интеграцију у ограничене механичке просторије или кровне јединице.
Конфигурације специфичне за апликацију
Различити сценарији ХВАЦ и третмана воде захтевају прилагођене дужине цеви и стратегије заштите од корозије. на пример:
● Челична ребраста цев од 4м се може применити у стамбеним или индустријским системима за грејање воде, смањујући тачке повезивања и побољшавајући ефикасност инсталације.
● Антикорозивна ребраста цев од 1м може да подржи комунално снабдевање водом, третман отпадних вода или кругове грејања где су ограничења простора и изложеност корозији релевантни.
Ове конфигурације су дизајниране да побољшају континуитет преноса топлоте уз одржавање компатибилности са системским притиском и температурним захтевима.
Параметри прилагођавања за различите ХВАЦ потребе
ХВАЦ и системи за хлађење често захтевају флексибилност у геометријским и материјалним спецификацијама. Прилагодљиви параметри укључују:
● Густина пераја у распону од 19 до 40 пераја по инчу
● Променљиви спољни пречници и дебљине зидова
● Врсте материјала одабране за влажност и умерено излагање хемикалијама
Табела у наставку сумира кључне елементе флексибилности дизајна у решењима Фин Тубе оријентисаних на ХВАЦ:
Параметар |
Опсег прилагођавања |
Функционална корист |
Фин Денсити |
19–40 ФПИ |
Оптимизује проток ваздуха и равнотежу размене топлоте |
Дужина цеви |
1м / 4м опције |
Прилагођава се ограничењима инсталације |
Материал Граде |
Угљенични челик / Нерђајући челик |
Одговара захтевима за корозију и издржљивост |
Усклађивањем геометријске конфигурације, квалитета материјала и контекста инсталације, Цустом Фин Тубе решења за ХВАЦ системе подржавају ефикасне операције грејања, хлађења и третмана воде уз одржавање структуралног интегритета током продужених периода рада.
Закључак
Производња Фин Тубе обликује пренос топлоте и издржљивост система. Експертиза о беспрекорном челика подржава стабилне перформансе у електроенергетским, рафинеријским и ХВАЦ системима. Прави дизајн пераја мора одговарати условима. Избор материјала је важан.
Сузхоу Баокин Прецисион Мецханицал Цо., Лтд. пружа прецизна решења Фин Тубе. Њихови производи повећавају ефикасност, снагу и дугорочну вредност.
ФАК
П: Који фактори утичу на перформансе Фин Тубе у електранама?
О: Перформансе ребрасте цеви зависе од геометрије пераја, чврстоће основног материјала и методе везивања под условима високе температуре и термичког циклуса.
П: Како се производи Фин Тубе за индустријске измењиваче топлоте?
О: Ребраста цев се производи причвршћивањем ребара екструзијом, заваривањем или уградњом на бешавну основну цев ради стабилног преноса топлоте.
П: Зашто се у рафинеријама преферира заварена цев са ребрима?
О: Дизајн са завареним перастим цевима обезбеђује јаче везивање и бољу отпорност на корозију и притисак у петрохемијским срединама.
П: Како треба изабрати Фин Тубе за системе ХВАЦ?
О: Избор ребрасте цеви треба да одговара протоку ваздуха, радној температури, изложености корозији и димензионалним захтевима за ХВАЦ апликацију.
