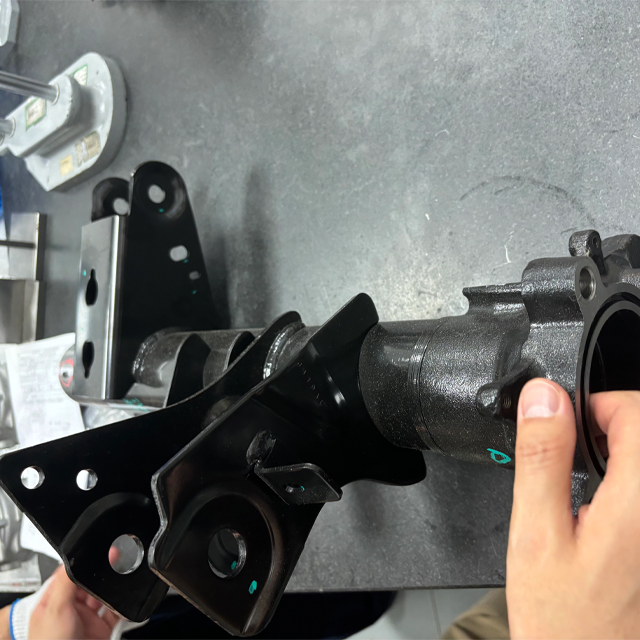

Tuburi auto din spate ranforsate: cum tehnologia avansată a tuburilor ridică ștacheta pentru siguranța vehiculului

Trecerea către vehicule electrice mai grele (EV) modifică fundamental dinamica impactului în spate. Bateriile moderne adaugă o greutate imensă șasiului. Această masă adăugată crește exponențial energia cinetică în timpul coliziunilor. Componentele structurale tubulare standard pur și simplu nu mai pot gestiona aceste forțe extreme. Acestea au tendința de a se prinde prematur la sarcini de vârf.

OEM și furnizorii de nivel 1 se confruntă astăzi cu mandate conflictuale. Trebuie să maximizați spațiul de supraviețuire al pasagerilor. De asemenea, trebuie să protejați celulele volatile ale bateriei de intruziunile din spate. Simultan, inginerii trebuie să reducă greutatea componentelor. Vehiculele mai ușoare ajută producătorii să atingă ținte agresive de autonomie și emisii. Echilibrarea acestor cerințe necesită o abordare inginerească complet nouă.

Acest articol defalcă criteriile de bază de inginerie. Examinăm realitățile de selecție a materialelor și cadrele moderne de producție. Veți învăța cum să evaluați a Tubul fasciculului spate automat ranforsat eficient. Ne concentrăm pe creșterea producției fără a compromite respectarea strictă a siguranței sau a vă umfla amprenta de carbon.

Recomandări cheie

• Integrare la nivel de sistem: Tuburile de fascicul auto ranforsate din spate trebuie acum evaluate ca noduri integrale ale unei cuști de siguranță holistică, în special pentru protecția bateriei EV, mai degrabă decât barele de impact izolate.

• Compoziții ale matricei materialelor: decizia între aluminiu, oțel avansat/ultra-înalt de rezistență (AHSS/UHSS) și compozitele hibride emergente se reduce la echilibrarea rezistenței brute, investițiile în scule și rezistența lanțului de aprovizionare.

• Eficiență în producție: Materialele de înaltă rezistență formate la rece (până la 1700 MPa) înlocuiesc rapid ștanțarea la cald consumatoare de energie, oferind o cale viabilă către reducerea costurilor de producție și reducerea amprentei de carbon.

• Sustenabilitatea ca măsură: deciziile de achiziții sunt din ce în ce mai mult conduse de emisiile de carbon pe durata de viață și de reducerea riscurilor din lanțul de aprovizionare (de exemplu, îndepărtarea dependenței de o singură sursă de materii prime precum magneziul).

Schimbarea tehnică: de ce grinzile standard din spate eșuează Arhitecturile moderne

Vehiculele electrice poartă pachete masive de baterii. Aceasta concentrează puternic masa în apropierea planșeului și a axelor din spate. Când are loc o coliziune din spate, transferul de energie cinetică este masiv. Este exponențial mai mare decât în ​​vehiculele tradiționale cu motor cu ardere internă (ICE). Grinzile spate standard se prăbușesc în întregime sub acest stres. Le lipsește rigiditatea la torsiune necesară pentru a disipa o astfel de forță bruscă și violentă. Fizica de bază necesită parametri structurali complet noi.

Redefinirea spațiului de supraviețuire este o prioritate de top pentru inginerii de accidente. Zona de deviere de 5 până la 25 cm este incredibil de critică. Un bine conceput Tubul cu fascicul automat ranforsat previne patrunderea in cabina pasagerilor. Mai important, oprește pătrunderea în zonele volatile de reținere a bateriei. Puncțiile bateriei duc la o fugă termică catastrofală. Nu puteți risca acest eșec în nicio circumstanță. Tubul acționează ca barieră fizică principală.

Asistăm la o schimbare majoră de la proiectarea la nivel de componentă la proiectarea la nivel de sistem. Inginerii obișnuiau să trateze grinda din spate ca pe o țeavă metalică de sine stătătoare. Acum, îl vedem ca pe o siguranță structurală extrem de proiectată. Transferă intenționat energia cinetică în șinele mai largi de gestionare a accidentelor ale vehiculului. Acesta servește ca un nod activ, de rutare a energiei, într-o cușcă de siguranță holistică. Se conectează cu șine longitudinale și subcadre pentru a distribui sarcinile uniform.

Evaluarea cadrelor de materiale pentru tuburile armate ale fasciculului auto din spate

Selectarea materialului potrivit necesită echilibrarea integrității structurale cu limitele de greutate ale vehiculului. Oțelurile avansate și ultra-înalte (AHSS/UHSS) rămân incredibil de populare. Ele oferă o forță de curgere excepțională. Ele se scalează eficient din punct de vedere al costurilor pe platformele globale. Oțelul de înaltă rezistență oferă o absorbție de energie foarte previzibilă în timpul impactului. Cu toate acestea, are o penalizare distinctă de greutate. Oțelul este mai greu decât alternativele moderne de aluminiu. De asemenea, vă confruntați cu potențiale probleme de coroziune. Aceste oțeluri necesită galvanizare avansată sau acoperiri specializate pentru a supraviețui condițiilor dure de drum.

Aliajele de aluminiu de calitate superioară reprezintă o alternativă convingătoare. Se laudă cu un raport excelent rezistență-greutate. Aluminiul cântărește aproximativ o treime mai mult decât oțelul. Prezintă rezistență inerentă la oxidare, eliminând necesitatea unei rezistențe complexe la rugină. Este foarte reciclabil. Dar materia primă costă mult mai mult. Sudarea structurilor complexe din aluminiu necesită procese specializate, costisitoare. Aluminiul prezintă, de asemenea, comportamente distincte de fractură sub încărcare punctuală extremă. Se poate forfea catastrofal, mai degrabă decât să se îndoaie și să absoarbă energie.

Structurile hibride și compozite reprezintă marginea actuală a ingineriei de siguranță. Inginerii combină din ce în ce mai mult miezurile de oțel cu polimeri armați cu fibre (FRP). Acest lucru obține o rigiditate imensă. Menține perfect comportamentul de strivire controlat. În același timp, reduce greutatea în mod agresiv. Această strategie îi ajută pe producători să evite în totalitate materialele cu consum mare de carbon. Atenuează riscurile geopolitice legate de mineralele concentrate geografic.

Tabel de comparare a materialelor

Realități de producție: tehnici de formare și scalabilitate

Din punct de vedere istoric, industria auto s-a bazat în mare măsură pe oțel cu bor ștanțat la cald pentru grinzile anti-intruziune. Acest proces funcționează bine, dar consumă cantități masive de energie. Astăzi, industria evoluează rapid. Acum am ștanțat la rece oțeluri martensitice variind de la 1400 MPa la 1700 MPa. Ștanțarea la rece reduce drastic cheltuielile de capital. Nu aveți nevoie de cuptoare masive și scumpe de încălzire termică la podeaua fabricii. Timpii de ciclu sunt mult mai rapid. Amprenta energetică scade semnificativ.

Cu toate acestea, oțelul de ultra-înaltă rezistență ștanțat la rece prezintă provocări inginerești distincte. Materialele de înaltă rezistență prezintă un retur sever după ștanțare. Uneltele trebuie să anticipeze acest efect de rebound cu acuratețe. Ingineria precisă a matriței previne micro-fisurarea în timpul fazei de formare. Microfisurile compromit integral integritatea structurală. Pentru a depăși acest lucru necesită prese servo avansate și lubrifianți sofisticați pentru matrițe.

Hidroformarea oferă o altă cale de producție extrem de eficientă. Utilizează grosimi variabile ale pereților pentru a optimiza rezistența exact acolo unde este necesar. Procesul schimbă fundamental modul în care tuburile gestionează forțele de impact.

Procesul de hidroformare pentru tuburi de siguranță

1. Încărcarea tubului: Un semifabricat tubular drept sau pre-îndoit este plasat într-o cavitate a matriței prelucrată cu precizie.

2. Presurizarea fluidului: matrița se închide și presiunea hidraulică extremă forțează fluidul direct în interiorul tubului.

3. Expansiunea materialului: fluidul împinge metalul spre exterior. Forțează tubul să asume contururile exacte ale matriței.

4. Control variabil al grosimii: Procesul menține pereții mai groși la rosturile de montare pentru rigiditate. Lasă în mod intenționat secțiuni mai subțiri în centru pentru a crea zone de zdrobire controlate.

5. Extracția finală: fluidul se scurge, iar mașina ejectează o componentă complexă, monolitică, pregătită pentru tăierea cu laser.

Testare și simulare de impact: verificarea deformării controlate

O grindă din spate nu poate fi pur rigidă. Dacă refuză să cedeze, transferă forța mortală direct pasagerilor. Trebuie să eșueze previzibil. Trebuie să echilibrați perfect tensiunea de curgere, ratele de deformare și deformarea planificată. În timpul unei coliziuni, energia cinetică trebuie să se transforme mai întâi în energie potențială elastică. Structura este apoi supusă strivirii controlate. Se pliază în modele predeterminate pentru a încetini vehiculul care impactează în siguranță.

Furnizorii de nivel 1 solicită din ce în ce mai mult o integrare solidă a gemenelor digitale. Datele de inginerie asistată de computer (CAE) și analiza cu elemente finite (FEA) sunt obligatorii. Aveți nevoie de aceste date cu mult înainte de a finanța prototipuri fizice. Simularea impactului multi-unghi validează designul la începutul ciclului de dezvoltare. Evidențiază punctele slabe sub sarcini complexe, în afara axei. Gemenii digitali permit inginerilor să testeze zeci de iterații în câteva zile. Acest lucru reduce luni de la cronologia tradițională de cercetare și dezvoltare.

Modelele digitale sunt fantastice, dar validarea fizică rămâne punctul de control suprem. Criteriile standard de conformitate contează enorm. Organizații precum IIHS și Euro NCAP dictează protocoale stricte de testare. Testul de îndoire în trei puncte verifică direct limitele materialului. Tubul trebuie să se deformeze puternic, fără a se fisura la sarcinile de vârf. Orice fractură vizibilă în timpul unui test de îndoire are ca rezultat o evaluare imediată a eșecului. Validarea asigură că sistemele de siguranță funcționează impecabil în lumea reală.

Strategia de achiziții: echilibrarea carbonului și conformitatea

Echipele de achiziții se confruntă cu o presiune imensă pentru a îndeplini obiectivele ESG (de mediu, social și guvernanță). Trebuie să traduceți alegerile materiale în câștiguri cuantificabile în materie de durabilitate. Optarea pentru oțel format la rece cu conținut ridicat de reciclat este foarte eficientă. Alternativ, puteți alege aluminiu cu consum redus de energie extrudat în instalații alimentate cu energie regenerabilă. Aceste alegeri strategice îi ajută direct pe OEM să îndeplinească mandate stricte pentru lanțul de aprovizionare net zero. Echivalența carbonului este acum o măsură de sursă primară.

Reziliența lanțului de aprovizionare este la fel de critică. Concentrarea geografică prezintă un risc strategic masiv. De exemplu, o singură țară controlează marea majoritate a producției globale de magneziu. Bazarea pe materiale dintr-o singură sursă amenință întreaga linie de producție. Perturbarea cauzează blocaje masive.

Trebuie să vă schimbați în mod activ strategia de aprovizionare. Utilizați gradele AHSS/UHSS disponibile pe scară largă ori de câte ori este posibil. Investește în compozite structurale proiectate utilizând furnizori locali de fibre. Acest lucru vă diversifică matricea de aprovizionare. Consolidează rezistența împotriva șocurilor geopolitice și a restricțiilor comerciale bruște. O strategie inteligentă de achiziție vă asigură că puteți construi vehicule în mod constant, indiferent de fluctuațiile globale ale aprovizionării.

Concluzie

• Navigați în complexitate: Aprovizionarea unui tub de fascicul auto ranforsat necesită înțelegerea fizicii coliziunilor, a constrângerilor de ambalare a vehiculelor electrice și a limitărilor de procesare a materialelor.

• Prioritizează fabricabilitatea: evitați urmărirea „materialelor miraculoase” teoretice fără a evalua scalabilitatea acestora. Oțelul ștanțat la rece de înaltă rezistență oferă adesea calea cea mai fiabilă.

• Adoptați simularea digitală: solicitați întotdeauna date solide CAE și FEA de la furnizorii dvs. de tuburi înainte de a iniția prototipul fizic.

• Securizați lanțul de aprovizionare: optați pentru materiale care oferă un echilibru între integritate structurală ridicată și opțiuni globale de aprovizionare diverse, cu risc scăzut.

Sfatuim echipele de inginerie si achizitii sa initieze din timp discutiile cu furnizorii. Abordați-le cu parametrii dvs. specifici de simulare a accidentelor și constrângerile de ambalare clar definite. Vă recomandăm să treceți imediat la studiile de fezabilitate digitală. Acest lucru vă asigură că proiectele dvs. se aliniază cu capacitățile reale de producție înainte ca capitalul să fie angajat.

FAQ

Î: Care este diferența principală în dinamica impactului pentru fasciculele din spate la vehiculele electrice față de vehiculele ICE?

R: Vehiculele electrice sunt dotate cu baterii grele, montate în spate sau sub podea, care absolut nu pot suporta intruziunea. Fazele din spate la vehiculele electrice necesită o rigiditate semnificativ mai mare. Au nevoie de modele distincte de dirijare a energiei pentru a proteja aceste zone nedeformabile, gestionând o energie cinetică mult mai mare determinată de masă.

Î: Tuburile din spate din oțel ultra-înaltă (UHSS) pot fi formate la rece fără crăpare?

A: Da. Progresele în clasele specifice de oțel martensitic și sculele de precizie permit acum ștanțare fiabilă la rece. Producătorii pot forma cu succes materiale de până la 1700 MPa. Aceste componente trec teste stricte de îndoire în trei puncte fără a suferi defecțiuni structurale sau micro-fisuri.

Î: Cum contribuie o grindă din spate întărită la obiectivele de sustenabilitate OEM?

R: Ingineria modernă a fasciculului reduce direct emisiile de CO2 pe ciclul de viață. Se realizează acest lucru prin optimizarea grosimii materialului pentru ușurare. Trecerea la o producție cu consum mai puțin de energie, cum ar fi ștanțarea la rece peste formarea la cald, reduce drastic amprenta de carbon din producție. Utilizarea de materiale foarte reciclabile, cum ar fi aluminiul sau oțelul reciclat, amplifică aceste câștiguri de mediu.
