Die bestuur van termiese uitbreiding daag industriële ingenieurs daagliks uit. Dop- en buis-hitteruilers verduur geweldige operasionele spanning. Verskillende uitbreidingskoerse kan stewige stelsels vinnig uitmekaar skeur. Ons moet voortdurend meganiese betroubaarheid balanseer teen vervaardigings- en onderhoudsperke. Die TEMA BEU-ontwerp hanteer hoë-temperatuur verskille effektief. Baie beskou dit as die industriestandaard. Dit is egter nooit 'n universele oplossing nie. Jy moet die ontwerp noukeurig by jou spesifieke operasionele beperkings pas.

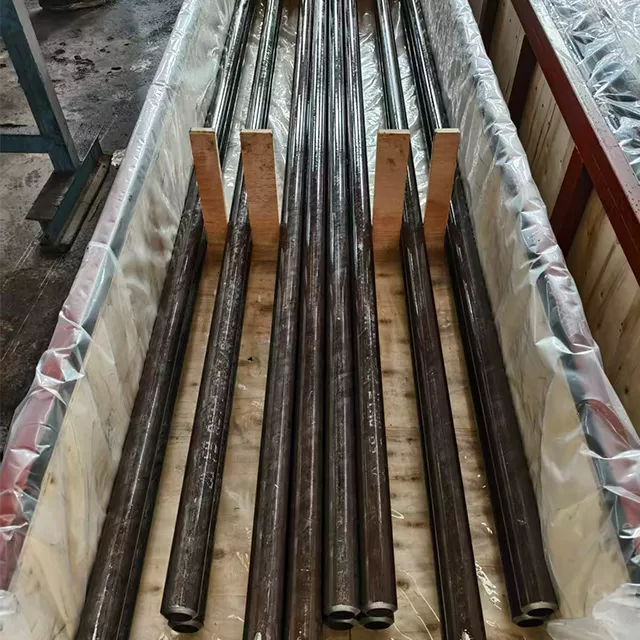

Hierdie gids vestig 'n streng, bewysgebaseerde evalueringsraamwerk. Verkrygingsingenieurs en fasiliteitsbestuurders sal uitvoerbare kriteria hier vind. Jy sal presies leer hoe om a te spesifiseer en te bron U Buigbuis vir hittewisselaars . Ons dek noodsaaklike metallurgiese standaarde, vloeistofdinamika en streng gehaltebeheer. Ons sal jou help om voortydige meganiese foute te vermy en langtermyn betroubaarheid te optimaliseer.
Sleutel wegneemetes
Vermindering van termiese spanning: U-buigbuise absorbeer inherent differensiële termiese uitsetting sonder om duur dop-kantuitsettingsvoege te benodig.
Toepassingsgrense: Hulle is ideaal vir hoë termiese skok-omgewings (HVAC, kragopwekking), maar streng beperk tot skoon vloeistowwe aan die buiskant as gevolg van meganiese skoonmaakbeperkings by die draai.
Vervaardigingsrisiko's: Onbehoorlike kouetrek tydens buiging lei tot Spanningskorrosie-krake (SCC) tensy dit versag word deur ASME-voldoende na-buig hittebehandeling.
TCO-voordeel: Die vervanging van 'n gelokaliseerde U-buisbundel spaar ongeveer 40% in vergelyking met volle hitteruilervervanging.
Die besigheidsgeval: Wanneer om 'n U-buigbuis te spesifiseer
Jy kan nie die fisika van termiese differensiale in industriële prosesse ignoreer nie. Uiterste temperatuurveranderinge dwing materiaal om uit te brei en saam te trek. Staaldoppe en koperbuise brei teen baie verskillende tempo's uit. Oorweeg 'n scenario waar uiterste stoomhitte 'n koue stelsel binnedring. Die interne buise sal aansienlik meer strek as die buitenste dop. 'n Stywe verbinding aan albei kante sal uiteindelik kraak onder hierdie geweldige spanning. A U Buigbuis bied 'n 'drywende' einde. Hierdie geboë toppunt beweeg vrylik binne die dopholte. Dit absorbeer natuurlik differensiële strek en verhoed dat die buisplaat misluk.
Reguit buisontwerpe staar heeltemal verskillende meganiese realiteite in die gesig. Ingenieurs klassifiseer hulle onder die TEMA BEM-benaming. Reguit buise benodig komplekse drywende koppe om hoë termiese variansie te hanteer. Alternatiewelik maak hulle staat op brose uitsettingsvoege wat in die buitenste dop ingebou is. Hierdie toevoegings stel verskeie potensiële lekpunte in. Hulle verhoog ook vervaardigingskompleksiteit en operasionele risiko.
Ruimtebeperkings dikteer dikwels fasiliteitontwerpkeuses. U-buigings maksimeer hitte-oordragoppervlakte binne 'n kompakte ruimtelike voetspoor. ’n Enkele horisontale voetspoor huisves twee keer die lineêre buislengte. Hierdie geometriese doeltreffendheid dien digte kommersiële meganiese kamers perfek.
Ontwerpeenvoud beïnvloed direk vervaardigingsdoeltreffendheid. Die gebruik van 'n enkele buisplaat en 'n enkelkanaalkop stroomlyn produksie aansienlik. Minder sweislasse beteken minder mislukkingsmodusse. Ons skakel die hele agterkopsamestelling uit wat in reguitbuismodelle voorkom. Hierdie minimalistiese benadering lewer uitstekende hoë-temperatuur werkverrigting.
Strukturele Vergelyking: BEM Reguit Tube vs BEU U-Tube
Kenmerk / Metrieke |
BEM (reguit buis) |
BEU (U-buisontwerp) |
Termiese spanningshantering |
Vereis eksterne uitsettingsvoege of drywende koppe. |
Absorbeer natuurlik uitsetting via die drywende buiging. |
Ruimtelike voetspoor |
Vereis langer horisontale speling vir gelyke oppervlakte. |
Hoogs kompak; maksimeer oppervlakte per vierkante voet. |
Komponent kompleksiteit |
Twee buisplate, twee kanaalkoppe. |
Een buisvel, een kanaalkop. |
Lek potensiaal |
Hoër as gevolg van veelvuldige pakkingverbindings aan beide kante. |
Aansienlik verlaag deur die agterkop uit te skakel. |
Evalueringsraamwerk: Vloeistofkenmerke en toepassingsgrense
Deursigtige beperkings bou ingenieursvertroue. Jy moet erken wanneer 'n U-buis ontwerp sal misluk. Ons definieer die toepassingsgrense streng op grond van vloeibare eienskappe. Die primêre diskwalifiseerder behels meganiese skoonmaakbeperkings. Jy kan nie stewige skoonmaakstawe deur 'n stywe kromme druk nie.
Hoogs viskeuse vloeistowwe hou ernstige operasionele risiko's in. Mis en media wat swaar gesuspendeerde vaste stowwe dra, sal by die buigpunt versamel. Hierdie deeltjies agglomereer en verstik uiteindelik die vloeipad. Jy moet eerder swaar bevuilde media deur die dopkant stuur. Alternatiewelik moet jy 'n reguit buiskonfigurasie spesifiseer. Reguit buise laat direkte siglyn meganiese skraping toe.
Ideale bedryfscenario's vereis skoon buis-kant media. Ons beveel hierdie konfigurasies sterk aan vir stoomlyne en behandelde ketelwater. Skoon koelmiddels en verfynde chemiese gasse presteer ook besonder goed. Hulle laat minimale oorblyfsels agter en skakel die behoefte aan harde meganiese boorwerk uit.
Hoëtemperatuurafwykingstelsels vereis hierdie presiese argitektuur. Kommersiële HVAC-stelsels ondergaan konstante termiese skok soos vragte fluktueer. Raffinaderyverwarmers verduur intense termiese fietsry tydens opstart- en afskakelfases. Die drywende bondel absorbeer hierdie vlugtige temperatuurswaaie naatloos sonder om die primêre sweislasse te vermoei.
Vibrasie en vloeisnelheid stel nog 'n kritiese evalueringsmetriek bekend. Vloeistowwe wat deur die pype bruis, skep dinamiese fisiese kragte. Die nie-ondersteunde buigradius ervaar die hoogste spanning van vloei-geïnduseerde vibrasie. Indien kruisvloeisnelhede kritieke drempels oorskry, vind draaikolkstorting plaas. Hierdie verskynsel veroorsaak dat die buise teen mekaar kletter. Volgehoue vibrasie lei direk tot metallurgiese moegheid en katastrofiese breuk. Ingenieurs moet sorgvuldig die stootspasiëring bereken om die reguit lengtes net voor die kromme te ondersteun.
Ingenieurswese en vervaardigingstandaarde vir hittewisselaars U Buigbuis
Voortydige meganiese mislukking spruit gewoonlik uit swak vervaardiging. U moet gesaghebbende tegniese kriteria tydens vervaardiging afdwing. Die buigproses verander inherent die metaal se fisiese geometrie. Gestandaardiseerde berekeninge verseker dat die materiaal sy drukhouvermoë behou. Ons moet streng by TEMA- en ASME-basislynvereistes hou.
Buigradiusberekeninge beheer die hele vormingsproses. Die buigradius (R) moet tipies gelyk wees aan of meer as 1,5 keer die buis se buitedeursnee (OD). Stywe radiusse skep ernstige meganiese kwesbaarhede. Die buitenste kurwe, bekend as die extrados, strek dramaties tydens koue trekking. Hierdie strek veroorsaak gevaarlike muurverdunning. Terselfdertyd kan die deursnee van die buis plat in 'n ovaal vorm. Erge ovaalheid kompromitteer die interne drukgraderings en verander vloeistofdinamika. Jy moet die streng monitor Hittewisselaars U Buigbuis tydens hierdie presiese vormingstadium.
Koue-trek stel gevaarlike oorblywende spannings in. Buig verhoog natuurlik die metaal se hardheid. Ongelukkig verminder dit die rekbaarheid drasties. Geharde, gestresste metaal nooi spanningskorrosiekrake (SCC). Chloriede in die vloeistof sal hierdie beklemtoonde mikroskopiese graangrense genadeloos aanval.
Om hierdie kouewerkrisiko's te versag vereis verpligte hittebehandeling. Jy moet die oorblywende spanning wat in die toppunt opgebou is, verlig. ASME UG-79-standaarde dikteer presiese protokolle vir hierdie proses. Ons beveel oplossing uitgloeiing gevolg deur vinnige blus.
Vereiste Post-Bend Hittebehandeling Protokol
Voorskoonmaak: Maak die buigarea deeglik skoon om treksmeermiddels te verwyder. Koolstofreste kan gelokaliseerde putvorming tydens verhitting veroorsaak.
Teikenverhitting: Verhit die buiggebied en ten minste 150 mm van die aangrensende reguit been. Vir austenitiese vlekvrye staal (soos 304/316L), hou die temperatuur streng tussen 1040°C en 1100°C.
Weektyd: Handhaaf die piektemperatuur lank genoeg om volledige herkristallisasie van die interne korrelstruktuur moontlik te maak.
Vinnige blus: Verkoel die metaal vinnig deur lugontploffings of waterbespuitings te gebruik. Stadige verkoeling laat karbied neerslag toe, wat weerstand teen korrosie verwoes.
Finale inspeksie: Gaan die geoksideerde oppervlak na en berei dit voor vir chemiese passivering.
Operasionele vervanging en instandhoudingstrategie
Langtermyn bedryfsdoeltreffendheid berus op slim instandhoudingsbeplanning. Industriële stilstand stop produksie en druk ingenieurshulpbronne. Fasiliteitsbestuurders moet toerusting kies wat vinnige ingrypings fasiliteer. Die drywende bondel-argitektuur bied massiewe voordele tydens omkeerperiodes.
Oorweeg die proses om 'n gedegradeerde bundel teenoor 'n volle eenheid te vervang. ’n Gelokaliseerde buisversaking veroordeel nie noodwendig die hele hitteruiler nie. Die robuuste buitenste dop hou gewoonlik dekades langer as die interne buise. Wanneer buise afbreek, ontgrendel instandhoudingspanne eenvoudig die primêre kanaalkop. Hulle kan dan vinnig die hele bondel uit die dopholte trek.
Hierdie operasionele voordeel verskuif instandhoudingstrategieë fundamenteel. Om 'n gedegradeerde bondel om te ruil, verkort deurlooptye drasties. Vervaardigers kan dikwels standaard vervangingsbundels in 24 tot 48 uur vervaardig. Omgekeerd kan dit maande neem om 'n heeltemal nuwe pasgemaakte dop- en buiseenheid te bestel. Die behoud van die bestaande pypverbindings aan die dopkant voorkom uitgebreide hersweiswerk. Jou fasiliteit keer terug na normale werking in 'n fraksie van die tyd.
Roetine-onderhoudsprotokolle verskil aansienlik van reguit-buis-eenhede. Skoonmaak aan die kant van die dop bly hoogs toeganklik. Sodra werkers die bondel uittrek, kan hulle die buitebuisoppervlaktes maklik onder druk was. Hulle kan ook die interne dopmure vir erosie inspekteer.
Die skoonmaak van die buiskant vereis gespesialiseerde benaderings. Jy kan nie stewige boorpunte deur die geboë toppunt dwing nie. Fasiliteite moet alternatiewe skoonmaaktegnologieë implementeer.
Goedgekeurde Tube-Side Onderhoudsprotokolle
Skoon-in-Plaats (CIP) Spoel: Sirkulerende gespesialiseerde chemiese oplosmiddels los interne mineraalskaal op. Operateurs pomp hierdie sure of alkalies deur die geslote lus.
Buigsame Hoëdruk Lancing: Gespesialiseerde slange navigeer die buigradius. Hulle blaas interne vuilstowwe weg met uiterste waterdruk.
Akoestiese skoonmaak: Soniese golwe breek bros interne afsettings uit sonder om fisies aan die buiswande te raak.
Voorkomende filtrasie: Die installering van stroomop-sille voorkom dat groot deeltjies die stelsel heeltemal binnedring.
Verkrygingskontrolelys: Gehaltebeheer en Verskafferverifikasie
U kan nie visuele inspeksies alleen vertrou wanneer u komponente verkry nie. Onsigbare mikrokrake en ondergrondse defekte sal katastrofiese mislukkings onder druk veroorsaak. Optreebare gehaltebeheer skei betroubare verskaffers van riskante verskaffers. Jy moet 'n streng verkrygingskontrolelys implementeer.
Verpligte nie-vernietigende toetsing (NDT) bewys strukturele integriteit. Elke vervaardigde bundel moet 'n streng toetsreeks slaag voordat dit die fabriek verlaat.
Noodsaaklike nie-vernietigende toetse
Hidrostatiese toetsing: Tegnici vul die buise met water en druk dit ver buite bedryfsgrense. Hierdie toets verifieer drukintegriteit na-buiging en waarborg sweissekuriteit.
Eddy Current Testing (ECT): Probes gaan deur die reguit lengtes. Hulle genereer elektromagnetiese velde om interne ondergrondse defekte naby die buigoorgangsone op te spoor.
Kleurstofpenetranttoetsing: Inspekteurs pas fluoresserende vloeistowwe op die ekstradose toe. Die kleurstof sypel in mikro-krake op oppervlakvlak wat veroorsaak word deur oormatige strek. 'n Ontwikkelaar maak dan hierdie verborge gebreke sigbaar.
Dimensionele toleransies vereis presiese verifikasie. Jy moet aanvaarbare limiete duidelik in jou aankoopbestellings spesifiseer. Meet muurverdunning op die presiese toppunt van die kromme. Dit moet nooit onder die minimum vereiste dikte vir jou drukgradering daal nie. Bereken die ovaliteitspersentasie om te verseker dat dit aan TEMA-beperkings voldoen. Erge ovaalheid ontwrig vloeistofvloei en verswak die boog.
Dokumentasie dien as jou finale verdediging teen substandaard materiaal. Moet nooit aflewering aanvaar sonder 'n omvattende papierwerkpakket nie. Dring aan op materiaaltoetssertifikate (MTC). Hierdie dokumente spoor die metaal se chemiese samestelling terug na die oorspronklike staalmeule. U moet ook gesertifiseerde hittebehandelingslogboeke eis. Hierdie logs bewys dat die vervaardiger die metaal vir die vereiste tyd by die regte temperatuur gehou het. Sonder hierdie bewys loop jy die risiko om 'n stresbom in jou fasiliteit te installeer.
Gevolgtrekking
Die keuse van die korrekte hitteruilerkomponente vereis balansering van termiese fisika teen instandhoudingsrealiteite. U-buisontwerpe bied buitengewone termiese uitsettingstoleransie en 'n hoogs kompakte ruimtelike voetspoor. Hulle presteer briljant in omgewings wat aan ernstige temperatuurskommelings ly. Hulle eis egter onberispelik skoon vloeistowwe aan die buiskant om onomkeerbare aangroei by die draai te voorkom.
Langtermynbetroubaarheid hang streng af van vervaardigingsuitnemendheid. Verskaffers moet minimum buigradiuslimiete respekteer om kritieke muurverdunning te voorkom. Hulle moet ook streng na-buig hittebehandelings uitvoer om spanningskorrosie krake te neutraliseer. Om hierdie stappe oor te slaan, waarborg vroeë mislukking.
Neem onmiddellike aksie om jou fasiliteit se operasionele toekoms te verseker. Oudit jou huidige vloeistof netheid vlakke en historiese temperatuur deltas. Hersien jou instandhoudingslogboeke om te bepaal of reguit buise jou afskakelprosedures onnodig bemoeilik. Laastens, raadpleeg 'n gesertifiseerde termiese ingenieur om u spesifieke TEMA-vereistes te verifieer voordat u enige verkrygingsbestellings finaliseer.
Gereelde vrae
V: Wat is die minimum buigradius vir 'n U-buigbuis in 'n hitteruiler?
A: Oor die algemeen dikteer TEMA- en ASME-standaarde 'n minimum buigradius van 1,5 keer die buis se buitenste deursnee (1,5D). Die nakoming van hierdie basislyn voorkom oormatige wandverdunning op die extrados. Dit verminder ook strukturele ovaalheid, om te verseker dat die buis interne operasionele druk veilig bevat.
V: Hoe maak jy die binnekant van 'n U-buis hitteruiler skoon?
A: Anders as reguit buise wat stewige meganiese staafwerk toelaat, vereis U-buise nie-rigiede skoonmaaktegnieke. Instandhoudingspanne maak staat op chemiese skoonmaak (spoeling) om skaal op te los. Hulle gebruik ook hoëdruk waterstraal met gespesialiseerde buigsame lanse. Akoestiese skoonmaakmetodes bied nog 'n effektiewe, nie-indringende alternatief vir bros afsettings.
V: Wanneer moet ek 'n reguit buis bo 'n U-buisontwerp kies?
A: Spesifiseer 'n reguit buis (BEM-benaming) wanneer jy te doen het met swaar bevuilde, viskeuse of deeltjies-swaar vloeistowwe binne die buise. Hierdie aggressiewe vloeistowwe veroorsaak blokkasies by die draai. Reguit buise akkommodeer maklik die gereelde, rigiede meganiese skraping wat nodig is om vuil vloeistofstelsels in werking te hou.
