Řízení tepelné roztažnosti je pro průmyslové inženýry každodenní výzvou. Plášťové a trubkové výměníky tepla snášejí obrovské provozní namáhání. Rozdílné rychlosti rozpínání mohou tuhé systémy rychle roztrhnout. Musíme neustále vyvažovat mechanickou spolehlivost s limity výroby a údržby. Konstrukce TEMA BEU efektivně zvládá vysokoteplotní diferenciály. Mnozí to považují za průmyslový standard. Nikdy to však není univerzální řešení. Návrh musíte pečlivě přizpůsobit svým konkrétním provozním omezením.

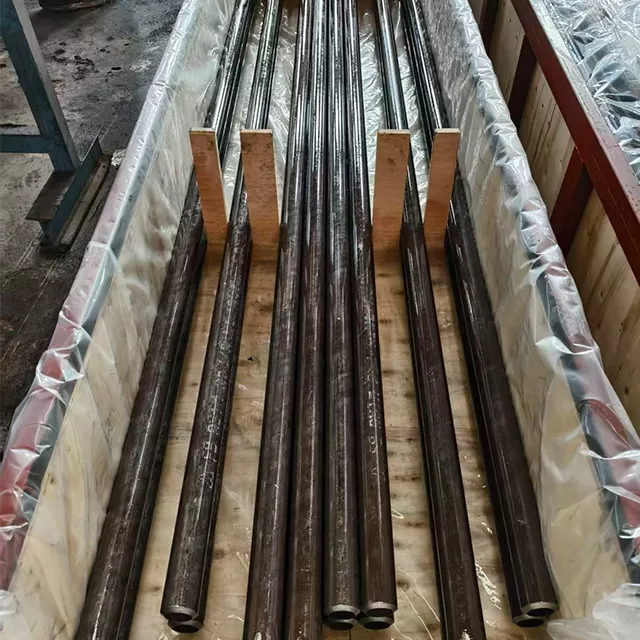

Tato příručka stanoví přísný rámec hodnocení založený na důkazech. Inženýři nákupu a facility manažeři zde najdou použitelná kritéria. Dozvíte se, jak přesně specifikovat a zdroj a U ohýbací trubka pro výměníky tepla . Pokrýváme základní metalurgické standardy, dynamiku tekutin a přísnou kontrolu kvality. Pomůžeme vám předejít předčasným mechanickým poruchám a optimalizovat dlouhodobou spolehlivost.
Klíčové věci
Snížení tepelného napětí: Trubky ohybu ve tvaru U přirozeně absorbují rozdílnou tepelnou roztažnost, aniž by vyžadovaly drahé dilatační spoje na straně pláště.
Hranice použití: Jsou ideální pro prostředí s vysokými teplotními šoky (HVAC, výroba energie), ale přísně omezeny na čisté kapaliny na straně trubek kvůli mechanickému čištění v ohybu.
Rizika při výrobě: Nesprávné tažení za studena během ohýbání vede k praskání v důsledku koroze napětím (SCC), pokud není zmírněno tepelným zpracováním po ohybu v souladu s ASME.
Výhoda TCO: Výměna lokalizovaného svazku U-trubek ušetří přibližně 40 % ve srovnání s úplnou výměnou výměníku tepla.
Obchodní případ: Kdy specifikovat ohýbací trubku do U
Nemůžete ignorovat fyziku tepelných diferenciálů v průmyslových procesech. Extrémní změny teplot nutí materiály expandovat a smršťovat. Ocelové skořepiny a měděné trubky se roztahují značně rozdílnou rychlostí. Zvažte scénář, kdy extrémní horko páry vstupuje do studeného systému. Vnitřní trubky se roztáhnou podstatně více než vnější plášť. Pevné spojení na obou koncích nakonec pod tímto nesmírným napětím praskne. A U Bending Tube poskytuje 'plovoucí' konec. Tento zakřivený vrchol se volně pohybuje uvnitř dutiny skořepiny. Přirozeně absorbuje rozdílné roztahování a zabraňuje poškození trubkovnice.
Konstrukce přímých trubek čelí zcela odlišným mechanickým skutečnostem. Inženýři je klasifikují pod označením TEMA BEM. Rovné trubky vyžadují složité plovoucí hlavy, aby zvládly velké teplotní rozdíly. Případně se spoléhají na křehké dilatační spáry zabudované do vnějšího pláště. Tyto doplňky představují několik potenciálních míst úniku. Zvyšují také složitost výroby a provozní riziko.
Prostorová omezení často určují výběr zařízení. Ohyby do tvaru U maximalizují plochu povrchu pro přenos tepla v rámci kompaktní prostorové stopy. Jediný horizontální půdorys pojme dvojnásobnou délku lineární trubky. Tato geometrická účinnost dokonale slouží hustým komerčním mechanickým místnostem.
Jednoduchost designu přímo ovlivňuje efektivitu výroby. Použití jednoho trubkovnice a jedné kanálové hlavy výrazně zefektivňuje výrobu. Méně svarových spojů znamená méně poruch. Eliminujeme celou sestavu zadního sběrače, která se vyskytuje u modelů s rovnými trubkami. Tento minimalistický přístup poskytuje vynikající výkon při vysokých teplotách.
Srovnání konstrukce: BEM rovná trubka vs. BEU U-trubka
Funkce / Metrika |
BEM (přímá trubka) |
BEU (design U-Tube) |
Zvládání tepelného namáhání |
Vyžaduje vnější dilatační spáry nebo plovoucí hlavy. |
Přirozeně absorbuje expanzi prostřednictvím plovoucího ohybu. |
Prostorová stopa |
Vyžaduje delší horizontální vzdálenost pro stejnou plochu. |
Vysoce kompaktní; maximalizuje plochu na čtvereční stopu. |
Složitost komponent |
Dva trubkovnice, dvě hlavy kanálů. |
Jedna trubkovnice, jedna kanálová hlava. |
Potenciál úniku |
Vyšší díky vícenásobným těsněním na obou koncích. |
Výrazně sníženo odstraněním zadního záhlaví. |
Rámec hodnocení: Charakteristiky kapalin a limity aplikace
Transparentní omezení budují inženýrskou důvěru. Musíte rozpoznat, kdy návrh U-trubice selže. Striktně definujeme hranice použití na základě vlastností kapaliny. Primární diskvalifikace zahrnuje omezení mechanického čištění. Pevné čisticí tyče nemůžete protlačit úzkým obloukem.
Vysoce viskózní kapaliny představují vážná provozní rizika. Kaše a média nesoucí těžké suspendované částice se budou shromažďovat na vrcholu ohybu. Tyto částice se shlukují a nakonec ucpávají dráhu toku. Místo toho musíte silně znečištěné médium vést stranou pláště. Alternativně byste měli zadat konfiguraci přímé trubky. Rovné trubky umožňují přímé mechanické škrábání v přímé viditelnosti.
Ideální provozní scénáře vyžadují čisté médium na straně trubky. Tyto konfigurace vřele doporučujeme pro parní potrubí a upravenou kotlovou vodu. Čistá chladiva a rafinované chemické plyny také fungují výjimečně dobře. Zanechávají minimální zbytky a eliminují potřebu tvrdého mechanického vrtání.
Vysokoteplotní variační systémy vyžadují přesně tuto architekturu. Komerční systémy HVAC procházejí neustálým tepelným šokem, jak zatížení kolísá. Ohřívače rafinerií snášejí intenzivní tepelné cykly během fází spouštění a vypínání. Plovoucí svazek plynule absorbuje tyto těkavé teplotní výkyvy, aniž by unavoval primární svary.
Vibrace a rychlost proudění představují další kritickou vyhodnocovací metriku. Tekutiny proudící potrubím vytvářejí dynamické fyzikální síly. Nepodporovaný poloměr ohybu je vystaven nejvyššímu namáhání z vibrací vyvolaných prouděním. Pokud rychlosti příčného proudění překročí kritické prahové hodnoty, dojde k uvolnění víru. Tento jev způsobuje klapání trubek o sebe. Trvalé vibrace vedou přímo k metalurgické únavě a katastrofálnímu prasknutí. Inženýři musí pečlivě vypočítat rozteč přepážek, aby podpořily rovné délky těsně před zatáčkou.
Inženýrské a výrobní normy pro tepelné výměníky U ohýbání trubek
Předčasné mechanické selhání obvykle pramení ze špatné výroby. Během výroby musíte prosazovat autoritativní technická kritéria. Proces ohýbání ze své podstaty mění fyzickou geometrii kovu. Standardizované výpočty zajišťují, že si materiál zachová schopnost udržet tlak. Musíme přísně dodržovat základní požadavky TEMA a ASME.
Výpočty poloměru ohybu řídí celý proces tváření. Poloměr ohybu (R) se musí typicky rovnat nebo přesahovat 1,5násobek vnějšího průměru trubky (OD). Malé poloměry vytvářejí vážné mechanické zranitelnosti. Vnější křivka, známá jako extrados, se při tažení za studena dramaticky natahuje. Toto natahování způsobuje nebezpečné ztenčování stěn. Současně se může průřez trubky zploštit do oválného tvaru. Silná oválnost snižuje vnitřní tlak a mění dynamiku kapaliny. Musíte přísně sledovat Tepelné výměníky U ohýbání trubek během této přesné fáze tváření.
Tažení za studena přináší nebezpečná zbytková napětí. Ohýbání přirozeně zvyšuje tvrdost kovu. Bohužel to drasticky snižuje tažnost. Tvrzený, namáhaný kov vyvolává praskání koroze pod napětím (SCC). Chloridy v kapalině nemilosrdně napadnou tyto namáhané mikroskopické hranice zrn.
Zmírnění těchto rizik při práci za studena vyžaduje povinné tepelné zpracování. Musíte uvolnit zbytkové napětí nahromaděné v apexu. Standardy ASME UG-79 diktují přesné protokoly pro tento proces. Nařizujeme rozpouštěcí žíhání s následným rychlým kalením.
Požadovaný protokol tepelného zpracování po ohybu
Předčištění: Důkladně očistěte oblast ohybu, abyste odstranili mazací prostředky. Zbytky uhlíku mohou během zahřívání způsobit lokální důlkovou korozi.
Cílové zahřívání: Zahřejte oblast ohybu a alespoň 150 mm přilehlé rovné nohy. U austenitických nerezových ocelí (jako 304/316L) udržujte teplotu přesně mezi 1040°C a 1100°C.
Doba namáčení: Udržujte maximální teplotu dostatečně dlouho, aby byla umožněna úplná rekrystalizace vnitřní struktury zrna.
Rychlé kalení: Kov rychle ochlaďte proudem vzduchu nebo vodní sprchou. Pomalé chlazení umožňuje srážení karbidu, což ničí odolnost proti korozi.
Závěrečná kontrola: Zkontrolujte zoxidovaný povrch a připravte jej na chemickou pasivaci.
Strategie operativní výměny a údržby
Dlouhodobá provozní efektivita závisí na chytrém plánování údržby. Průmyslové odstávky zastavují výrobu a zatěžují inženýrské zdroje. Manažeři objektů musí zvolit vybavení, které umožňuje rychlé zásahy. Architektura plovoucího svazku poskytuje obrovské výhody během období obratu.
Zvažte proces výměny poškozeného svazku oproti plné jednotce. Lokalizovaná porucha trubky nemusí nutně odsoudit celý výměník tepla. Robustní vnější plášť obvykle přežije vnitřní trubky o desítky let. Když trubky degradují, týmy údržby jednoduše odšroubují hlavu primárního kanálu. Poté mohou rychle vytáhnout celý svazek z dutiny skořápky.
Tato provozní výhoda zásadně posouvá strategie údržby. Výměna degradovaného balíčku drasticky zkracuje dodací lhůty. Výrobci často dokážou vyrobit standardní náhradní balíčky za 24 až 48 hodin. A naopak, objednání zcela nové vlastní jednotky pláště a trubek může trvat měsíce. Zachování stávajících potrubních spojů na straně pláště zabraňuje rozsáhlému opětovnému svařování. Vaše zařízení se vrátí do normálního provozu za zlomek času.
Protokoly rutinní údržby se výrazně liší od jednotek s přímou trubicí. Čištění na straně pláště zůstává vysoce dostupné. Jakmile pracovníci vyjmou svazek, mohou snadno tlakově omýt vnější povrchy trubek. Mohou také kontrolovat vnitřní stěny pláště z hlediska eroze.
Čištění na straně trubek vyžaduje specializované přístupy. Tuhé vrtáky nemůžete protlačit zakřiveným vrcholem. Zařízení musí zavádět alternativní čisticí technologie.
Schválené protokoly údržby na straně trubky
Proplachování Clean-in-Place (CIP): Cirkulující specializovaná chemická rozpouštědla rozpouští vnitřní minerální kámen. Operátoři čerpají tyto kyseliny nebo zásady přes uzavřenou smyčku.
Flexibilní vysokotlaké kopání: Specializované hadice se pohybují v poloměru ohybu. Odstřelují vnitřní nečistoty pomocí extrémního tlaku vody.
Akustické čištění: Sonické vlny rozbíjejí křehké vnitřní usazeniny, aniž by se fyzicky dotýkaly stěn trubice.
Preventivní filtrace: Instalace předřazených sítek zcela zabrání tomu, aby se velké částice dostaly do systému.
Kontrolní seznam nákupu: Kontrola kvality a ověřování dodavatele
Při získávání komponent nemůžete věřit pouze vizuální kontrole. Neviditelné mikrotrhliny a podpovrchové defekty způsobí pod tlakem katastrofální poruchy. Funkční kontrola kvality odděluje spolehlivé dodavatele od rizikových prodejců. Musíte zavést přísný kontrolní seznam nákupu.
Povinné nedestruktivní testování (NDT) prokazuje strukturální integritu. Každý vyrobený svazek musí před opuštěním továrny projít přísnou testovací sekvencí.
Základní nedestruktivní testy
Hydrostatické testování: Technici naplní trubky vodou a natlakují je daleko za provozní limity. Tento test ověřuje integritu tlaku po ohybu a zaručuje bezpečnost svaru.
Testování vířivými proudy (ECT): Sondy procházejí přímými délkami. Generují elektromagnetická pole k detekci vnitřních podpovrchových defektů v blízkosti zóny přechodu ohybu.
Testování penetrantu barviva: Inspektoři aplikují fluorescenční kapaliny na extrados. Barvivo prosakuje do povrchových mikrotrhlin způsobených nadměrným natahováním. Vývojář pak tyto skryté nedostatky zviditelní.
Rozměrové tolerance vyžadují přesné ověření. Ve svých objednávkách musíte jasně specifikovat přijatelné limity. Změřte ztenčení stěny v přesném vrcholu křivky. Nikdy nesmí klesnout pod minimální požadovanou tloušťku pro váš jmenovitý tlak. Vypočítejte procento ovality, abyste se ujistili, že splňuje omezení TEMA. Silná ovalita narušuje proudění tekutiny a oslabuje klenbu.
Dokumentace slouží jako vaše poslední obrana proti nestandardním materiálům. Nikdy nepřijímejte zásilku bez komplexního papírování. Trvejte na certifikátech materiálových zkoušek (MTC). Tyto dokumenty vystopují chemické složení kovu zpět k původní ocelárně. Musíte také požadovat certifikované protokoly tepelného zpracování. Tyto protokoly dokazují, že výrobce udržoval kov při správné teplotě po požadovanou dobu. Bez tohoto důkazu riskujete instalaci stresové bomby ve vašem zařízení.
Závěr
Výběr správných součástí výměníku tepla vyžaduje vyvážení tepelné fyziky s realitou údržby. Design U-trubice nabízí výjimečnou toleranci tepelné roztažnosti a vysoce kompaktní prostorovou stopu. Skvěle fungují v prostředích trpících silnými teplotními výkyvy. Požadují však dokonale čisté kapaliny na straně trubky, aby se zabránilo nevratnému znečištění v ohybu.
Dlouhodobá spolehlivost závisí výhradně na kvalitě výroby. Dodavatelé musí respektovat minimální limity poloměru ohybu, aby zabránili kritickému ztenčování stěn. Musí také provádět přísné tepelné zpracování po ohybu, aby se neutralizovalo korozní praskání pod napětím. Přeskočení těchto kroků zaručuje brzké selhání.
Proveďte okamžitá opatření k zajištění provozní budoucnosti vašeho zařízení. Zkontrolujte své aktuální úrovně čistoty kapalin a historické teplotní delty. Prohlédněte si protokoly údržby a zjistěte, zda rovné trubky zbytečně nekomplikují vaše vypínací postupy. Nakonec se poraďte s certifikovaným tepelným inženýrem, aby ověřil vaše specifické požadavky TEMA před dokončením jakýchkoli zakázek.
FAQ
Otázka: Jaký je minimální poloměr ohybu ohybové trubky U ve výměníku tepla?
Odpověď: Obecně normy TEMA a ASME předepisují minimální poloměr ohybu 1,5násobek vnějšího průměru trubky (1,5D). Dodržování této základní linie zabraňuje nadměrnému ztenčování stěn na extrados. Minimalizuje také strukturální oválnost a zajišťuje, že trubice bezpečně obsahuje vnitřní provozní tlaky.
Otázka: Jak čistíte vnitřek U-trubkového výměníku tepla?
Odpověď: Na rozdíl od rovných trubek, které umožňují pevné mechanické táhlo, trubky ve tvaru U vyžadují netuhé čisticí techniky. Týmy údržby spoléhají na chemické čištění (proplachování) k rozpuštění vodního kamene. Používají také vysokotlaké vodní tryskání se specializovanými flexibilními nástavci. Akustické metody čištění nabízejí další účinnou, neinvazivní alternativu pro křehké usazeniny.
Otázka: Kdy bych měl zvolit rovnou trubku před designem U-trubice?
Odpověď: Při manipulaci se silně znečištěnými, viskózními kapalinami nebo kapalinami obsahujícími částice uvnitř trubek určete rovnou trubku (označení BEM). Tyto agresivní kapaliny způsobují ucpání v ohybu. Přímé trubky se snadno přizpůsobí častému, tuhému mechanickému škrábání potřebnému k udržení provozuschopnosti systémů špinavých kapalin.
