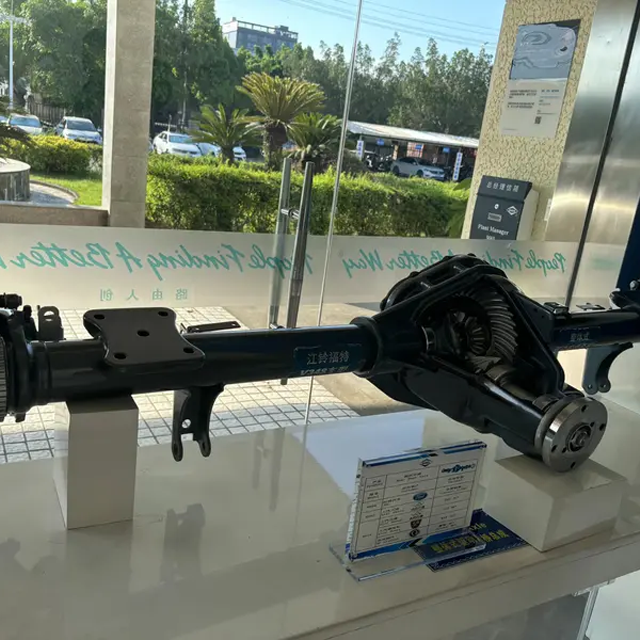

강화된 후방 빔 튜브가 충돌 안전 및 차체 무결성에 어떻게 기여하는지

후방 충돌은 현대 자동차 안전에 중요한 위험을 안겨줍니다. 자동차 구조 엔지니어는 민감한 연료 시스템을 지속적으로 보호해야 합니다. 심각한 충격 중에 되돌릴 수 없는 섀시 변형을 방지해야 합니다. 또한 위험한 탑승자의 경추 손상을 효과적으로 완화해야 합니다. 표준 금속 스탬핑 또는 비보강 빔은 이러한 까다로운 현대 요구 사항을 충족하지 못하는 경우가 많습니다. 그들은 필수적인 에너지 흡수 임계값을 손상시키지 않으면서 공격적인 경량화 목표를 달성하기 위해 노력하고 있습니다.

정밀하게 설계된 통합 강화된 자동 후방 빔 튜브는 이러한 중요한 엔지니어링 격차를 해소합니다. 이는 차량 중량 감소 목표와 엄격한 글로벌 충돌 규정 준수 의무 사이의 균형을 완벽하게 유지합니다. 완전한 유니바디 무결성을 보장하려면 견고한 관형 구성 요소가 필요합니다. 이 세부 가이드에서는 이러한 고급 충격 빔 뒤에 있는 구조적 메커니즘을 평가합니다. 복잡한 재료 평가 기준을 심층적으로 탐구하겠습니다. 또한 고성능 강화 후방 빔 부품을 조달하는 데 필요한 엄격한 공급업체 심사 요구 사항을 간략하게 설명합니다.

주요 시사점

• 구조적 역할: 강화된 빔 튜브는 변형을 국지화하여 치명적인 운동 에너지 전달로부터 중요한 구조적 노드와 연료 라인을 보호합니다.

• 규정 준수 기준: FMVSS 301(연료 시스템 무결성)을 포함한 엄격한 후방 충격 규정을 통과하려면 품질 구성 요소가 필수적입니다.

• 평가 기준: 올바른 튜브를 선택하려면 항복 강도, 에너지 흡수율 및 장착 지점 호환성의 균형이 필요합니다.

• 소싱 위험: 구현의 성공 여부는 정밀한 열처리 및 FEA(유한 요소 분석) 검증을 포함한 제조업체의 고급 튜브 엔지니어링 역량에 달려 있습니다.

엔지니어링 과제: 후방 충돌 손상 완화

운동 에너지는 고속 후방 충돌 시 엄청난 파괴력을 생성합니다. 오늘날 현대 승용차는 더 높은 평균 속도로 이동합니다. 또한 훨씬 더 무거운 배터리 탑재량을 운반합니다. 이 조합은 총 충돌 에너지를 기하급수적으로 증가시킵니다. 차량은 이 강력한 에너지가 유니바디 구조에 도달하기 전에 흡수해야 합니다. 원시 충돌 에너지가 객실에 침투하면 탑승자의 부상 위험이 급증합니다. 뒤따르는 차량이 충돌하면 그 충격으로 인해 갑작스럽고 격렬한 충격파가 발생합니다. 잘못 설계된 범퍼 시스템은 거의 즉시 실패합니다. 이를 통해 이 위험한 운동 에너지가 외부 크럼플 존을 완전히 우회할 수 있습니다.

구성 요소 오류로 인한 물리적 결과는 매우 심각합니다. 수준 이하의 후방 빔은 계단식 구조적 결함으로 이어집니다. 물리적 손상은 차량 플랫폼 전체에 빠르게 확산됩니다. 되돌릴 수 없는 구조 프레임과 섀시 변형의 위험이 있습니다. 후방 차량 서브프레임은 흡수되지 않은 힘을 가장 많이 받습니다. 서스펜션 기하학은 심각하고 영구적인 정렬 불량을 겪습니다. 이러한 급격한 정렬 불량은 차량 운전성을 완전히 저하시킵니다. 충격력이 주 세로 레일을 관통할 때 섀시가 크게 파손되는 것을 볼 수 있습니다. 기본 섀시 로드 경로가 휘어지면 구조적 무결성이 사라집니다.

규제 압력은 현대 차량 구조 설계에 큰 영향을 미칩니다. 자동차 제조업체는 끊임없이 진화하는 글로벌 안전 표준에 직면해 있습니다. 안전 당국은 매년 더 엄격한 충돌 생존 가능성 목표를 요구합니다. 예를 들어 FMVSS 301은 매우 엄격한 연료 시스템 보호를 요구합니다. 차량은 연료 누출 없이 특정 후방 충격 테스트 속도를 견뎌야 합니다. 이러한 동적 슬레드 테스트를 통과하려면 예측 가능한 운동 에너지 소산이 필요합니다. 이러한 엄격한 규정 준수 요구 사항은 견고한 후면 아키텍처를 절대적으로 필요하게 만듭니다. 오래된 금속 스탬핑 방법으로는 현대적인 안전 규정을 달성할 수 없습니다.

핵심 역학: 강화된 자동 후방 빔 튜브가 충격을 흡수하는 방법

자동차 안전 구조는 공학적으로 제어되는 변형에 크게 의존합니다. 폭력적인 충돌 에너지를 효과적이고 예측 가능하게 관리해야 합니다. 고도로 설계된 강화된 자동 후방 빔 튜브는 주요한 중부하 작업용 크러시 존 역할을 합니다. 엔지니어들은 극심한 응력 하에서 예측 가능한 항복을 제공하도록 이러한 관형 강철 또는 알루미늄 구조물을 설계합니다. 그들은 원시 운동 에너지를 국지적이고 제어된 재료 변형으로 전환합니다. 금속은 고도로 계산된 방식으로 구부러지고 접힙니다. 이 특정 프로세스는 갑작스럽고 폭력적인 힘이 객실로 직접 전달되는 것을 방지합니다.

단면 엔지니어링은 이러한 항복 과정에서 중요한 역할을 합니다. 특정 기하학적 튜브 프로파일은 뛰어난 굽힘 강성을 제공합니다. 기존의 오픈 프로파일 스탬핑 빔은 조기에 비틀리고 휘어집니다. 고속 충격 하중으로 인해 구조적 형태가 손실됩니다. 대조적으로, 폐쇄형 연속 튜브는 훨씬 더 나은 성능을 발휘합니다. 다양한 벽 두께와 내부 기하학적 리브 구조를 활용합니다. 이러한 내부 기능은 다방향 굽힘 모멘트에 대한 구조적 저항을 극대화합니다. 초기 강력한 공격 중에 안전 빔을 더 오랫동안 그대로 유지합니다.

적절한 하중 경로 분포는 전반적인 승객 충돌 생존 가능성을 결정합니다. 후방 빔은 인접한 변형 가능한 크래시 박스와 원활하게 상호 작용합니다. 또한 세로 방향 차량 섀시 레일에 직접 연결됩니다. 우리는 여러 가지 물리적 단계를 통해 전체 에너지 소산 과정을 매핑할 수 있습니다.

1. 초기 충격력은 강화된 튜브 표면에 직접 충격을 가합니다.

2. 국부적인 표면 항복은 금속 접촉 즉시 시작됩니다.

3. 내부 튜브 형상은 즉각적인 치명적인 좌굴을 방지합니다.

4. 튜브는 집중된 충격력을 바깥쪽으로 수평으로 분산시킵니다.

5. 운동 에너지는 인접한 모듈식 크래시 박스로 전달됩니다.

6. 이러한 특정 상자는 점진적인 아코디언과 같은 분쇄 동작을 유발합니다.

7. 잔여 힘은 차량의 전체 종방향 구조에 고르게 퍼집니다.

고도로 설계된 이 로드 경로는 중요한 자동차 부품을 효율적으로 보호합니다. 이는 휘발성 연료 탱크를 격렬한 충돌 펄스로부터 완전히 격리시킵니다. 또한 직접적인 운동 침입으로부터 후면 장착 배터리 아키텍처를 보호합니다.

재료 선택 및 튜브 엔지니어링 표준

재료 선택에 따라 차량 후면 아키텍처의 궁극적인 안전 임계값이 결정됩니다. 재료 강도, 부품 무게, 대규모 제조 가능성의 균형을 완벽하게 유지해야 합니다. 자동차 구조 엔지니어는 일반적으로 고강도 강철 등급과 고급 알루미늄 합금 중에서 선택합니다. 각 재료 카테고리는 뚜렷한 물리적 이점과 고유한 엔지니어링 과제를 제공합니다.

고강도 강철은 여전히 ​​매우 비용 효율적이고 구조적으로 신뢰할 수 있는 옵션입니다. 이는 대형 차량 플랫폼에 탁월한 최대 부하 용량을 제공합니다. 대형 트럭과 대형 승용차 SUV는 이러한 강력한 성능에 크게 의존합니다. 그러나 기존의 강철 합금은 섀시에 스프링 하중량을 상당히 추가합니다. 대신 고급 알루미늄 합금은 놀라운 비에너지 흡수 지표를 제공합니다. 이는 현대 전기 자동차에 엄청난 구조적 경량화 이점을 제공합니다. EV 제조업체는 배터리 범위를 확장하기 위해 이러한 무게 절감이 절실히 필요합니다. 그러나 알루미늄에는 복잡한 압출 방법이 필요합니다. 또한 부서지기 쉬운 구조적 균열을 방지하기 위해 특수한 금속 접합 기술이 필요합니다.

고급 성형 공정은 비금속 재료 특성을 크게 향상시킵니다. 하이드로포밍과 같은 제조 기술은 금속을 안쪽에서 바깥쪽으로 완전히 재형성합니다. 그들은 고압의 유체를 사용하여 튜브를 복잡한 다이로 단단히 확장합니다. 특수 열처리로 내부 금속 입자 구조를 안전하게 변형합니다. 냉간 인발 공정은 튜브의 외부 치수 정확도를 개선합니다. 이러한 결합된 제조 방법은 최대 인장 강도와 동적 항복 강도를 모두 극적으로 증가시킵니다.

결함 허용 오차는 또 다른 절대적으로 중요한 엔지니어링 표준으로 사용됩니다. 임팩트 빔은 고속 차량 충돌 시 엄청난 내부 응력을 경험합니다. 미세한 내부 균열이라도 즉각적으로 치명적인 구성 요소 고장을 유발합니다. 우리는 이음매 없는 금속 튜빙을 활용하는 것이 매우 중요하다는 점을 강조합니다. 고주파 용접(HFW) 튜브는 또한 뛰어난 구조적 신뢰성을 제공합니다. 고품질 HFW 공정은 세로 용접 이음새가 모재 강도와 완벽하게 일치하도록 보장합니다. 이러한 신중한 엔지니어링은 갑작스러운 충격으로 인해 용접부를 따라 튜브가 갈라지는 것을 방지합니다.

성능 검증: FEA 모델링 및 물리적 충돌 테스트

디지털 구조 검증은 항상 비용이 많이 드는 물리적 프로토타입 제작 단계보다 선행되어야 합니다. 조달 팀은 모든 부품 공급업체로부터 엄격한 유한 요소 분석(FEA) 데이터를 요구해야 합니다. FEA 소프트웨어는 구성 요소가 다양한 고속 충돌 시나리오에 어떻게 반응하는지 정확하게 시뮬레이션합니다. 이는 부품 설계 단계 초기에 숨겨진 응력 집중을 드러냅니다. 또한 금속이 절단되기 전에 잠재적인 재료 실패 지점을 강조합니다. 물리적 프로토타입에만 의존하면 귀중한 엔지니어링 시간이 낭비됩니다. 제품 개발 예산을 불필요하게 부풀립니다.

공급업체 데이터 패키지 내의 특정 에너지 흡수 지표를 신중하게 평가해야 합니다. 단순히 일반 재료의 인장 강도 등급을 보지 마십시오. 구조용 튜브가 안전하게 견딜 수 있는 절대 최대 힘 한계를 분석합니다. 최대 충격 하중 하에서 치명적인 굽힘을 견뎌야 합니다. 전체 동적 압착 이벤트 동안 흡수된 총 운동 에너지를 검토합니다. 후방 빔 형상에 따라 결정되는 최대 허용 침입 거리를 검토하십시오. 이러한 정확한 수치 측정 기준으로 규정 준수 여부가 결정됩니다. 부품이 연료 시스템을 적절하게 보호하는지 확인합니다.

표준화된 테스트 프로토콜은 엘리트 제조업체를 평균적인 2차 공급업체와 구분합니다. 평판이 좋은 부품 제조업체는 내부 테스트를 완벽하게 조정합니다. 엄격한 OEM 물리적 슬레드 테스트 요구 사항을 완벽하게 충족합니다. 그들은 실제 데이터를 수집하기 위해 지속적으로 동적 물리적 슬레드 테스트를 수행합니다. 이는 실제 고속 차량 충돌 펄스를 물리적으로 정확하게 복제합니다. 또한 독점 3D 튜브 모델을 전체 차량 충돌 시뮬레이션 소프트웨어에 통합합니다. 이 포괄적인 디지털 및 물리적 검증 접근 방식은 완전한 성공을 보장합니다. 최종 생산된 부품은 항상 중요한 안전 벤치마크를 완벽하게 충족합니다.

구현 위험: 강화 자동 후방 빔 튜브 공급업체 조사

고성능 충돌 부품을 소싱하는 것은 상당한 구조적 구현 위험을 수반합니다. 잠재적인 공급 파트너를 철저하게 평가해야 합니다. 제조 경험과 자동화된 품질 관리 인프라를 비판적으로 평가합니다. 대규모 자동차 생산에 내재된 복잡성을 과소평가하지 마십시오.

조립 및 차량 통합 문제로 인해 OEM 생산 일정이 지연되는 경우가 많습니다. 강화 금속 튜브를 서로 다른 섀시 금속에 용접하려면 고도로 전문화된 기술이 필요합니다. 경량 알루미늄 튜브를 기존의 강철 차량 플랫폼에 결합하는 것은 뚜렷한 어려움을 안겨줍니다. 고급 구조용 접착제나 복잡한 기계적 패스너가 필요합니다. 서로 다른 금속 간의 갈바닉 부식은 시간이 지남에 따라 구조적 접합부를 저하시킵니다. 귀하가 선택한 부품 공급업체는 여기에서 심층적인 야금 전문 지식을 입증해야 합니다. 이러한 복잡한 다중 재료 통합 시나리오를 안정적으로 관리하는 데 탁월해야 합니다.

제조 확장성과 엄격한 치수 공차는 또 다른 주요 위험을 초래합니다. 금속 튜브 벽 두께의 배치 간 차이로 인해 전반적인 성능이 저하됩니다. 일관되지 않은 금속 템퍼링은 충돌 예측 가능성을 완전히 파괴합니다. 자동화된 품질 관리는 절대 타협할 수 없는 공급업체 역량을 나타냅니다. 라인에서 굴러가는 모든 단일 차량에 대해 완전히 일관된 부품이 필요합니다.

잠재적인 공급 파트너를 조사할 때 다음과 같은 엄격한 운영 지표를 면밀히 평가하십시오.

• 인라인 초음파 테스트: 이 자동화된 프로세스는 숨겨진 구조적 결함이 전혀 없음을 보장합니다. 생산 중에 전체 튜브 벽과 용접 이음새를 지속적으로 스캔합니다.

• 자동 치수 스캐닝: 고급 레이저 시스템이 모든 단일 생산 배치를 검증합니다. 이는 튜브가 엄격한 기하학적 및 곡률 공차를 완벽하게 충족하도록 보장합니다.

• 포괄적인 재료 추적성: 고급 추적 소프트웨어는 정확한 원료 합금 구성을 모니터링합니다. 모든 단일 물리적 구성요소에 대한 정확한 열처리 주기를 기록합니다.

• 공차 누적 분석: 공급업체는 구성 요소가 완벽하게 통합되어 있음을 명확하게 입증해야 합니다. 이는 구속되지 않고 더 넓은 후방 차량 조립 프레임워크에 맞아야 합니다.

툴링 예산과 제조 리드 타임도 차량 프로젝트 타당성에 직접적인 영향을 미칩니다. 맞춤형 기하학적 튜브 형태에는 전용 강화 강철 다이가 필요합니다. 고도로 전문화된 압출 맨드릴이 필요한 경우가 많습니다. 튜브 프로파일을 효율적으로 맞춤화하려면 파트너의 역량을 평가해야 합니다. 엄청난 초기 도구 비용을 청구하지 않고 이러한 맞춤화를 달성해야 합니다. 노련한 자동차 Tier-1 공급업체는 지능형 모듈러 툴링 전략을 활용합니다. 이 현명한 접근 방식은 초기 프로토타입 제작을 크게 가속화합니다. 양산 일정 지연을 적극적으로 방지합니다.

결론

믿을 수 있는 강화된 자동 후방 빔 튜브는 단순한 금속 제품보다 훨씬 더 많은 기능을 수행합니다. 이는 고도로 설계되고 안전이 중요한 자동차 부품 역할을 합니다. 이는 심각한 후방 승객 충돌의 구조적 생존 가능성을 나타냅니다.

기업 구매자는 완전히 투명한 FEA 검증 데이터를 제공하는 전용 제조업체를 우선시해야 합니다. 엔지니어링 파트너에게 입증된 재료 과학 전문 지식을 요구해야 합니다. 내부 결정 매트릭스는 기본 단가와 엄격한 치수 공차를 크게 비교해야 합니다. 원자재 무결성이 손상되면 전체 차량 플랫폼이 즉시 위태로워집니다.

지금 바로 자동차 공급망을 보호하기 위한 사전 조치를 취하십시오. 자동차 엔지니어와 Tier-1 조달 팀은 잠재 제조업체에 포괄적인 기술 상담을 요청해야 합니다. 물리적 항복 강도를 확인하려면 자세한 재료 데이터 시트를 검토하십시오. 즉각적인 구조적 제조 가능성 평가를 위해 차량 CAD 파일을 제출하세요. 올바른 제조 파트너를 확보하면 글로벌 규정 준수와 구조적 우수성이 모두 보장됩니다.

FAQ

Q: 강화된 자동 후방 빔 튜브가 전체 차량 중량에 어떤 영향을 미치나요?

A: 보강재는 후면 섀시에 국부적인 구조 질량을 추가합니다. 그러나 고급 튜브 형상이 이러한 추가 기능을 아름답게 상쇄합니다. 가변 벽 두께와 같은 기술은 최대 응력이 집중되는 위치에 재료를 엄격하게 배치합니다. 이렇게 고도로 최적화된 구조적 접근 방식은 기존의 다중 조각 스탬핑 강철 어셈블리에 비해 순 중량을 줄이는 결과를 가져오는 경우가 많습니다.

Q: FMVSS 301 규정 준수 가능성을 확인하려면 어떤 데이터를 요청해야 합니까?

A: 부품 공급업체로부터 매우 상세한 검증 문서를 요구해야 합니다. 구성 요소 수준의 동적 물리적 압착 테스트 데이터를 요청하도록 조언합니다. 전체 충격 펄스를 매핑하는 포괄적인 FEA 에너지 소산 모델을 요청하세요. 마지막으로 금속이 연료 시스템 침입을 강력하게 방지할 수 있도록 인증된 재료 항복 강도 문서를 요구합니다.

Q: EV 배터리 보호를 위해 강화 튜브를 맞춤 제작할 수 있나요?

A: 네, 놀라울 정도로 맞춤설정이 가능합니다. 후방 빔 설계는 특정 재료 압착 구역을 조정하여 구조적 침입을 엄격하게 제한할 수 있습니다. 엔지니어들은 충격 에너지가 민감한 전기 영역에 도달하기 전에 충격 에너지를 차단하도록 튜브 단면을 맞춤화합니다. 이는 현대 전기 자동차의 후면 장착 배터리 모듈을 위험한 펑크나 열 폭주로부터 특별히 보호합니다.
