Kotlové trubky jsou páteří tepelných energetických systémů napříč průmyslovými odvětvími, od výroby energie po chemické zpracování. Při optimální funkci tyto trubky zajišťují bezproblémový přenos tepla a trvalou účinnost. Jednou z nejčastějších a nejnákladnějších poruch kotlových systémů je však netěsnost kotlových trubek . Pochopení toho, co způsobuje netěsnosti trubek kotle, není nezbytné pouze pro techniky údržby, ale také pro provozovatele zařízení, kteří chtějí zkrátit prostoje a prodloužit životnost.
Pochopení kotlových trubek: Struktura a funkce

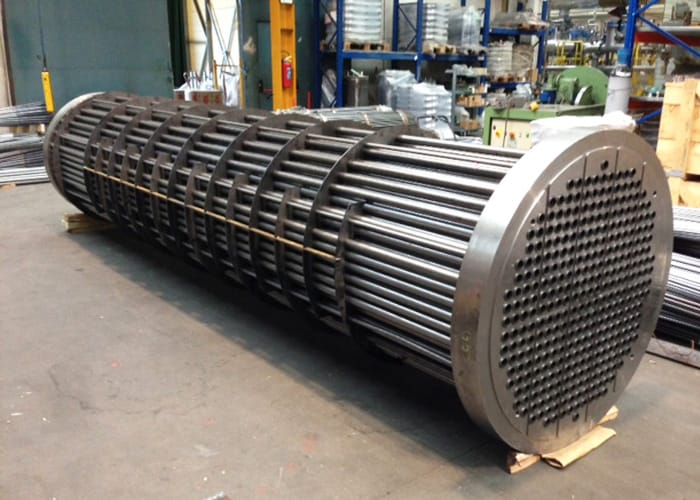

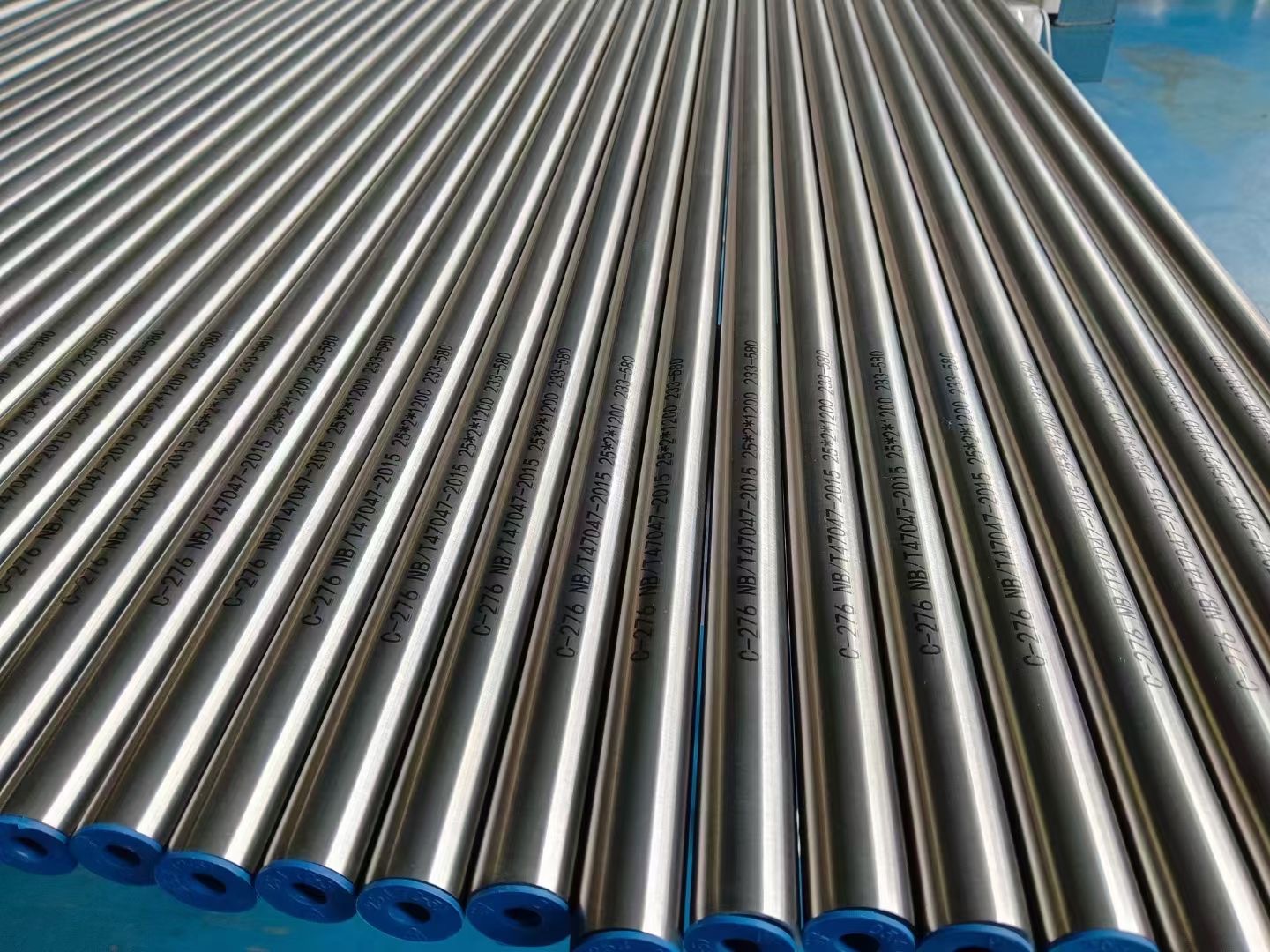

Trubky kotle jsou vysokopevnostní trubky určené k vedení vody nebo páry o vysoké teplotě pod tlakem. Tyto trubky se obecně rozdělují do dvou typů: vodní trubkové kotle a žárovzdorné kotle . U vodotrubných kotlů voda proudí uvnitř trubek, zatímco horké plyny cirkulují venku. Naproti tomu u trubkových kotlů proudí horké plyny uvnitř trubek a voda venku.
Selhání těchto trubek v důsledku netěsností může vést ke katastrofickým odstávkám, ztrátě tepelné účinnosti a v nejhorším případě k výbuchům. Takže, co přesně spouští tyto úniky?
Primární příčiny netěsností trubek kotle
Níže jsou uvedeny nejčastější příčiny netěsností trubek kotle. Každý z těchto problémů vzniká v důsledku složité interakce provozních stresorů, degradace materiálu a faktorů prostředí.
1. Koroze: Tichý degradátor
Koroze je možná nejčastější příčinou trubky kotle . porucha Vzniká v důsledku chemické reakce mezi kovovými povrchy a kyslíkem, vodou nebo jinými korozivními činidly. Mezi druhy koroze patří:
Kyslíková důlková koroze : Lokalizovaná a těžká koroze způsobená rozpuštěným kyslíkem v napájecí vodě.
Útok kyselinou : Často kvůli nesprávným hodnotám pH nebo kontaminaci kondenzátem.
Koroze chelantu : Spuštěna nadměrným používáním nebo nesprávným mícháním chelatačních činidel při úpravě vody.
Koroze postupně ztenčuje stěnu trubky, takže je náchylná k prasknutí pod tlakem. Tento proces je často pomalý a nezjištěný, dokud nedojde k úniku.
2. Eroze: Vysoká rychlost, vysoké riziko
K erozi obvykle dochází, když vysokorychlostní pára nebo voda nesoucí suspendované částice narazí na vnitřní povrch trubky. Postupem času toto opakované mechanické působení opotřebovává materiál a vytváří dírky nebo praskliny.
Mezi běžné scénáře patří:
Nedostatečné odlučovače páry
Nesprávně seřízené trysky
Vysoké průtoky se špatnou návratností kondenzátu
Nejvíce postiženými oblastmi jsou typicky lokty, ohyby nebo oblasti s narušeným průtokem. Erozní koroze, kombinace eroze a koroze, je ještě nebezpečnější a agresivnější.
3. Přehřátí a tepelná únava
Trubky kotle pracují za extrémních teplot a tlaků. Pokud je regulace teploty nebo cirkulace vody nedostatečná, může dojít k místnímu přehřátí. Přehřáté trubky měknou a nakonec prasknou v důsledku ztráty metalurgické pevnosti.
Navíc tepelná únava — cyklické roztahování a smršťování trubek — vede v průběhu času k tvorbě trhlin, zejména ve svarových spojích a ohybech. Časté cykly spouštění/vypínání tento stav zhoršují.
Konstruktéři kotlů obecně zahrnují zabezpečení, ale provozní výpadky, jako je usazování vodního kamene nebo ucpání průtoku, mohou způsobit horká místa a způsobit netěsnosti.
4. Tvorba vodního kamene a vklady
Vodní kámen se tvoří, když se rozpuštěné minerály v napájecí vodě, jako je vápník a hořčík, vysrážejí na vnitřních površích kotlové trubky . Působí jako izolační vrstva, která brání přenosu tepla.
Mezi důsledky patří:
Lokalizované přehřátí
Otok trubice
Tepelné namáhání
Kromě toho vodní kámen snižuje vnitřní průměr trubky, zvyšuje rychlost a tím podporuje erozi. Aby se tomu zabránilo, je zásadní udržovat správné chemické složení vody a pravidelné plány odkalování.
5. Mechanické namáhání a poškození vibracemi
Systémy kotlů jsou vystaveny značným mechanickým silám – od vnitřního tlaku až po vnější vibrace způsobené sousedními stroji. Nesprávné podepření trubky nebo opotřebení způsobené kontaktem se závěsy trubek nebo přepážkami mohou mít za následek únavu z vibrací nebo promáčknutí.
Tento typ úniku je často zákeřný, protože poškození se v průběhu času hromadí a vyskytuje se v hůře dostupných oblastech systému. Objeví se pouze tehdy, když je únik významný nebo když je provedena kontrola.
Běžné příčiny netěsnosti kotlových trubek – souhrnná tabulka
Zde je rychlý rozpis hlavních příčin a jejich charakteristik:
| příčin |
Mechanismus |
Příznaky/příznaky |
Preventivní opatření |
| Koroze |
Elektrochemická reakce |
Důlkování, rez, řídnutí |
Úprava vody, odvzdušňování, lapače kyslíku |
| Eroze |
Náraz kapaliny o vysoké rychlosti |
Lokalizované ztenčení, poškození dráhy toku |
Řízení průtoku, filtrace, integrita přepážky |
| Přehřívání |
Špatný přenos tepla, omezený průtok |
Vyboulení, praskání, změna barvy |
Odvápnění, monitorování, bilance průtoku |
| Tepelná únava |
Opakované cykly ohřevu/chlazení |
Praskliny ve svarech nebo ohybech |
Hladší starty, materiály uvolňující stres |
| Měřítko/Vklady |
Srážení minerálů |
Izolační vrstva, vysokoteplotní skvrny |
Změkčování vody, pravidelné odkalování |
| Vibrace/stres |
Mechanická rezonance nebo pohyb potrubí |
Praskliny, únava kovu v blízkosti podpěr |
Správná podpěra trubek a tlumicí zařízení |
Jak včas odhalit netěsnosti z trubek kotle
Včasná detekce je rozhodující pro minimalizaci škod. V průmyslu jsou široce používány následující metody:
Akustické monitorování : Zvuky úniku jsou zřetelné a lze je detekovat pomocí ultrazvukových mikrofonů.
Termální zobrazování : Horká místa způsobená netěsnostmi lze identifikovat pomocí infračervených kamer.
Analýza poklesu tlaku : Náhlé poklesy tlaku v systému mohou indikovat selhání trubice.
Vizuální kontrola : Plánované kontroly odstávek jsou stále jedním z nejspolehlivějších způsobů, jak lokalizovat potenciální problémy.
Integrovaný systém detekce netěsností kombinující tyto metody často přináší nejlepší výsledky.
Často kladené otázky (FAQ)
Q1: Jak dlouho obvykle vydrží trubky kotle?
Odpověď: Při správné údržbě a optimálních provozních podmínkách, kotlové trubky mohou vydržet kdekoli od 10 do 30 let. Špatné chemické složení vody nebo tepelné zneužívání však může drasticky zkrátit jejich životnost.
Q2: Lze opravit netěsnosti potrubí kotle nebo je výměna povinná?
Odpověď: Drobné netěsnosti lze někdy opravit pomocí svařování nebo upínání, ale výměna je často nezbytná pro strukturální integritu a bezpečnost.
Q3: Jak často by měly být kontrolovány trubky kotle?
Odpověď: Záleží na použití, ale u vysokotlakých systémů obvykle každých 6 až 12 měsíců. U stárnoucího nebo vysoce rizikového vybavení mohou být nutné častější kontroly.
Q4: Způsobují všechny netěsnosti okamžité odstavení?
A: Ne vždy. Malé úniky mohou zpočátku zůstat bez povšimnutí, ale nakonec se zhorší a mohou vést k nuceným výpadkům nebo nebezpečným podmínkám.
Závěr
Pochopení toho, co způsobuje netěsnosti trubek kotle, je prvním krokem k prevenci nákladných poruch. Zatímco koroze, eroze, přehřívání, usazování vodního kamene a mechanické namáhání jsou běžnými viníky, skutečný problém spočívá ve včasné detekci a proaktivní údržbě.
Investice do kvalitní úpravy vody, pravidelných kontrol a školení personálu může výrazně prodloužit životnost vašeho kotelního systému. Pamatujte, že malý únik dnes může zítra vést k velkému odstavení. Prevence není jen chytřejší – je výrazně ekonomičtější.
